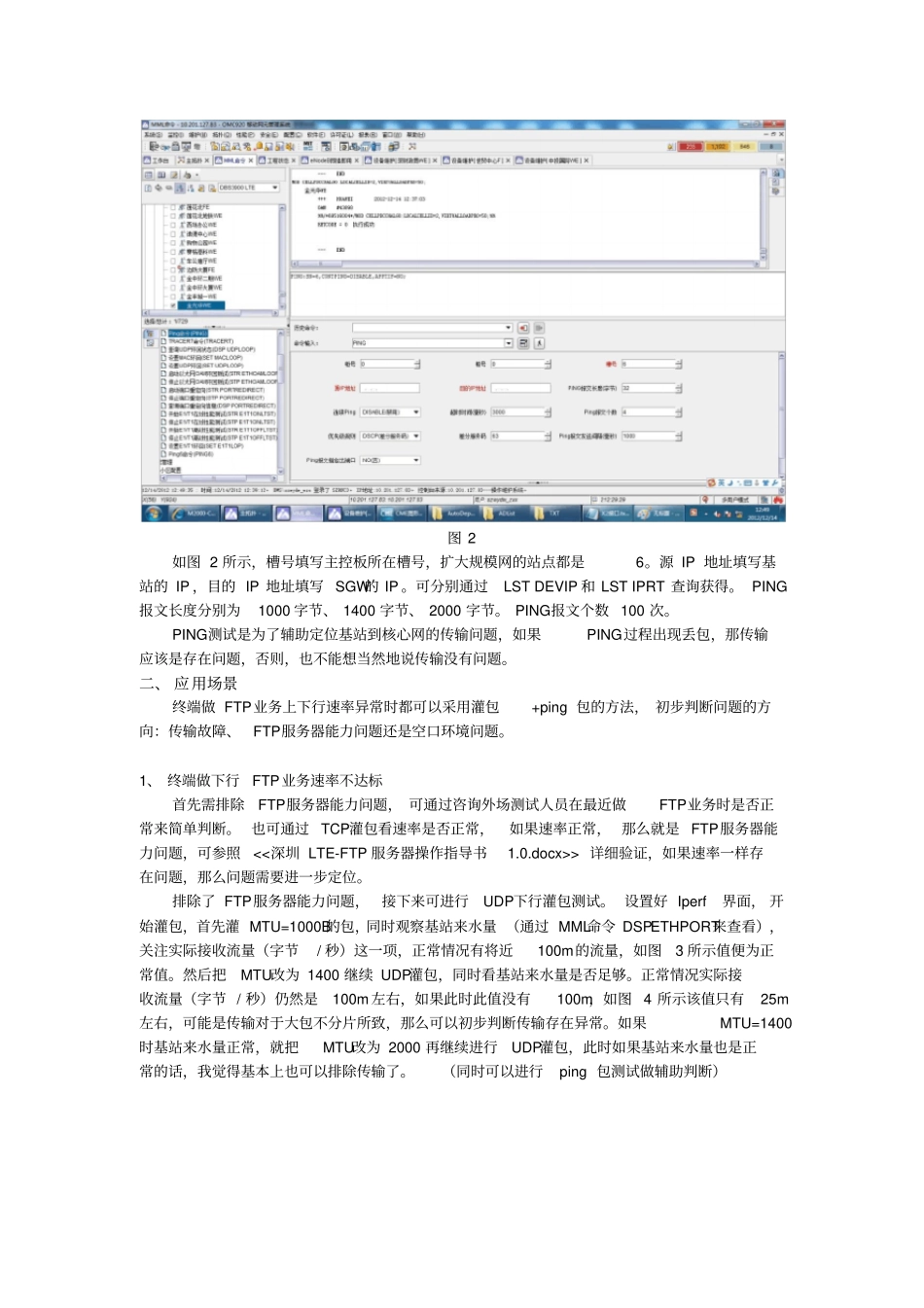

深圳 LTE灌包操作及问题定位指导余世坛一、 背景知识1、 灌包目前灌包采用的是miperf软件直接进行,支持TCP和 UDP两种协议的灌包。TCP是面向连接的可靠的有保证的一种传输机制,而 UDP是与 TCP相对应的一种协议, 面向非连接的、无保证的传输机制。图 1 图 1 是 Iperf软件的设置界面,选择好TCP灌包还是 UDP灌包, Traffic direction选择灌包的方向,相对UE 来说下行灌包此时在服务器侧这里的设置就应该选择UL,如果 UE要上行灌包那么此时在服务器侧就应设置为DL,而在 UE侧就设置为UL。简单地说, 就是谁灌包谁上行。 点击 SHOW下面的 Chart 或者 Messages 可以在右方弹出灌包图表或者信息。Host address 填写对端的IP。port可任意填写,只要端口没被占用即可,如果灌包时发现对端没收到包, 可尝试更改端口号。 Report interval报告上报的时间间隔, 通常为 1s。Execution time 是灌包操作执行的时间,填个最大值即可。Bandwidth 目前采用下行100m,上行 25m。MTU size 最大传输单元可以设置不同字节,视乎问题定位情况而定。2、 ping 目前 ping 包是在基站侧通过网管MML命令 ping 核心网 SGW, ping1000 字节、 1400 字节、 2000 字节的包各ping100 次,看是否丢包。图 2 如图 2 所示,槽号填写主控板所在槽号,扩大规模网的站点都是6。源 IP 地址填写基站的 IP ,目的 IP 地址填写 SGW的 IP 。可分别通过LST DEVIP 和 LST IPRT 查询获得。 PING报文长度分别为1000 字节、 1400 字节、 2000 字节。 PING报文个数 100 次。PING测试是为了辅助定位基站到核心网的传输问题,如果PING过程出现丢包,那传输应该是存在问题,否则,也不能想当然地说传输没有问题。二、 应用场景终端做 FTP业务上下行速率异常时都可以采用灌包+ping 包的方法, 初步判断问题的方向:传输故障、FTP服务器能力问题还是空口环境问题。1、 终端做下行FTP业务速率不达标首先需排除FTP服务器能力问题, 可通过咨询外场测试人员在最近做FTP业务时是否正常来简单判断。 也可通过 TCP灌包看速率是否正常,如果速率正常, 那么就是 FTP服务器能力问题,可参照<<深圳 LTE-FTP 服务器操作指导书1.0.docx>> 详细验证,如果速率一样存在问题,那么问题需要进一步定位。排除了 FTP服务器能力问题,接下来可进行UDP下行灌包测试。 设置好 Iperf界面, 开始灌包,首先灌 MTU=1000B的...
