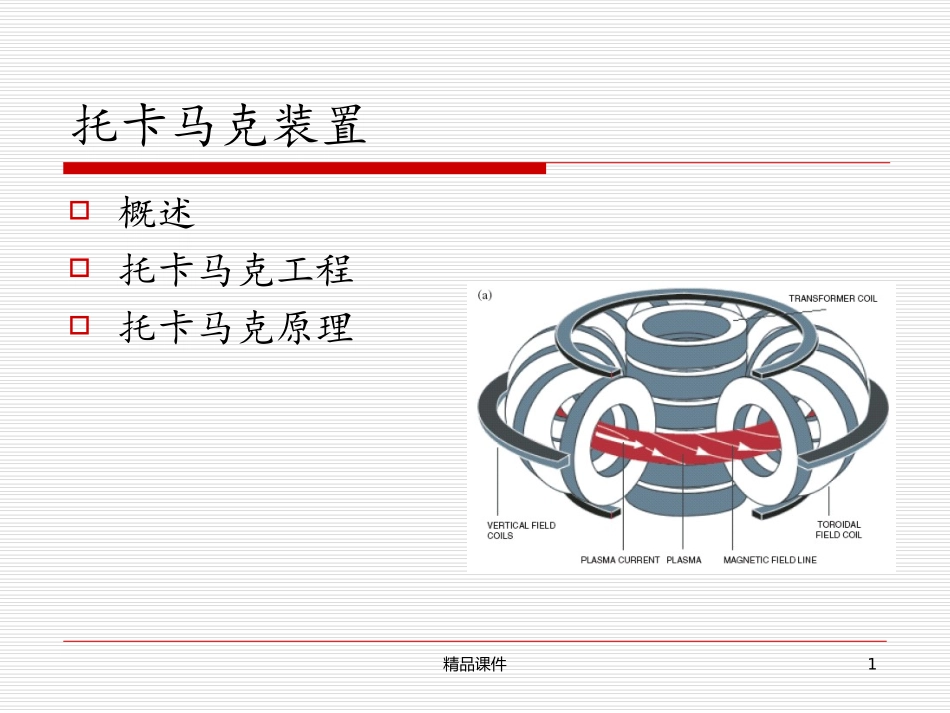

1精品课件托卡马克装置概述托卡马克工程托卡马克原理2精品课件1,概述托卡马克装置环向等离子体电流产生极向磁场实现旋转变换，消除磁场不均匀造成的漂移和粒子损失电流和磁场：平行和反平行3精品课件托卡马克的复杂性电流产生极向磁场，实现旋转变换．而电流轮廓是不能直接控制的，造成了物理的复杂性．等离子体参数电流轮廓欧姆加热输运因果关系构成闭环，是一种自组织性4精品课件托卡马克的缺点欧姆加热的弱点：η∝Ｔ－３／２，温度增加是加热效率降低．不能达到点火要求．必须借助于辅助加热脉冲运行：欧姆变压器必然是脉冲运行的．稳态运行需要非感应电流驱动．聚变中子辐射造成的材料问题5精品课件托卡马克的发展模式－定标律针对ELM,H模的能量约束时间定标律IPB98(y,2)19.078.058.097.169.041.01915.093.0298,0562.0MRPnBIaLtpyth6精品课件主要大中型托卡马克装置（国外）装置名称地点大半径(m)小半径(m)磁场(T)电流(MA)特点JT-60UJAERI3.41.14.22.5Q=1.25TFTRPrinceton2.40.85.02.2DT运行JETAbinhdon3.01.253.55.0DT运行DIIIDGA1.670.672.11.6长截面T-10Kurchatov1.50.374.50.68ToreSupraCadarache2.370.84.52.0超导磁体ASDEX-UGarching1.650.53.91.4Ｈ模FTUFrascati0.930.38.01.3强磁场TEXTOR94Julich1.750.462.80.8杂质问题TCVLausanne0.880.241.40.17截面形状7精品课件球形托卡马克的进展磁场利用率高高的比压和安全因子自然偏滤器位形无大的破裂材料问题更严重环径比A=R/a,A<1.5称球形托卡马克球形托卡马克ＭＡＳＴ8精品课件2,托卡马克工程：托卡马克装置的配置装置主体9精品课件环向场线圈ldBNI01RNIB20BB/fNIRaRRNIrRdrdrNIdsRNIa0022000200000)(cos22fRNINL020安培定律磁场均匀时的积分分立线圈产生波纹度圆线圈总磁通圆线圈自感形状因子10精品课件Ｄ形线圈（纯张力线圈）yyyk2/3)1(Cxkxdxy22lnln纯张力线圈方程解圆线圈受力上下对称Ｃ＝０，可以有级数解，形状接近Ｄ形，和常数k有关11精品课件欧姆变压器dtdINLdtdE)0()(0tVdtt初级磁通变化产生电动势等离子体区的零场条件：需要配置外线圈NIR2INL变压器的伏秒数：反向磁化12精品课件铁芯变压器dtdIMdtdILIRdtdIMdtdILViippppppipiii0ppipipippipipiIRMLdtdIMLLdtdIMVppppliLIRdtdILNVU22NrLiNLMiip/plipLNLL2/初级和次级方程在方程中使用漏感磁化电流产生的磁场：假设磁场垂直铁芯表面13精品课件平衡场（成形场）线圈理想的加热场和平衡场ＨＬ－２Ａ极向场系统平衡形态计算14精品课件误差矫正场误差（杂散）场来源：加工和安装误差，引线，不对称构件环向场极向场加热场平衡场矫正场垂直场水平场磁场系统ＣＴ－６Ｂ击穿电场等值线：在水平场－垂直场平面15精品课件磁体的类型常温磁体低温磁体超导磁体稳态磁体脉冲磁体低温超导高温超导16精品课件磁体的供电脉冲磁体电源：电容储能（电能）电感储能（磁能）飞轮机组（机械能）17精品课件真空室和抽气系统对真空系统的要求：１，真空性能：超高真空：Ｐ＜１０－５Pa２，电气性能：高阻材料机械泵涡轮分子泵溅射离子泵真空室加料系统真空系统典型配置真空室内配置：偏滤器(diverter)：减少杂质孔栏(limiter)：减少等离子体和壁相互作用诊断传感器：诊断场环向场极向场渗透时间常数bd021bdbR0)28(ln18精品课件孔栏（limiter)和偏滤器(diverter)ＨＬ－２Ａ的偏滤器位形３种孔栏和偏滤器极向环向束19精品课件不同装置上的偏滤器20精品课件等离子体分区核心区(coreregion)边缘区(boundaryregion)删削区(scrape-offlayer)偏滤器区分支线(separatrix)21精品课件加料方法吹气(gaspuffing)弹丸注入(pelletinjection)超声分子束JT-60装置上的弹丸注入设备为什么要加料？１，补充粒子损失２，增加等离子体密度３，补充燃烧损失（堆）弹丸产生和加速技术22精品课件超声分子束注入技术Laval喷嘴和超声分子束注入分子束的电离和扩散23精品课件辅助...
