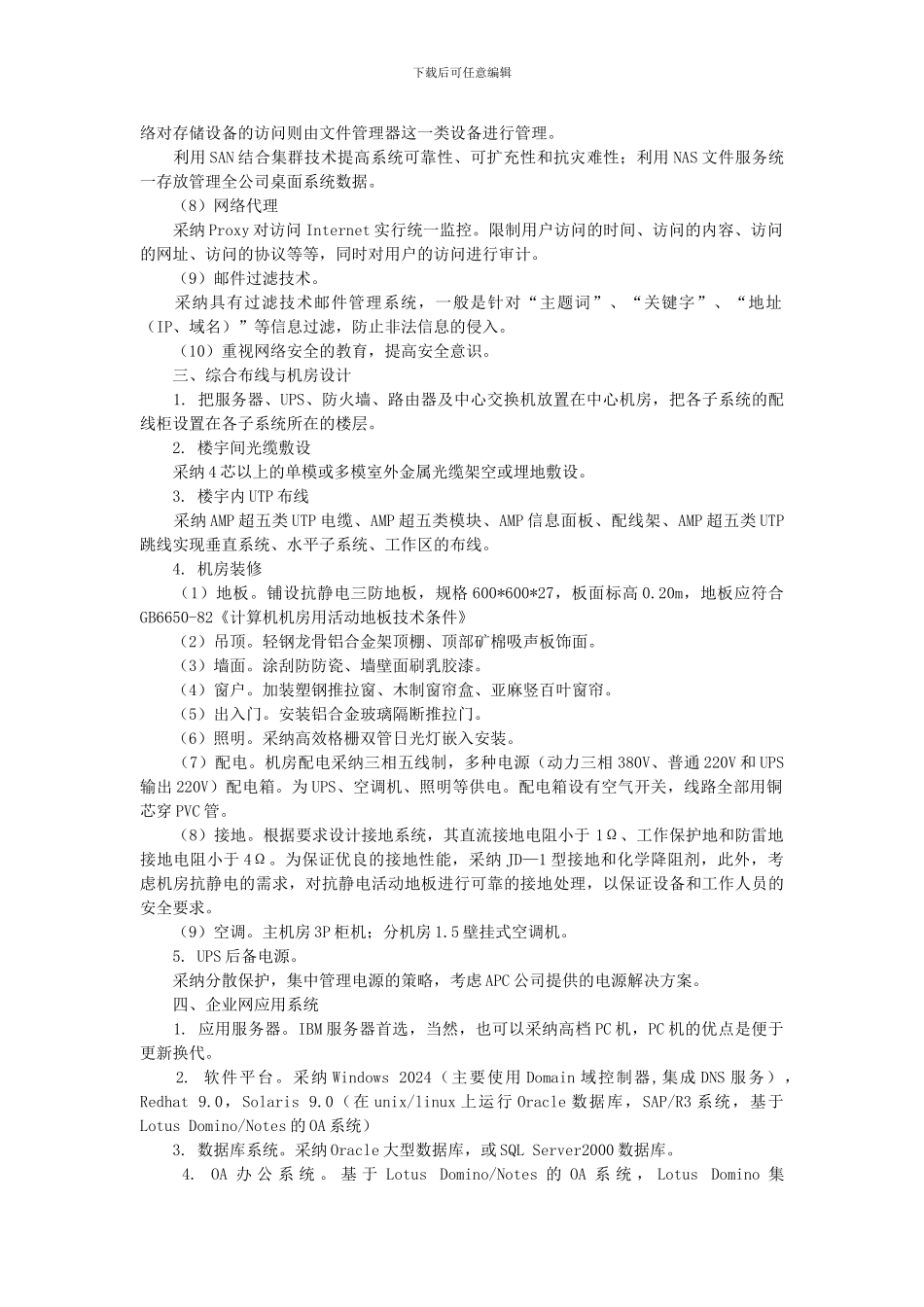

下载后可任意编辑大型企业网络工程解决方案本方案是一个典型的实际工程可以根据需要和可能，参照此方案灵活应用。 一、企业网络设计 （1）主干网设计 采纳千兆以太网技术。千兆以太网技术特点是具有高速数据传输带宽，基本能满足高速交换及多媒体对服务质量的要求。易于网络升级、易于维护、易于管理，具有良好的价格比。 传输介质。千兆传输距离 500m 以内采纳 50/125 多模光缆；千兆传输距离大于 500m、小于 5000m 时采纳 9/125 单模光缆；百兆传输距离 2000m 以内采纳 50/125 多模光缆；百兆传输距离大于 2000m 采纳 9/125 单模光缆。 交换机。主干交换机的基本要求：机箱式结构，便于扩展；支持多种网络方式，如快速以太网、千兆以太网等；高性能，高背板带宽及中心交换吞吐量；支持第二、第三交换支持各种 IP 应用；高可靠性设计，如多电源/管理模块、热插拔；丰富的可管理能力等。 中心机房配置企业级交换机作为网络中心交换机。为实现网络动态管理和虚拟局域网在中心交换机上配置第三层交换模块和网络监控模块。主干各结点采纳 1000Mbps 连接，服务器采纳双网卡链路聚合 200Mbps 连接，客户采纳交换式 10/1000Mbps 连接。 （2）楼宇内局域网设计 要求采纳支持 802.1Q 的 10/100Mbps 工作组以太网交换机，交换机的数据依据用户端口数、可靠性及网管要求配置网络接入交换机，使 10/100Mbps 流量接至桌面。 （3）接入 Internet 设计 Internet 接入系统由位于网络中心的非军事区（DMZ）交换机、WWW 服务、E-mail 服务、防火墙、路由器、Internet 光纤接入组成。 （4）虚拟局域网 VLAN 设计 通过 VLAN 将相同业务的用户划分在一个逻辑子网内，既可以防止不同业务的用户非法监听保密信息、又可隔离广播风暴。不同子网的通信采纳三层路由交换完成。 各工作组交换机采纳基于端口的 VLAN 划分策略，划分出多个不同的 VLAN 组，分隔广播域。每个 VLAN 是一个子网，由子网中信息点的数量确定子网的大小。 同样在千兆/百兆以太网上联端口上设置 802.1Q 协议，设置通信干道(Truck)，将每个VLAN 的数据流量添加标记，转发到主干交换机上实现网络多层交换。 （5）虚拟专用网 VPN 设计 假如公司跨地区经营，自己铺设专线不划算，可以通过 Internet 采纳 VPN 数据加密技术，构成企业内部虚拟专用网。 （6）网络拓扑结构。这部分待续 二、网络安全性设计 网络系统的可靠与安全问...
