大阿福临时用电施工方案VIP免费

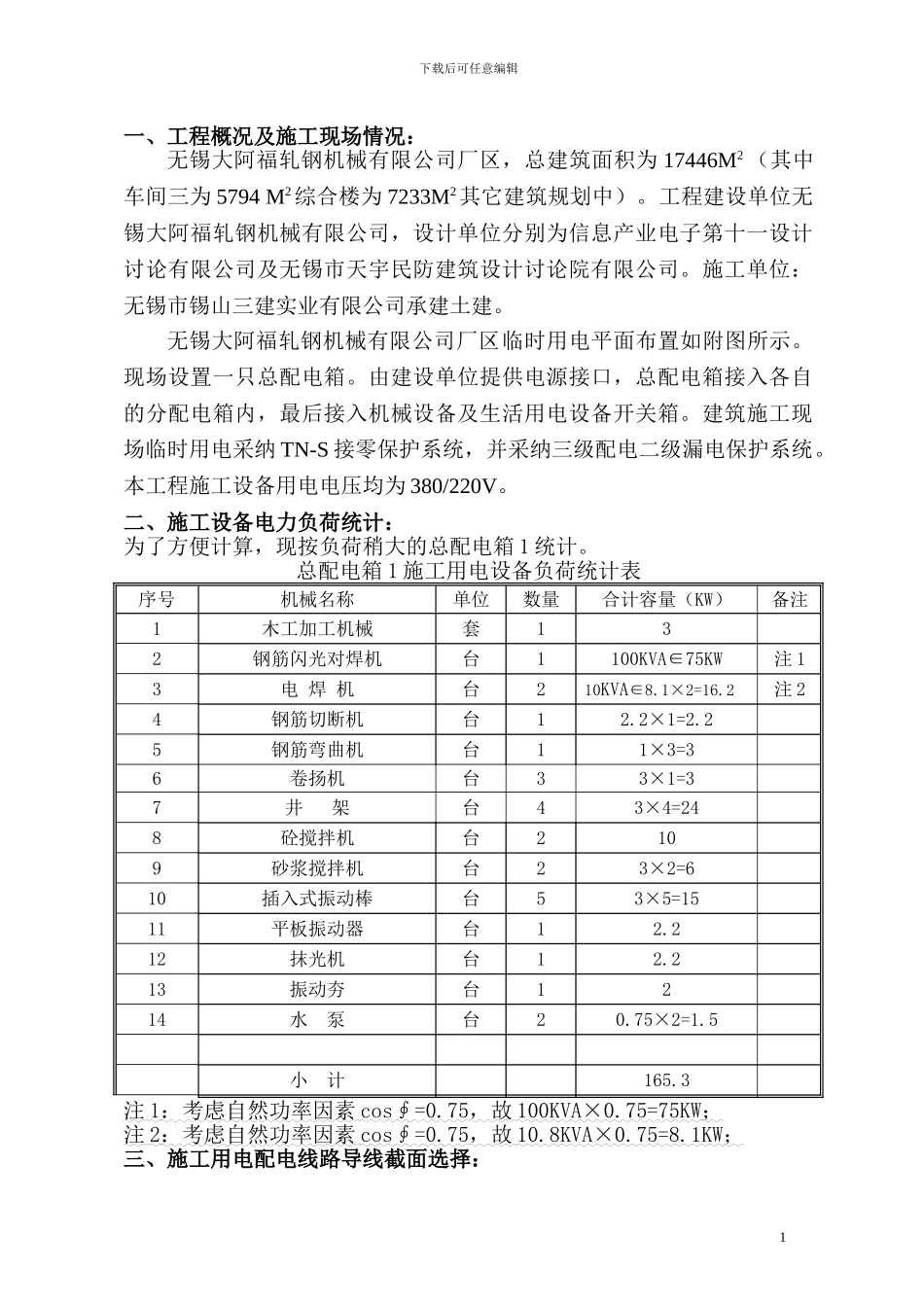

大阿福临时用电施工方案_第1页
1/12

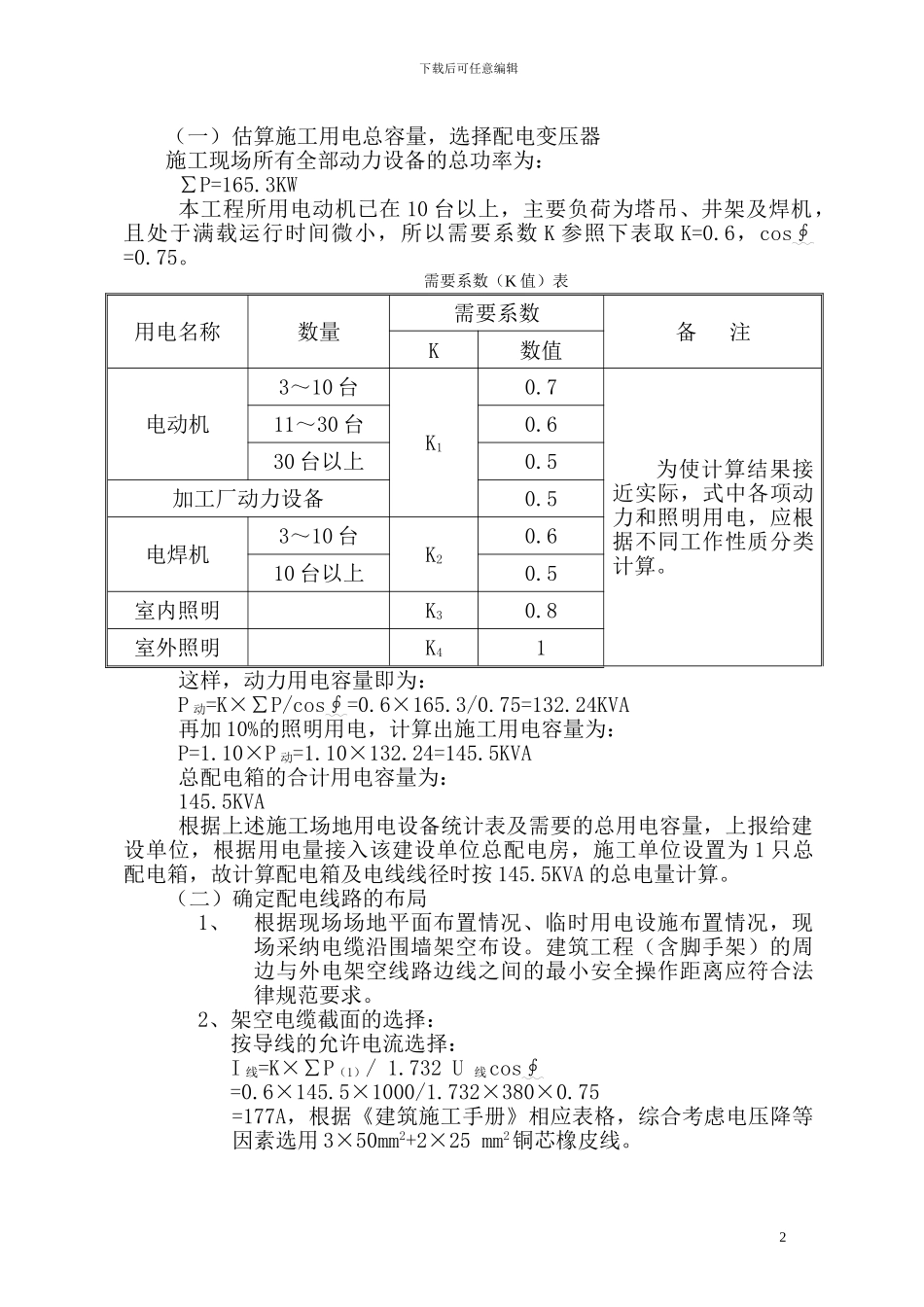

大阿福临时用电施工方案_第2页
2/12

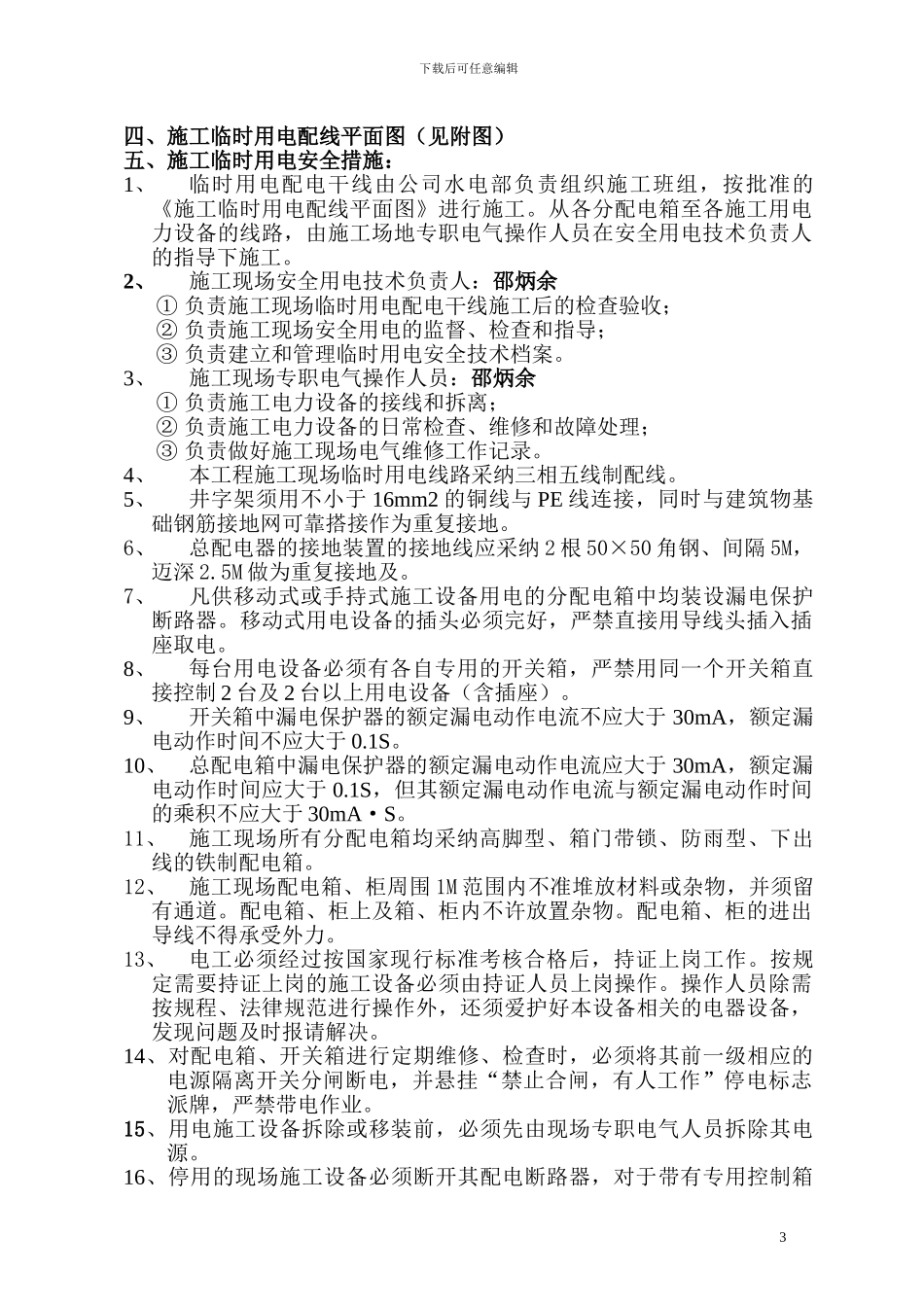

大阿福临时用电施工方案_第3页
3/12
下载后可任意编辑一、工程概况及施工现场情况:无锡大阿福轧钢机械有限公司厂区,总建筑面积为 17446M2 (其中车间三为 5794 M2综合楼为 7233M2其它建筑规划中)。工程建设单位无锡大阿福轧钢机械有限公司,设计单位分别为信息产业电子第十一设计讨论有限公司及无锡市天宇民防建筑设计讨论院有限公司。施工单位:无锡市锡山三建实业有限公司承建土建。无锡大阿福轧钢机械有限公司厂区临时用电平面布置如附图所示。现场设置一只总配电箱。由建设单位提供电源接口,总配电箱接入各自的分配电箱内,最后接入机械设备及生活用电设备开关箱。建筑施工现场临时用电采纳 TN-S 接零保护系统,并采纳三级配电二级漏电保护系统。本工程施工设备用电电压均为 380/220V。二、施工设备电力负荷统计:为了方便计算,现按负荷稍大的总配电箱 1 统计。总配电箱 1 施工用电设备负荷统计表序号机械名称单位数量合计容量(KW)备注1木工加工机械套132钢筋闪光对焊机台1100KVA∈75KW注 13电 焊 机台210KVA∈8.1×2=16.2注 24钢筋切断机台12.2×1=2.25钢筋弯曲机台11×3=36卷扬机台33×1=37井 架台43×4=248砼搅拌机台2109砂浆搅拌机台23×2=610插入式振动棒台53×5=1511平板振动器台12.212抹光机台12.213振动夯台1214水 泵台20.75×2=1.5小 计165.3注 1 :考虑自然功率因素 cos∮=0.75 ,故 100KVA×0.75=75KW ; 注 2 :考虑自然功率因素 cos∮=0.75 ,故 10.8KVA×0.75=8.1KW ; 三、施工用电配电线路导线截面选择: 1下载后可任意编辑(一)估算施工用电总容量,选择配电变压器施工现场所有全部动力设备的总功率为:∑P=165.3KW本工程所用电动机已在 10 台以上,主要负荷为塔吊、井架及焊机,且处于满载运行时间微小,所以需要系数 K 参照下表取 K=0.6,cos∮ =0.75。需要系数(K 值)表用电名称数量需要系数备 注K数值电动机3~10 台K10.7为使计算结果接近实际,式中各项动力和照明用电,应根据不同工作性质分类计算。11~30 台0.630 台以上0.5加工厂动力设备0.5电焊机3~10 台K20.610 台以上0.5室内照明K30.8室外照明K41这样,动力用电容量即为:P 动=K×∑P/cos∮=0.6×165.3/0.75=132.24KVA再加 10%的照明用电,计算出施工用电容量为:P=1.10×P 动=1.10×132.24=145.5KVA总配电箱的合计用电容量为:145.5KVA根据上述施工场地用电设备统计表及需要的总用电容量,上报给建设单位,根据用电量接入该建设单位总...
