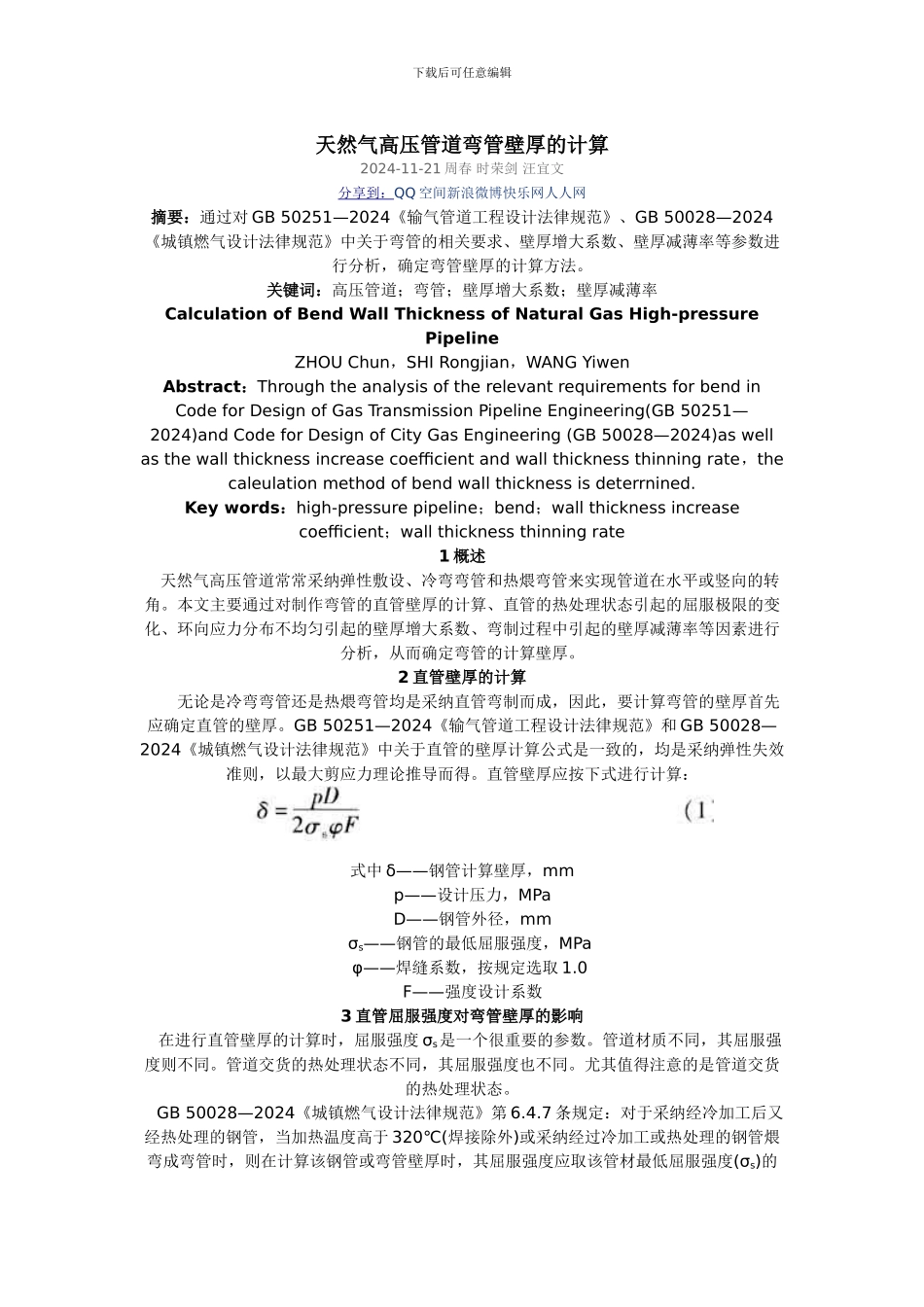

天然气高压管道弯管壁厚的计算VIP免费

下载后可任意编辑天然气高压管道弯管壁厚的计算2024-11-21 周春 时荣剑 汪宜文分享到：QQ 空间新浪微博快乐网人人网摘要：通过对 GB 50251—2024《输气管道工程设计法律规范》、GB 50028—2024《城镇燃气设计法律规范》中关于弯管的相关要求、壁厚增大系数、壁厚减薄率等参数进行分析，确定弯管壁厚的计算方法。关键词：高压管道；弯管；壁厚增大系数；壁厚减薄率Calculation of Bend Wall Thickness of Natural Gas High-pressure PipelineZHOU Chun，SHI Rongjian，WANG YiwenAbstract：Through the analysis of the relevant requirements for bend in Code for Design of Gas Transmission Pipeline Engineering(GB 50251—2024)and Code for Design of City Gas Engineering (GB 50028—2024)as well as the wall thickness increase coefficient and wall thickness thinning rate，the caleulation method of bend wall thickness is deterrnined.Key words：high-pressure pipeline；bend；wall thickness increase coefficient；wall thickness thinning rate1 概述 天然气高压管道常常采纳弹性敷设、冷弯弯管和热煨弯管来实现管道在水平或竖向的转角。本文主要通过对制作弯管的直管壁厚的计算、直管的热处理状态引起的屈服极限的变化、环向应力分布不均匀引起的壁厚增大系数、弯制过程中引起的壁厚减薄率等因素进行分析，从而确定弯管的计算壁厚。2 直管壁厚的计算无论是冷弯弯管还是热煨弯管均是采纳直管弯制而成，因此，要计算弯管的壁厚首先应确定直管的壁厚。GB 50251—2024《输气管道工程设计法律规范》和 GB 50028—2024《城镇燃气设计法律规范》中关于直管的壁厚计算公式是一致的，均是采纳弹性失效准则，以最大剪应力理论推导而得。直管壁厚应按下式进行计算： 式中 δ——钢管计算壁厚，mm p——设计压力，MPa D——钢管外径，mm σs——钢管的最低屈服强度，MPa φ——焊缝系数，按规定选取 1.0 F——强度设计系数3 直管屈服强度对弯管壁厚的影响 在进行直管壁厚的计算时，屈服强度 σs是一个很重要的参数。管道材质不同，其屈服强度则不同。管道交货的热处理状态不同，其屈服强度也不同。尤其值得注意的是管道交货的热处理状态。 GB 50028—2024《城镇燃气设计法律规范》第 6.4.7 条规定：对于采纳经冷加工后又经热处理的钢...
