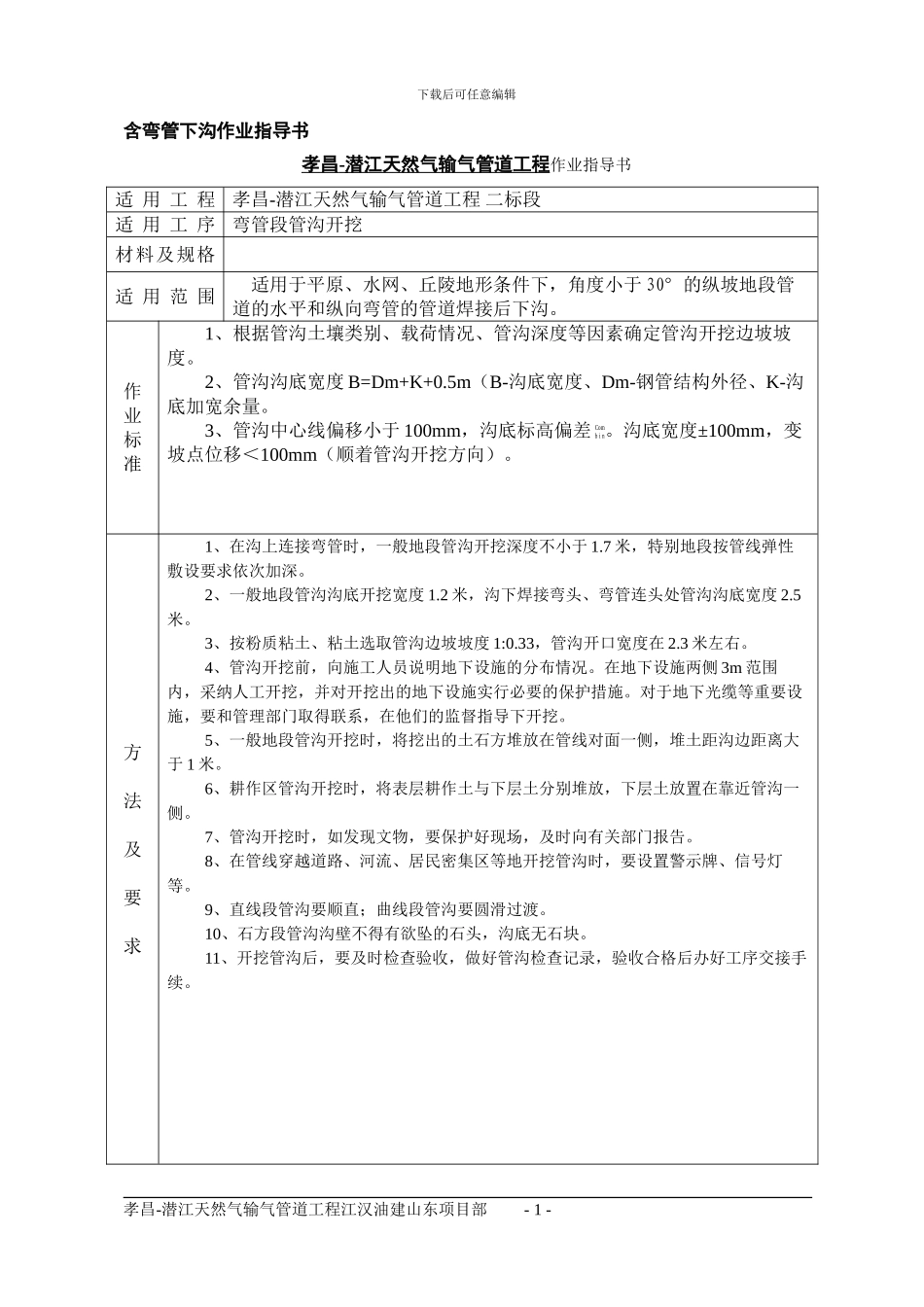

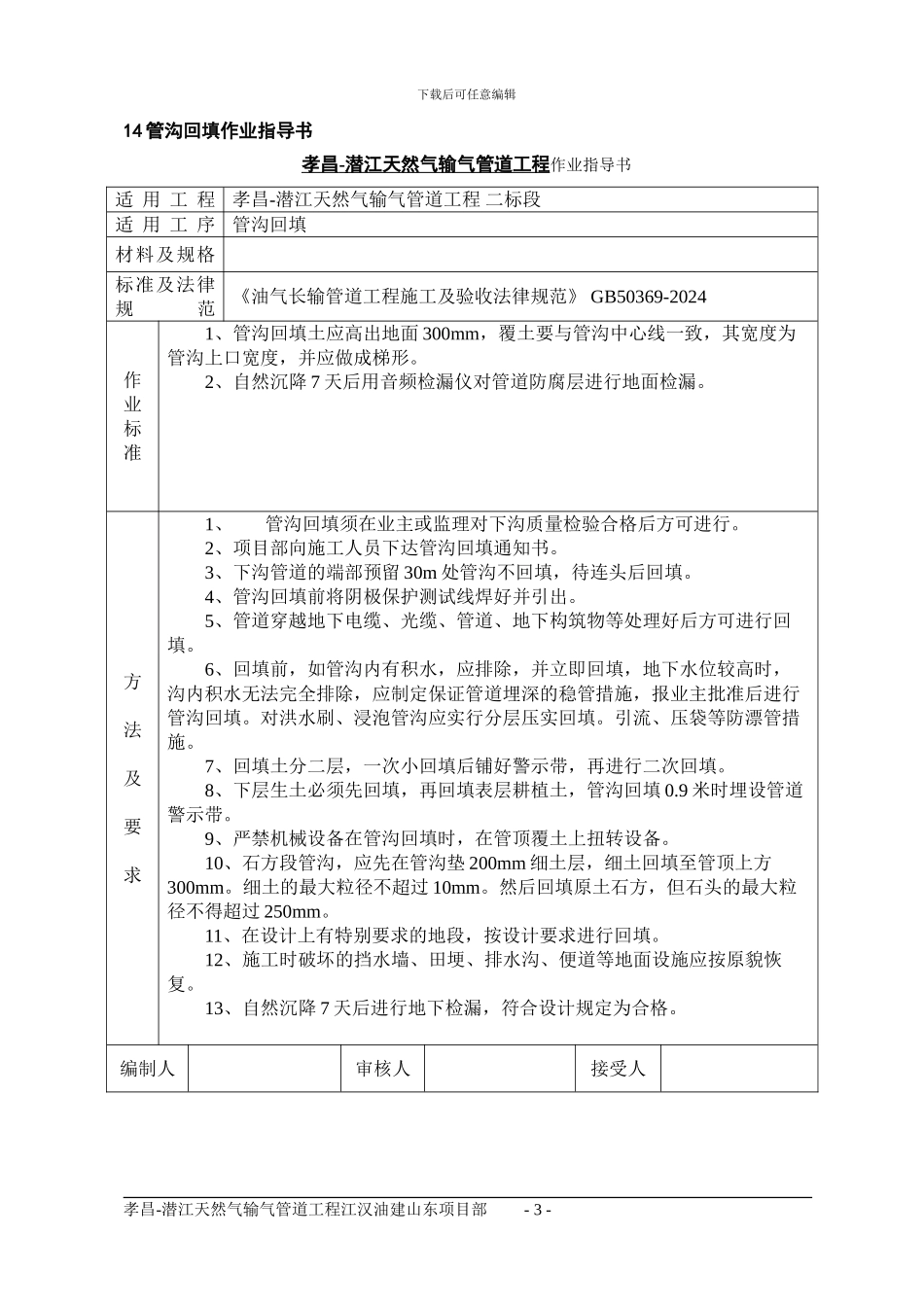

下载后可任意编辑含弯管下沟作业指导书孝昌 - 潜江天然气输气管道工程 作业指导书适 用 工 程孝昌-潜江天然气输气管道工程 二标段适 用 工 序弯管段管沟开挖材料及规格适 用 范 围 适用于平原、水网、丘陵地形条件下，角度小于 30°的纵坡地段管道的水平和纵向弯管的管道焊接后下沟。作业标准1、根据管沟土壤类别、载荷情况、管沟深度等因素确定管沟开挖边坡坡度。2、管沟沟底宽度 B=Dm+K+0.5m（B-沟底宽度、Dm-钢管结构外径、K-沟底加宽余量。3、管沟中心线偏移小于 100mm，沟底标高偏差Comb i n。沟底宽度±100mm，变坡点位移＜100mm（顺着管沟开挖方向）。方法及要求1、在沟上连接弯管时，一般地段管沟开挖深度不小于 1.7 米，特别地段按管线弹性敷设要求依次加深。2、一般地段管沟沟底开挖宽度 1.2 米，沟下焊接弯头、弯管连头处管沟沟底宽度 2.5米。3、按粉质粘土、粘土选取管沟边坡坡度 1:0.33，管沟开口宽度在 2.3 米左右。4、管沟开挖前，向施工人员说明地下设施的分布情况。在地下设施两侧 3m 范围内，采纳人工开挖，并对开挖出的地下设施实行必要的保护措施。对于地下光缆等重要设施，要和管理部门取得联系，在他们的监督指导下开挖。5、一般地段管沟开挖时，将挖出的土石方堆放在管线对面一侧，堆土距沟边距离大于 1 米。6、耕作区管沟开挖时，将表层耕作土与下层土分别堆放，下层土放置在靠近管沟一侧。7、管沟开挖时，如发现文物，要保护好现场，及时向有关部门报告。8、在管线穿越道路、河流、居民密集区等地开挖管沟时，要设置警示牌、信号灯等。9、直线段管沟要顺直；曲线段管沟要圆滑过渡。10、石方段管沟沟壁不得有欲坠的石头，沟底无石块。11、开挖管沟后，要及时检查验收，做好管沟检查记录，验收合格后办好工序交接手续。孝昌-潜江天然气输气管道工程江汉油建山东项目部 - 1 -下载后可任意编辑编制人 审核人 接受人13 管道下沟作业指导书孝昌 - 潜江天然气输气管道工程 作业指导书适 用 工 程孝昌-潜江天然气输气管道工程 二标段适 用 工 序弯管段管线下沟材料及规格适 用 范 围 适用于平原、水网、丘陵地形条件下，角度小于 30°的纵坡地段管道的水平和纵向弯管的管道焊接后下沟。作业标准1、管沟复测：直线段管沟顺直、无凹凸折线；曲线段圆滑过渡，沟壁、沟底平整，无沟坎阶梯、沟内无塌方。2、管沟中心线偏移小于 100mm，沟底标高偏差Comb i n。沟底宽度±100mm...
