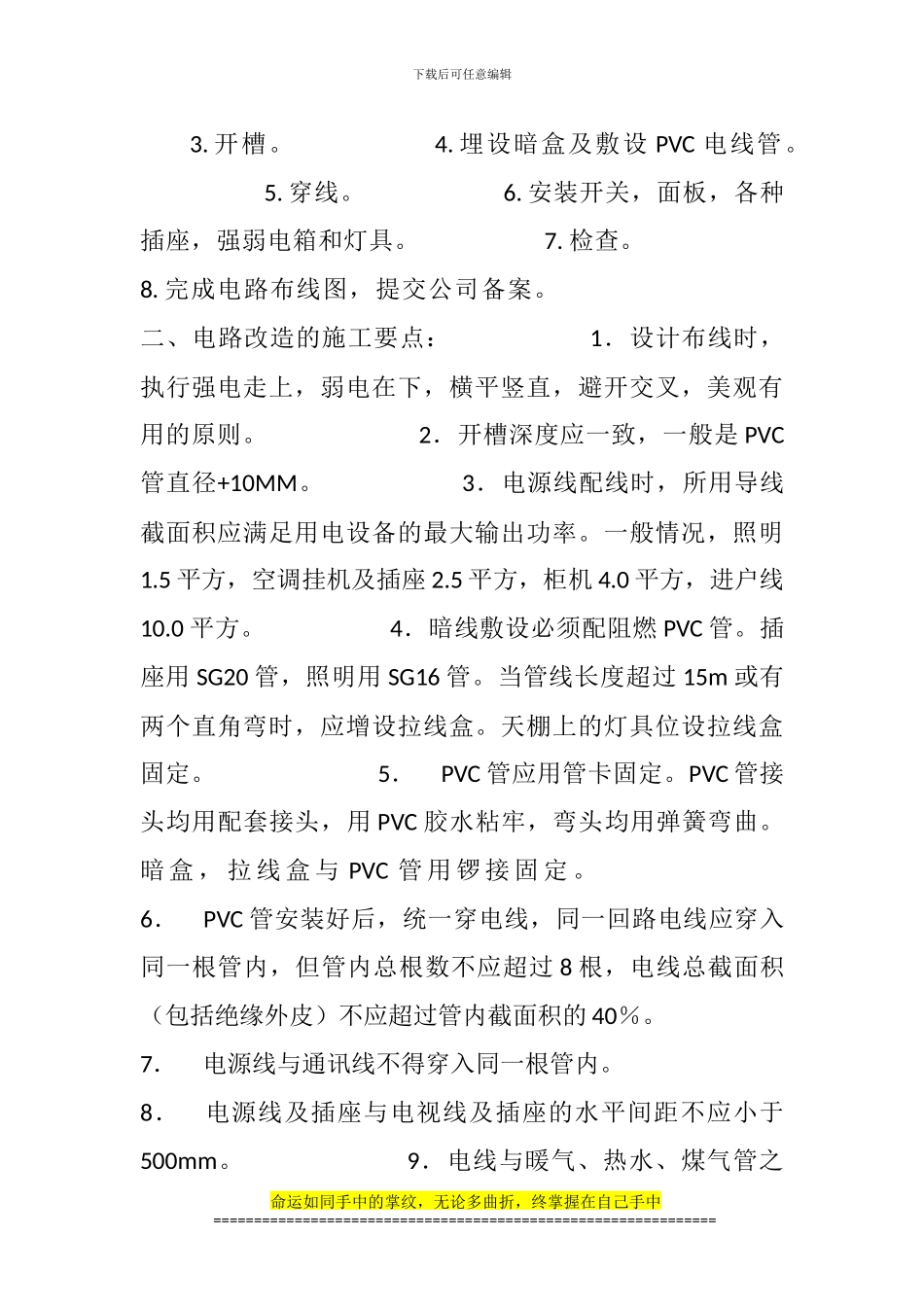

下载后可任意编辑家庭装修水电工程施工大全 随着家用电器的增多，人们对电的要求也越来越高，所以电的布线工程一定 要经过电气工程师细致设计后方能施工，这样使业主在生活中使用方便、安全。电的线路安装对材料质量和施工工艺都要求很高。布线材料一般由电线、PVC 线管及线面配件以及电气开关等组成。由于每一种材料都有很多品种，质量好坏不一，因此价格相差很大。就电线来，一般常用电线规格为 2.5、4、6、10，平方毫米等，而每一种规格又有很多品种，如 BVT（双塑保护）、BV（单塑保护）、2R-BW（阻燃双塑）、2R-BV（阻燃单塑），而且等级也有所不同，有国际标准、国家标准、还有些不达标的，其价格相差 1-2 倍，甚至 3-4 倍，所以希望消费者不要贪图小便宜，给自己带来麻烦（线管布置要求：照明线和插座线要分开控制，电线为 2.5 平方毫米，厨房用电、空调用电以及按摩浴缸等，一定要用专线，电线为 4 平方毫米。在施工中布线线路一定要上下竖直，电线一定套 PVC 线管及配件。 在线路安装时，一定要严格遵守“火线进开关，零线进灯头左零右火，接地在上”的规定。施工完毕后，除了要通电检查外，施工队还要给户主提供一份详尽的电路配置. 一、电路改造工艺流程： 1. 草拟布线图。 2. 划线。确定线路终端插座，开关，面板的位置，在墙面标画出准确的位置和尺寸。 命运如同手中的掌纹，无论多曲折，终掌握在自己手中==============================================================下载后可任意编辑 3. 开槽。 4. 埋设暗盒及敷设 PVC 电线管。 5. 穿线。 6. 安装开关，面板，各种插座，强弱电箱和灯具。 7. 检查。 8. 完成电路布线图，提交公司备案。 二、电路改造的施工要点： 1．设计布线时，执行强电走上，弱电在下，横平竖直，避开交叉，美观有用的原则。 2．开槽深度应一致，一般是 PVC管直径+10MM。 3．电源线配线时，所用导线截面积应满足用电设备的最大输出功率。一般情况，照明1.5 平方，空调挂机及插座 2.5 平方，柜机 4.0 平方，进户线10.0 平方。 4．暗线敷设必须配阻燃 PVC 管。插座用 SG20 管，照明用 SG16 管。当管线长度超过 15m 或有两个直角弯时，应增设拉线盒。天棚上的灯具位设拉线盒固定。 5． PVC 管应用管卡固定。PVC 管接头均用配套接头，用 PVC 胶水粘牢，弯头均用弹簧弯曲。暗 盒 ， 拉 线 盒 与 PVC 管 用 锣 接 固 定 。 6． PVC...
