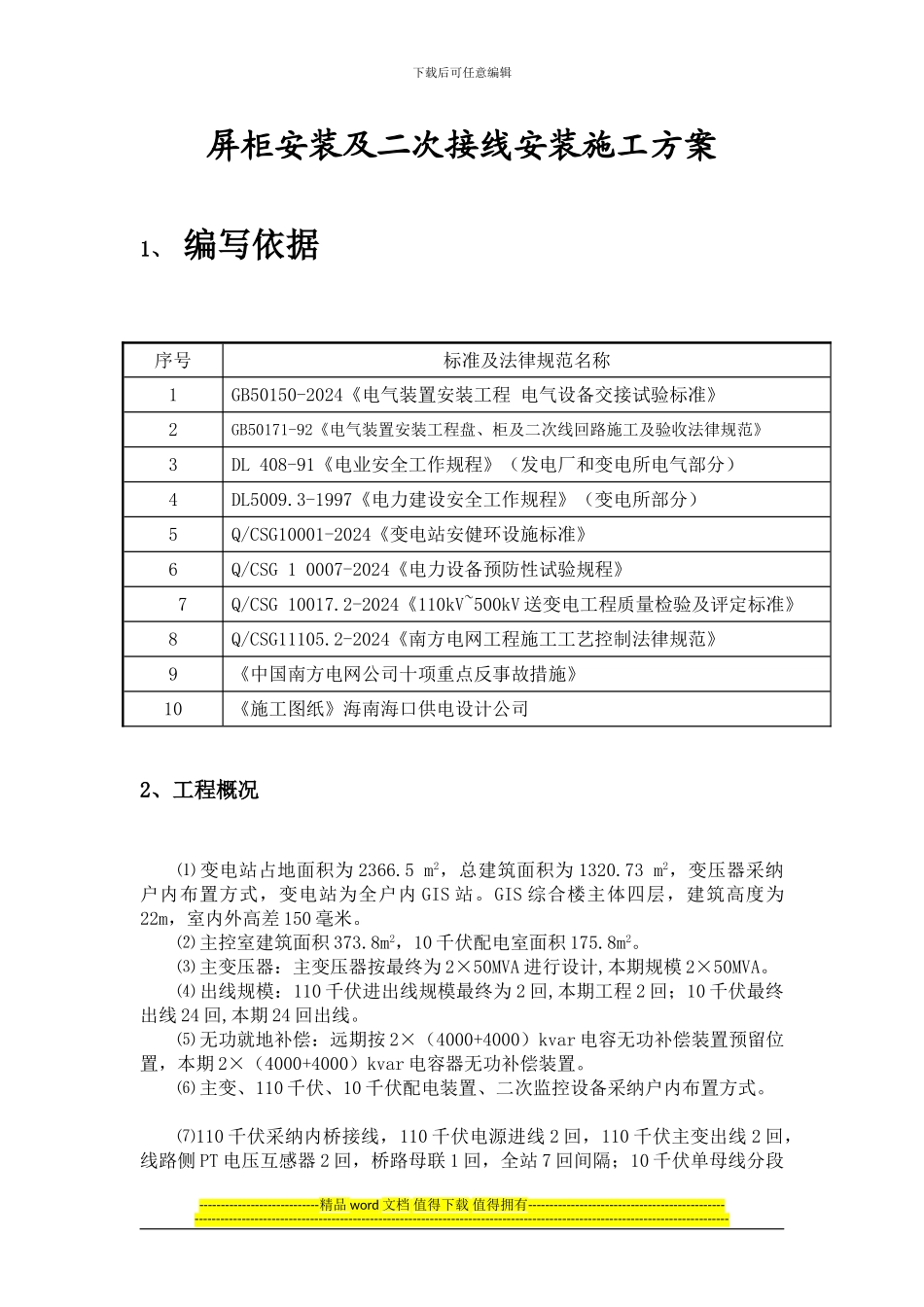

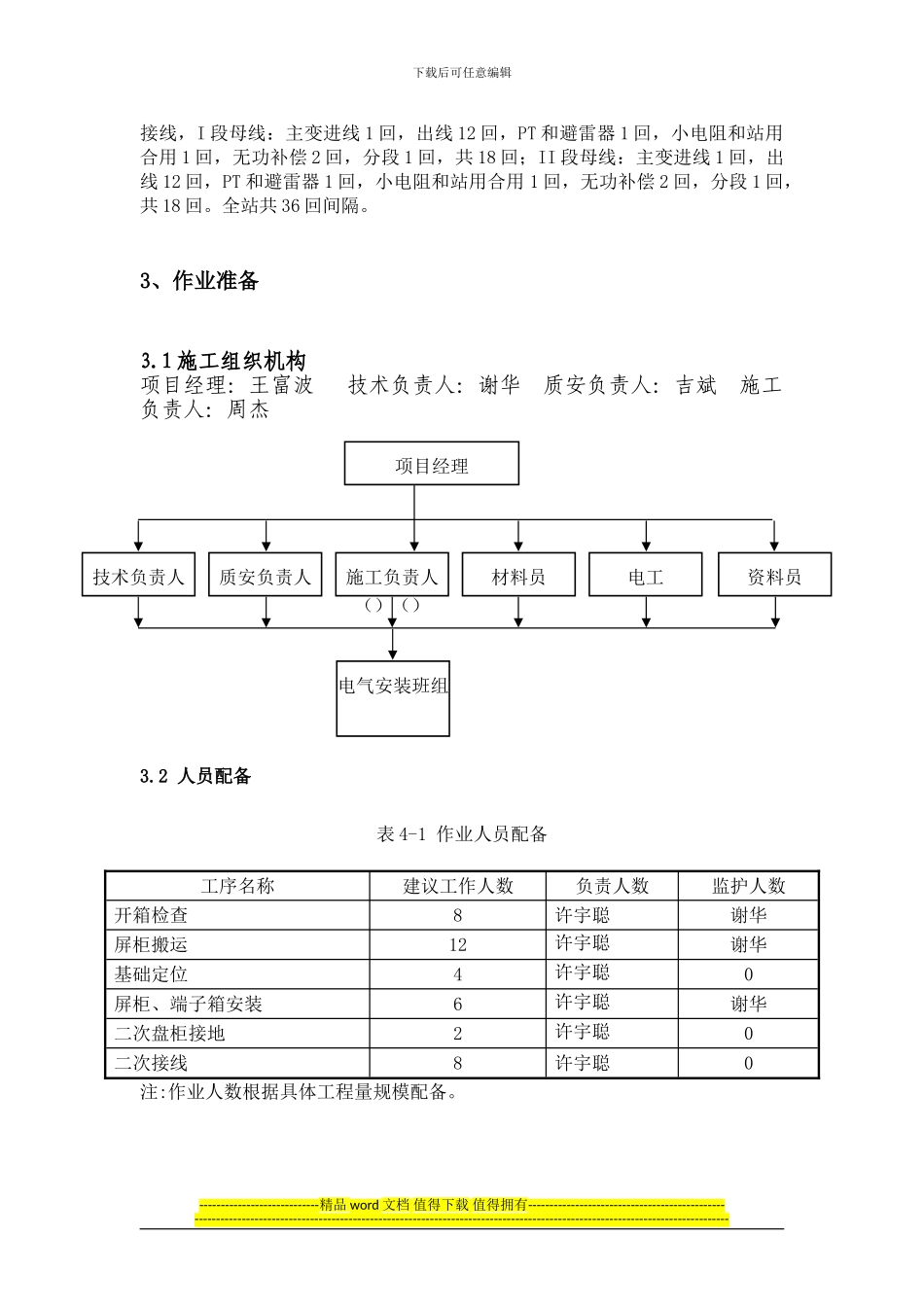

下载后可任意编辑屏柜安装及二次接线安装施工方案1、 编写依据序号标准及法律规范名称1GB50150-2024《电气装置安装工程 电气设备交接试验标准》2GB50171-92《电气装置安装工程盘、柜及二次线回路施工及验收法律规范》3DL 408-91《电业安全工作规程》（发电厂和变电所电气部分）4DL5009.3-1997《电力建设安全工作规程》（变电所部分）5Q/CSG10001-2024《变电站安健环设施标准》6Q/CSG 1 0007-2024《电力设备预防性试验规程》 7Q/CSG 10017.2-2024《110kV~500kV 送变电工程质量检验及评定标准》8Q/CSG11105.2-2024《南方电网工程施工工艺控制法律规范》9《中国南方电网公司十项重点反事故措施》10《施工图纸》海南海口供电设计公司2、工程概况⑴ 变电站占地面积为 2366.5 m2，总建筑面积为 1320.73 m2，变压器采纳户内布置方式，变电站为全户内 GIS 站。GIS 综合楼主体四层，建筑高度为22m，室内外高差 150 毫米。⑵ 主控室建筑面积 373.8m2，10 千伏配电室面积 175.8m2。⑶ 主变压器：主变压器按最终为 2×50MVA 进行设计,本期规模 2×50MVA。⑷ 出线规模：110 千伏进出线规模最终为 2 回,本期工程 2 回；10 千伏最终出线 24 回,本期 24 回出线。⑸ 无功就地补偿：远期按 2×（4000+4000）kvar 电容无功补偿装置预留位置，本期 2×（4000+4000）kvar 电容器无功补偿装置。⑹ 主变、110 千伏、10 千伏配电装置、二次监控设备采纳户内布置方式。⑺110 千伏采纳内桥接线，110 千伏电源进线 2 回，110 千伏主变出线 2 回，线路侧 PT 电压互感器 2 回，桥路母联 1 回，全站 7 回间隔；10 千伏单母线分段----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑接线，I 段母线：主变进线 1 回，出线 12 回，PT 和避雷器 1 回，小电阻和站用合用 1 回，无功补偿 2 回，分段 1 回，共 18 回；II 段母线：主变进线 1 回，出线 12 回，PT 和避雷器 1 回，小电阻和站用合用 1 回，无功补偿 2 回，分段 1 回，共 18 回。全站共 36 回间隔。3、作业准备3.1 施工组织机构项目经理：王富波 技术负责人：谢华 质安负责人：吉斌 施工负责人：周杰3....
