工程制图-学习指南VIP免费

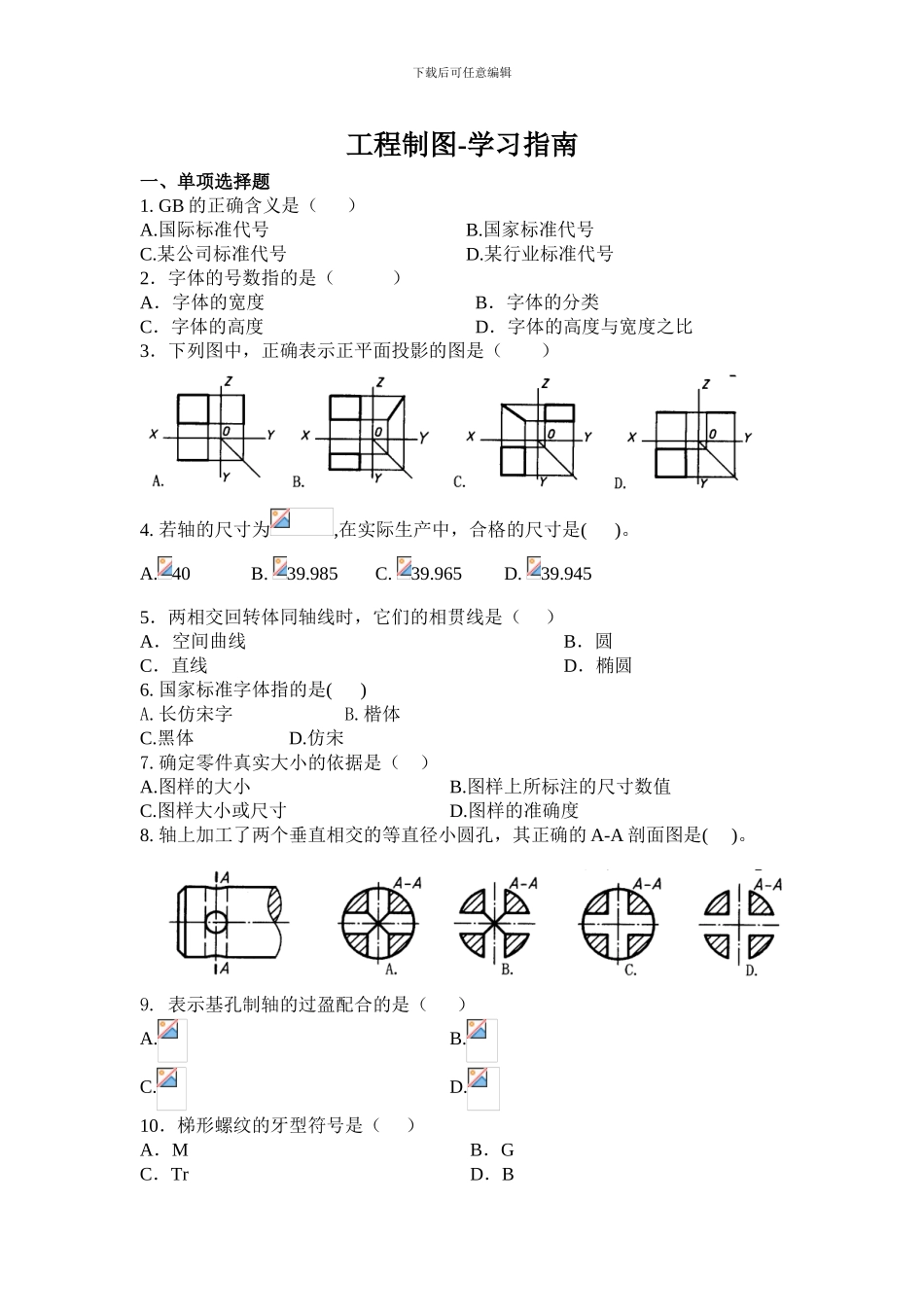

工程制图-学习指南_第1页
1/18
工程制图-学习指南_第2页
2/18
工程制图-学习指南_第3页
3/18
下载后可任意编辑工程制图-学习指南一、单项选择题1. GB 的正确含义是( )A.国际标准代号B.国家标准代号C.某公司标准代号D.某行业标准代号2.字体的号数指的是( )A.字体的宽度B.字体的分类C.字体的高度D.字体的高度与宽度之比3.下列图中,正确表示正平面投影的图是( )4. 若轴的尺寸为,在实际生产中,合格的尺寸是( )。A. 40 B. 39.985 C. 39.965 D. 39.9455.两相交回转体同轴线时,它们的相贯线是( )A.空间曲线B.圆C.直线D.椭圆6. 国家标准字体指的是( )A.长仿宋字 B.楷体C.黑体 D.仿宋7.确定零件真实大小的依据是( )A.图样的大小B.图样上所标注的尺寸数值C.图样大小或尺寸D.图样的准确度8. 轴上加工了两个垂直相交的等直径小圆孔,其正确的 A-A 剖面图是( )。9. 表示基孔制轴的过盈配合的是( )A.B.C.D.10.梯形螺纹的牙型符号是( )A.MB.GC.TrD.B下载后可任意编辑11. 表面粗糙度代号的正确标注是( )12. 国家标准字体 5 号字指的是( )。A.字宽为 5mm B.字高为 5mm C.字号排序为第 5 位 D.字宽和字高之和为 5mm13. 零件上沉孔的长度方向定位尺寸正确的注法是 ( )14.尺寸公差指的是( )A.允许的尺寸变动量B.加工时产生的尺寸误差C.加工时出现的尺寸偏差D.尺寸的极限大小15.国家标准的代号是( )A.ISOB.GBC.JBD.SJ16.形状公差里圆度的表示符号是( )17. 截平面倾斜于圆柱的轴线,截平面与圆柱的交线是( )A.圆B.直线C.双曲线D.椭圆18.螺距是( )A.相邻两牙在中径线上对应两点间的轴向距离B.相邻两牙在大径线上对应两点间的轴向距离C.同一条螺旋线在中径线上对应两点间的轴向距离D.同一条螺旋线在大径线上对应两点间的轴向距离19.正确的剖面图是( )下载后可任意编辑20.下列图中,正确的重合剖面图是( )21.六角头螺栓(GB5782-86)的螺纹规格为 M16,公称长度为 50,其正确的标记是( )A.螺栓 GB5782-86-M16B.螺栓 GB5782-86-M16×50C.GB5782-86-M16×50D.M16×5022.圆的直径为 10,采纳比例 2:1 画出时该圆正确的尺寸标注是( )23.下列图中,螺孔尺寸标注正确的图是( )24. 下面不是形状公差的是( )A.直线度 B. 平面度 C.圆度 D.对称度25.图示断面的正确画法是( )26.下列四组视图中,正确的一组视图是( )下载后可任意编辑27. 在下列四组视图中,正确的一组视图是( )。二、三视图作图1....
