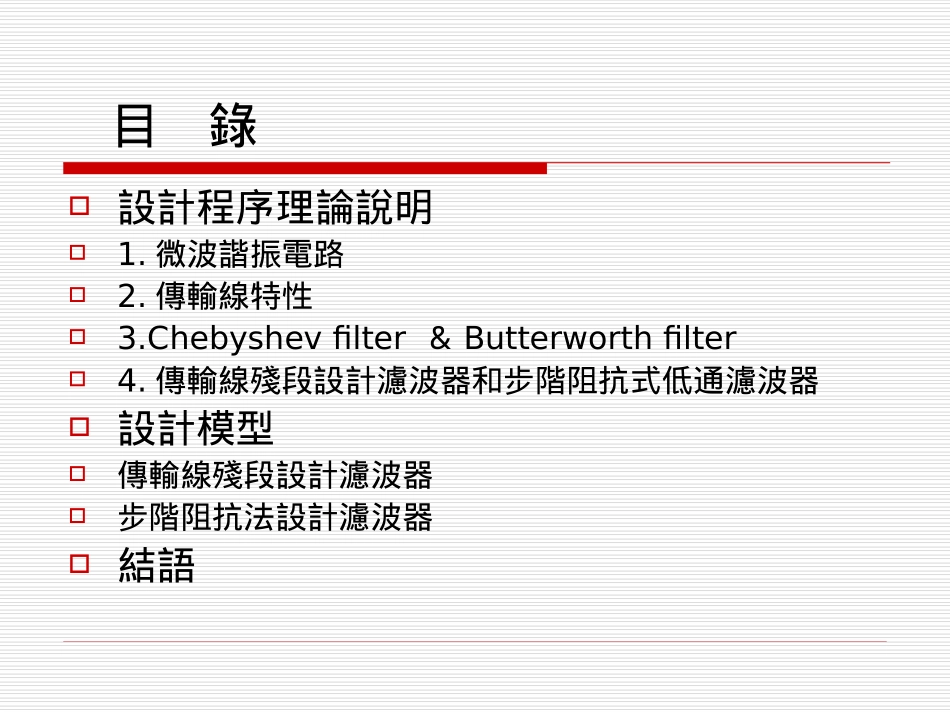

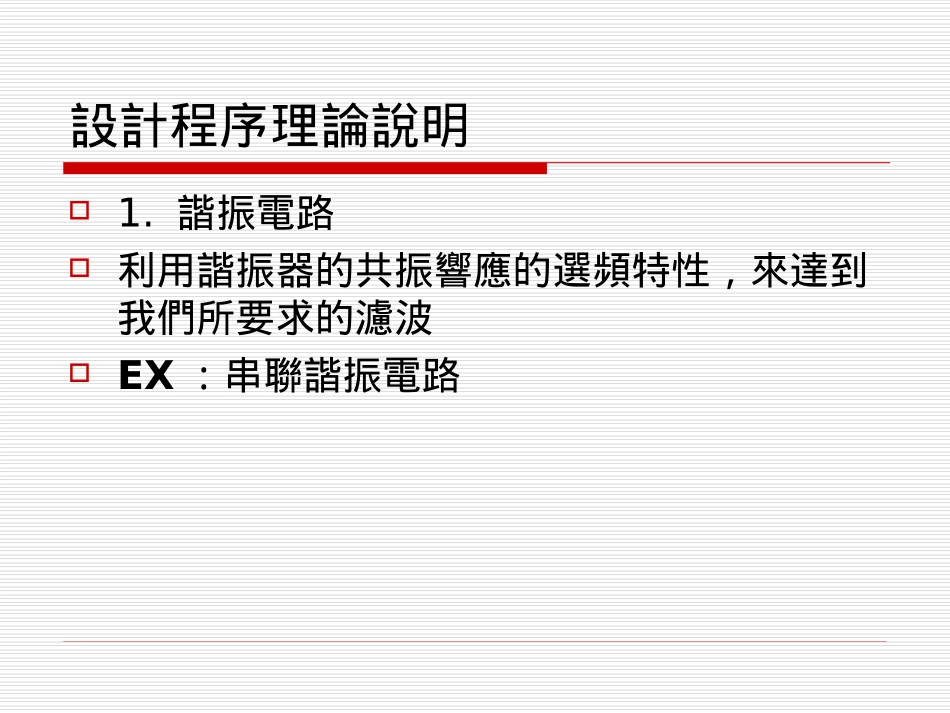

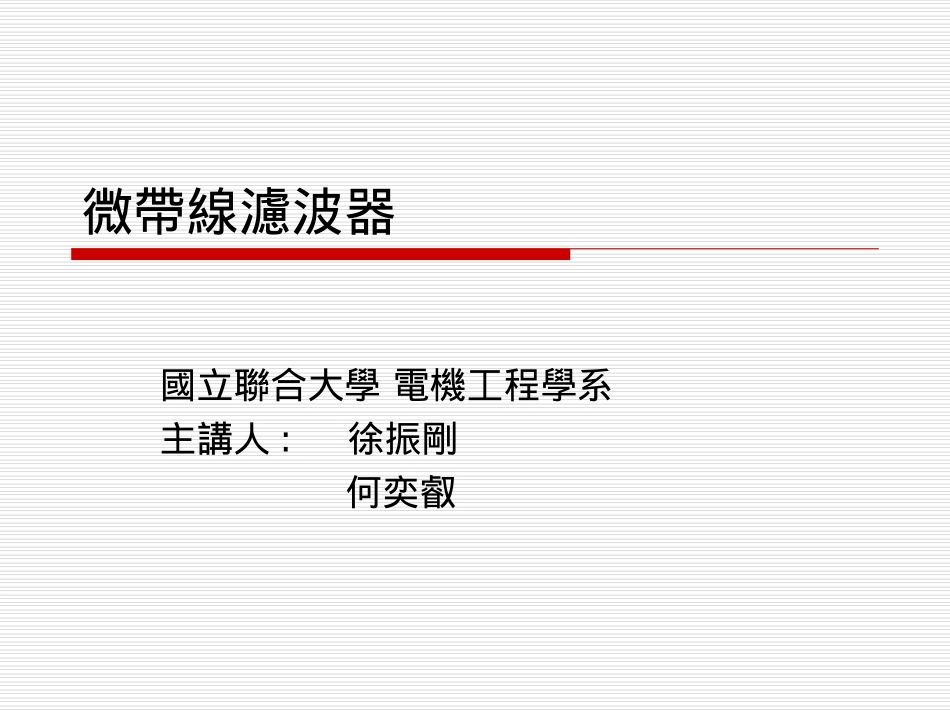

微帶線濾波器國立聯合大學電機工程學系主講人:徐振剛何奕叡目錄設計程序理論說明1.微波諧振電路2.傳輸線特性3.Chebyshevfilter＆Butterworthfilter4.傳輸線殘段設計濾波器和步階阻抗式低通濾波器設計模型傳輸線殘段設計濾波器步階阻抗法設計濾波器結語設計程序理論說明1.諧振電路利用諧振器的共振響應的選頻特性，來達到我們所要求的濾波EX：串聯諧振電路設計程序理論說明串聯諧振電路諧振電路的半功率(3dB)比例頻寬，如下圖所示為輸入阻抗大小的頻率響應設計程序理論說明2.傳輸線特性利用傳輸線的特性將集總電路元件轉化為散佈式電路元件設計程序理論說明微帶線開短路長度造成的特性設計程序理論說明3.Chebyshevfilter＆Butterworthfilter再利用Chebyshevfilter和Butterworth來製作出功率損失比中，低通濾波器原型的階梯式電路41LRP)(122NLRTkP設計程序理論說明設計程序理論說明4.傳輸線殘段設計濾波器和步階阻抗式低通濾波器接著，再根據所需要產生的傳輸線濾波器型形狀，來選擇用殘段設計或者步階式阻抗設計法設計模型傳輸線殘段設計濾波器設計目標：設計一低通濾波器，使其截止頻帶為1GHZ，且再1.5GHZ時的最低衰減量為20Db截止頻率＝2109C9102832.6C2105.199104248.95.01C設計模型-傳輸線殘段設計濾波器設計模型-傳輸線殘段設計濾波器把元件縮放nHgpFgnHgpFgnHg706.2750)102832.6/(4817.34249.250)102832.6/(7618.0113.3650)102832.6/(5381.44249.250)102832.6/(7618.0706.2750)102832.6/(4817.39594939291設計模型-傳輸線殘段設計濾波器設計模型-傳輸線殘段設計濾波器設計模型-傳輸線殘段設計濾波器再放大50倍，因為通常業界都是以50歐姆為基準設計模型-傳輸線殘段設計濾波器設計模型-傳輸線殘段設計濾波器作成微帶線：設計模型步階阻抗法設計濾波器將一段傳輸線視為串連電感與並聯電容時001)2tan(2ZBZX設計模型當且阻抗很高，可近似串連電感當且阻抗很低，可近似並聯電容)4(00BZX00YBX)4(設計模型在利用自訂的阻抗算出線長(電感)(電容)hZLR00RCZ設計模型-步階阻抗法設計濾波器令高阻抗為62.7低阻抗為6.28Epsr＝27Z＝1.6截止頻帶0.9L3.222.846.153.446.152.843.22W0.4510.380.0449.940.04410.380.45設計模型-步階阻抗法設計濾波器設計模型-步階阻抗法設計濾波器Epsr＝4.4Z＝1.6截止頻帶0.9L4.012.259.272.849.272.254.01W0.4315.40.215.40.215.40.43設計模型-步階阻抗法設計濾波器設計模型-步階阻抗法設計濾波器設計模型-步階阻抗法設計濾波器結語做出來的成品截止頻率在917MHZ，和我們所設定的900MHZ有些許差異，應該是在實作的時候人為的失誤。不過大致上所要求的特性並沒有偏掉多少，所以還算蠻符合我們的期望。傳輸線殘段，也有設計，不過算出來的阻抗，所轉換的線寬，在現有設備中，無法實踐，故只有做出步階阻抗式的濾波器。
