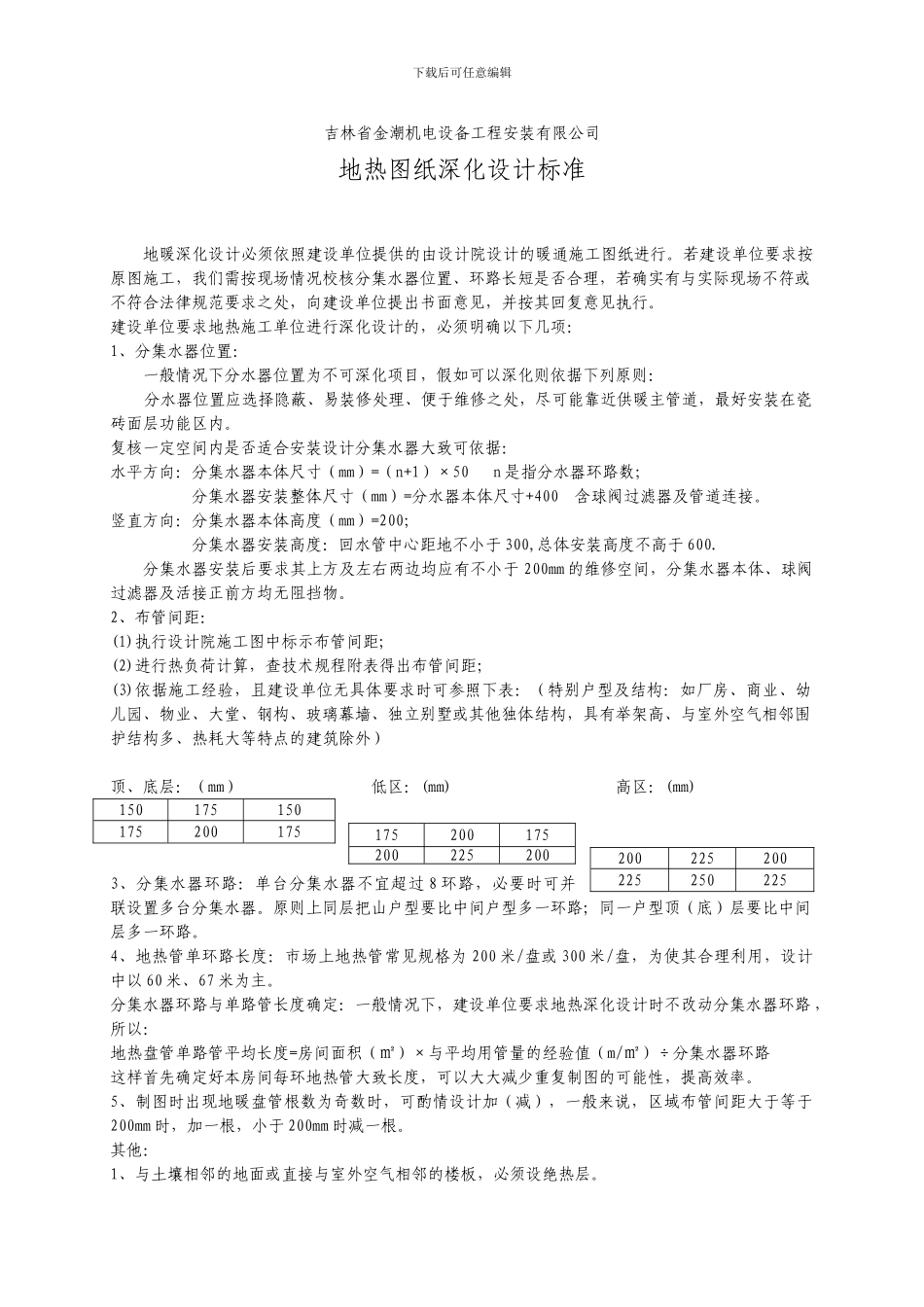

下载后可任意编辑吉林省金潮机电设备工程安装有限公司地热图纸深化设计标准地暖深化设计必须依照建设单位提供的由设计院设计的暖通施工图纸进行。若建设单位要求按原图施工，我们需按现场情况校核分集水器位置、环路长短是否合理，若确实有与实际现场不符或不符合法律规范要求之处，向建设单位提出书面意见，并按其回复意见执行。建设单位要求地热施工单位进行深化设计的，必须明确以下几项：1、分集水器位置：一般情况下分水器位置为不可深化项目，假如可以深化则依据下列原则：分水器位置应选择隐蔽、易装修处理、便于维修之处，尽可能靠近供暖主管道，最好安装在瓷砖面层功能区内。复核一定空间内是否适合安装设计分集水器大致可依据：水平方向：分集水器本体尺寸（mm）=（n+1）×50 n 是指分水器环路数；分集水器安装整体尺寸（mm）=分水器本体尺寸+400 含球阀过滤器及管道连接。竖直方向：分集水器本体高度（mm）=200；分集水器安装高度：回水管中心距地不小于 300,总体安装高度不高于 600.分集水器安装后要求其上方及左右两边均应有不小于 200mm 的维修空间，分集水器本体、球阀过滤器及活接正前方均无阻挡物。2、布管间距：(1)执行设计院施工图中标示布管间距;(2)进行热负荷计算，查技术规程附表得出布管间距；(3)依据施工经验，且建设单位无具体要求时可参照下表：（特别户型及结构：如厂房、商业、幼儿园、物业、大堂、钢构、玻璃幕墙、独立别墅或其他独体结构，具有举架高、与室外空气相邻围护结构多、热耗大等特点的建筑除外）顶、底层：（mm） 低区：(mm) 高区：(mm) 3、分集水器环路：单台分集水器不宜超过 8 环路，必要时可并联设置多台分集水器。原则上同层把山户型要比中间户型多一环路；同一户型顶（底）层要比中间层多一环路。4、地热管单环路长度：市场上地热管常见规格为 200 米/盘或 300 米/盘，为使其合理利用，设计中以 60 米、67 米为主。分集水器环路与单路管长度确定：一般情况下，建设单位要求地热深化设计时不改动分集水器环路 ，所以：地热盘管单路管平均长度=房间面积（㎡）×与平均用管量的经验值（m/㎡）÷分集水器环路这样首先确定好本房间每环地热管大致长度，可以大大减少重复制图的可能性，提高效率。5、制图时出现地暖盘管根数为奇数时，可酌情设计加（减），一般来说，区域布管间距大于等于200mm 时，加一根，小于 200mm 时减一根。其他：1、与土壤相邻的地面或直接与室外空气相邻的...
