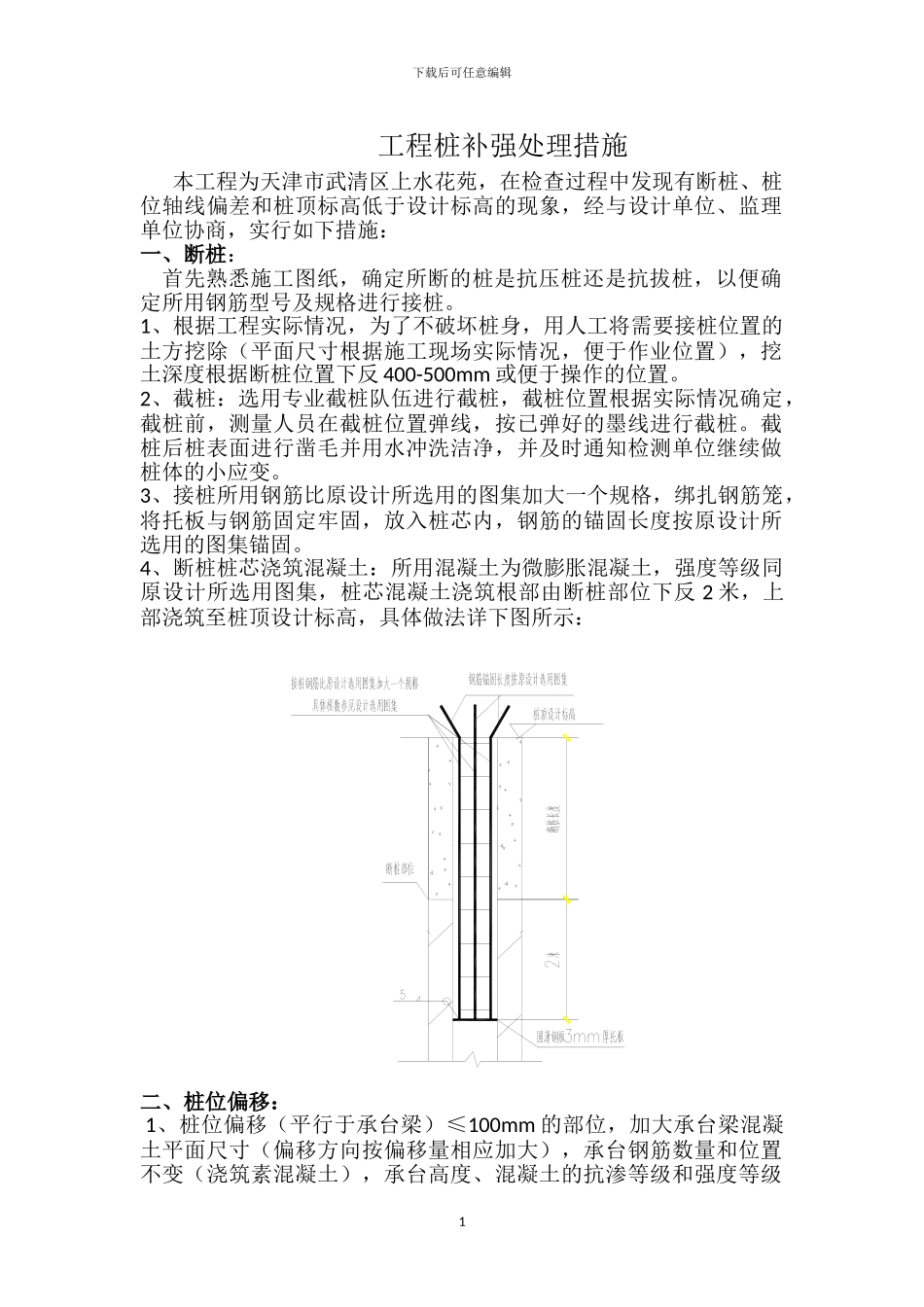

下载后可任意编辑工程桩补强处理措施本工程为天津市武清区上水花苑,在检查过程中发现有断桩、桩位轴线偏差和桩顶标高低于设计标高的现象,经与设计单位、监理单位协商,实行如下措施:一、断桩:首先熟悉施工图纸,确定所断的桩是抗压桩还是抗拔桩,以便确定所用钢筋型号及规格进行接桩。1、根据工程实际情况,为了不破坏桩身,用人工将需要接桩位置的土方挖除(平面尺寸根据施工现场实际情况,便于作业位置),挖土深度根据断桩位置下反 400-500mm 或便于操作的位置。2、截桩:选用专业截桩队伍进行截桩,截桩位置根据实际情况确定,截桩前,测量人员在截桩位置弹线,按已弹好的墨线进行截桩。截桩后桩表面进行凿毛并用水冲洗洁净,并及时通知检测单位继续做桩体的小应变。3、接桩所用钢筋比原设计所选用的图集加大一个规格,绑扎钢筋笼,将托板与钢筋固定牢固,放入桩芯内,钢筋的锚固长度按原设计所选用的图集锚固。4、断桩桩芯浇筑混凝土:所用混凝土为微膨胀混凝土,强度等级同原设计所选用图集,桩芯混凝土浇筑根部由断桩部位下反 2 米,上部浇筑至桩顶设计标高,具体做法详下图所示:二、桩位偏移: 1、桩位偏移(平行于承台梁)≤100mm 的部位,加大承台梁混凝土平面尺寸(偏移方向按偏移量相应加大),承台钢筋数量和位置不变(浇筑素混凝土),承台高度、混凝土的抗渗等级和强度等级1下载后可任意编辑同原设计要求。2、桩位偏移(平行于承台梁)>100mm 的部位,增加承台纵向受力钢筋根数,增加数量为≤原设计承台纵向受力钢筋所在肢箍内的净距。所加钢筋型号、规格、混凝土抗渗等级和强度等级同原设计。三、桩顶低于设计标高:将桩四周由桩顶下挖 150mm,挖土坡度≥60°,浇筑承台混凝土时一同浇筑。见下图所示:四、钢筋制作绑扎:1、材料要求:所用钢筋应具备出厂合格证、材质单等,钢筋进场后会同监理单位有关人员现场取样进行复试,复试合格后方可使用。2、钢筋制作:1)、作业条件:a、钢筋加工机械已安装,并已调试完毕,并通过安全部门验收后合格后,方可投入使用。b、钢筋出厂合格证明已核实无误,钢筋原材各项力学性能复试报告结果合格。c、钢筋的堆放场地已清理平整完毕,放置钢筋的木方和垫板已设置齐全。d、熟悉钢筋下料单,做好加工准备。e、加工前应有详细的技术交底及加工翻样图,分别明示于各自的操作台前,以防止钢筋断料及加工时出错。2)、操作工艺:a、钢筋除锈:对钢筋表面的油渍、漆污和用铁锤敲击时能...
