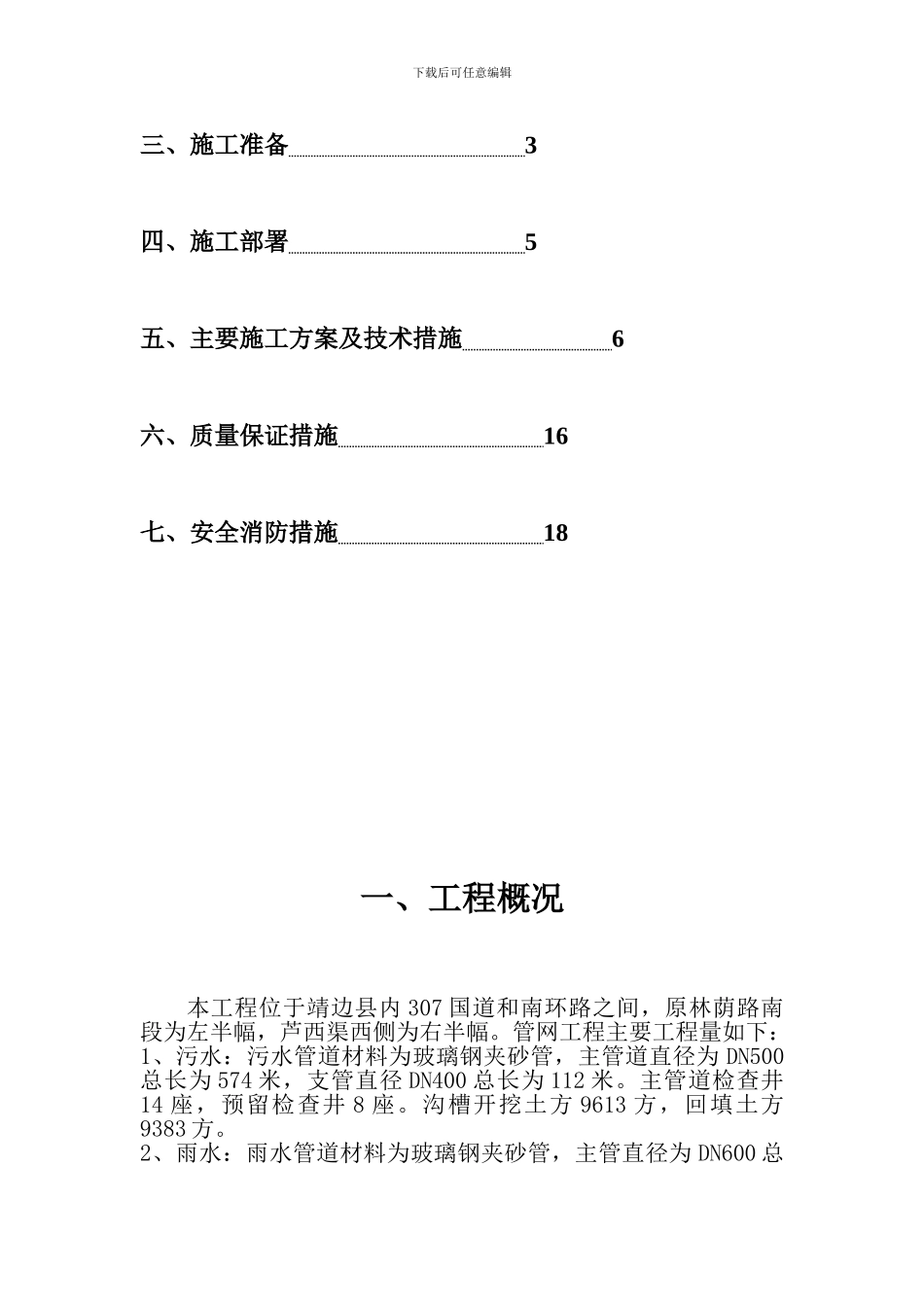

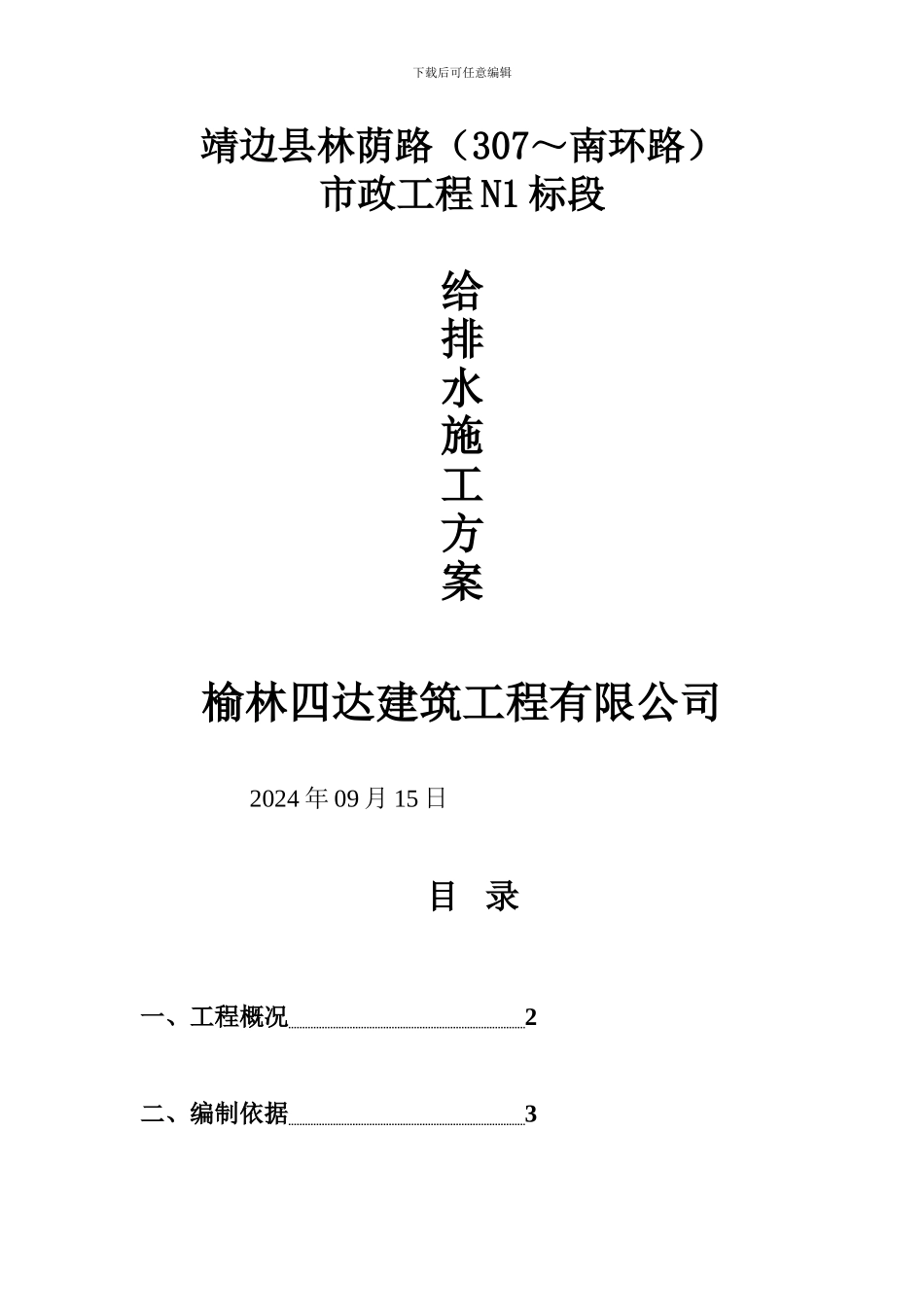

下载后可任意编辑靖边县林荫路（307～南环路）市政工程 N1 标段给排水施工方案榆林四达建筑工程有限公司 2024 年 09 月 15 日目 录一、工程概况 2二、编制依据 3下载后可任意编辑三、施工准备 3四、施工部署 5五、主要施工方案及技术措施 6六、质量保证措施 16七、安全消防措施 18一、工程概况本工程位于靖边县内 307 国道和南环路之间，原林荫路南段为左半幅，芦西渠西侧为右半幅。管网工程主要工程量如下：1、污水：污水管道材料为玻璃钢夹砂管，主管道直径为 DN500总长为 574 米，支管直径 DN400 总长为 112 米。主管道检查井14 座，预留检查井 8 座。沟槽开挖土方 9613 方，回填土方9383 方。2、雨水：雨水管道材料为玻璃钢夹砂管，主管直径为 DN600 总下载后可任意编辑长 662 米，支管直径 DN500 共计 112 米，雨水口连接管 DN300 共计 1037 米，直径 1000mm 圆形砖砌雨水检查井 8 座，直径1250mm 圆形砖砌雨水检查井 17 座，雨水口共计 67 座。沟槽土方开挖总计 9781 方，沟槽土方回填总计 9259 方。3、给水：给水管材材料为 PE（100）管，主管道直径为 DN300总计 651 米，支管直径 DN150 总长 112 米，各类型检查井共计15 座。沟槽土方开挖 2237.24 方，沟槽土方回填 2082.55 方。二、编制依据1、承包合同2、施工图纸及相关设计文件3、有关法律规范： 《给水排水管道工程施工及验收法律规范》GB50268---2024《给水排水构筑物工程质量检验评定标准》GB50268--97 国家、建设部、交通部颁布的有关法律规范及标准通用图集：05S502 给水排水标准图集 04S531 湿陷性黄土地区给水排水管道基础及接口 97S501-1 井盖及踏步图集02S515 排水检查井04S520 埋地塑料排水管道施工05S518 雨水口标准图集三、施工准备（一）、组织准备1、项目经理部组织机构我公司针对本工程的特点，安排有经验的项目经理负责本工程的全过程管理，并由经验丰富的管理人员组成项目经理部。2、项目经理部管理人员职责划分序号职 务责 任 内 容1项目经理负责本项目的全过程管理，对项目的安全、质量及文明施工负责代本公司对业主负责，下载后可任意编辑2技术负责人负责工程全过程的技术工作，解决施工过程中的技术问题，进行技术交底3工长负责施工现场全面管理，协调各工种，控制质量，安全、文明施工，进行技术交底4质量检查员负责全过程的质量管理，控制各工序的质量，检查监督各作业组...
