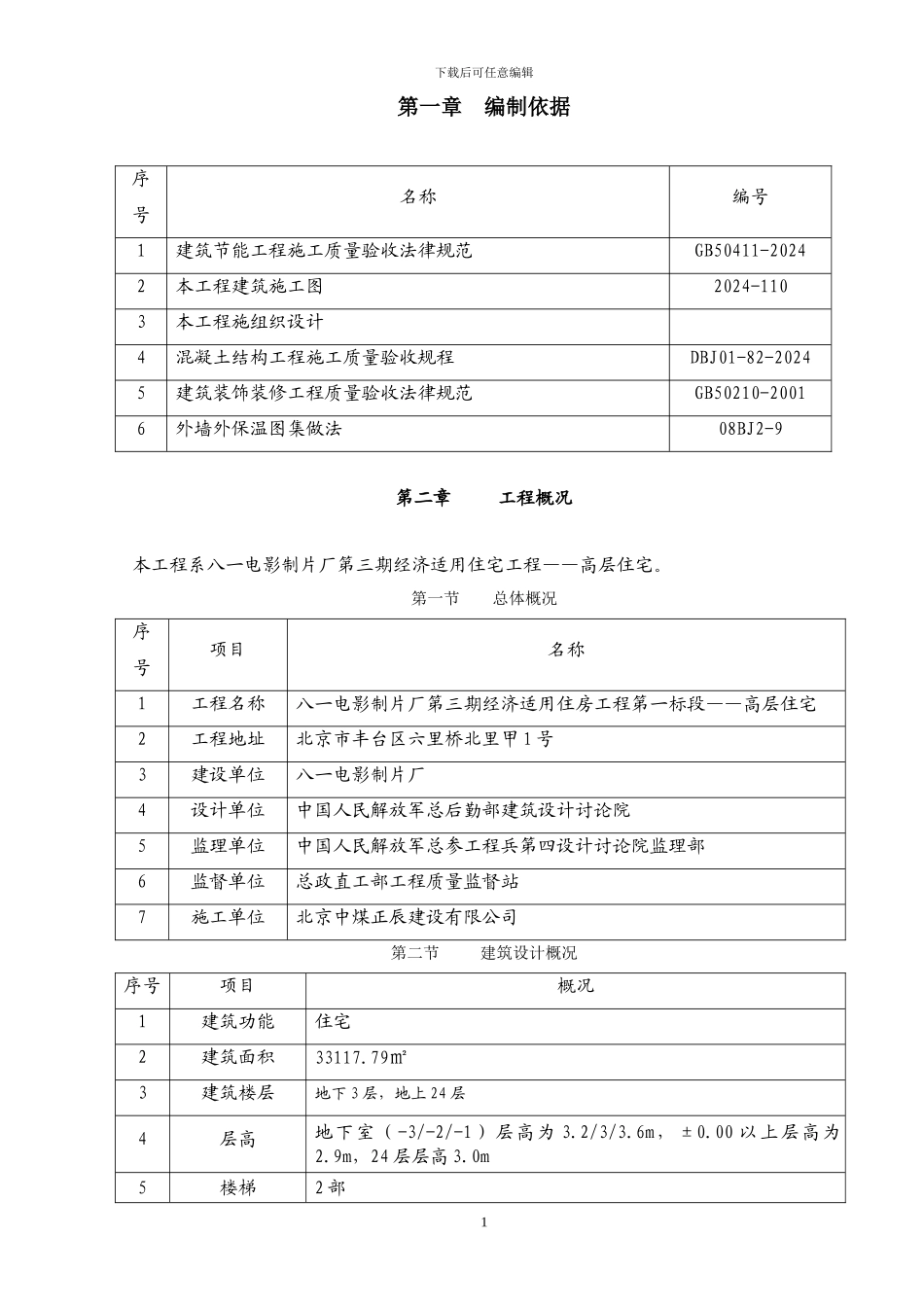

下载后可任意编辑第一章 编制依据序号名称编号1建筑节能工程施工质量验收法律规范GB50411-20242本工程建筑施工图2024-1103本工程施组织设计4混凝土结构工程施工质量验收规程DBJ01-82-20245建筑装饰装修工程质量验收法律规范GB50210-20016外墙外保温图集做法08BJ2-9第二章工程概况本工程系八一电影制片厂第三期经济适用住宅工程——高层住宅。第一节 总体概况序号项目名称1工程名称八一电影制片厂第三期经济适用住房工程第一标段——高层住宅2工程地址北京市丰台区六里桥北里甲 1 号3建设单位八一电影制片厂4设计单位中国人民解放军总后勤部建筑设计讨论院5监理单位中国人民解放军总参工程兵第四设计讨论院监理部6监督单位总政直工部工程质量监督站7施工单位北京中煤正辰建设有限公司第二节 建筑设计概况序号项目概况1建筑功能住宅2建筑面积33117.79㎡3建筑楼层地下 3 层，地上 24 层4层高地下室（-3/-2/-1）层高为 3.2/3/3.6m，±0.00 以上层高为2.9m，24 层层高 3.0m5楼梯2 部1下载后可任意编辑电梯4 部6抗力等级核六级7防化等级丁级8地下防水做法两道设防，一是：S8 钢筋砼自防水，二是：底板为 4 厚贴必定BAC 双面自粘防水卷材（BS-E4），外墙为两层 1.5 厚贴必定 P 型（或 PET）单面自粘防水卷材（BS-E14），顶板为 SBS（Ⅲ+Ⅲ）防水卷材。9门窗设计外门窗均采纳断桥铝合金窗；户门采纳四防门（乙级防火）；地下室出口采纳钢制防火门、防火卷帘门；地下 3 层人防门等10内装修做法楼地面做法有水泥地面、防滑砖、通体砖，细石混凝土地面等；墙面做法彩色瓷砖、乳胶漆涂料；顶棚做法乳胶漆涂料。11±0.000 标高±0.000=47.2m12室内外高差0.9m第三节 结构设计概况序号项 目概 况1地下水位地下水位低于基础标高，无需降水。2地基持力层持力层土质为卵石层，地基承载力特征值 fka=400KPa3结构形式现浇钢筋混凝土剪力墙结构4 基础形式满堂红筏板基础5主要构件断面尺寸基础底板筏板基础为 800 厚 墙（厚）300，250，200，650板200、180、150、1206混凝土强度等级基础底板 C30；地下三层至地上八层墙 C40；九层以上墙 C30；各层梁、板、楼梯：C30；二次结构构造柱、过梁、其他构件 C20。7填充墙填充墙采纳加气混凝土砌块，其密度为 600kg/m3，强度等级 A3.5，M5 专用砂浆砌筑。2下载后可任意编辑8砼抗渗等级地下室外墙、基础为抗渗混凝土，抗渗等级为 P89钢筋保护层(mm)基础（有垫层）：40；基础底板上部...
