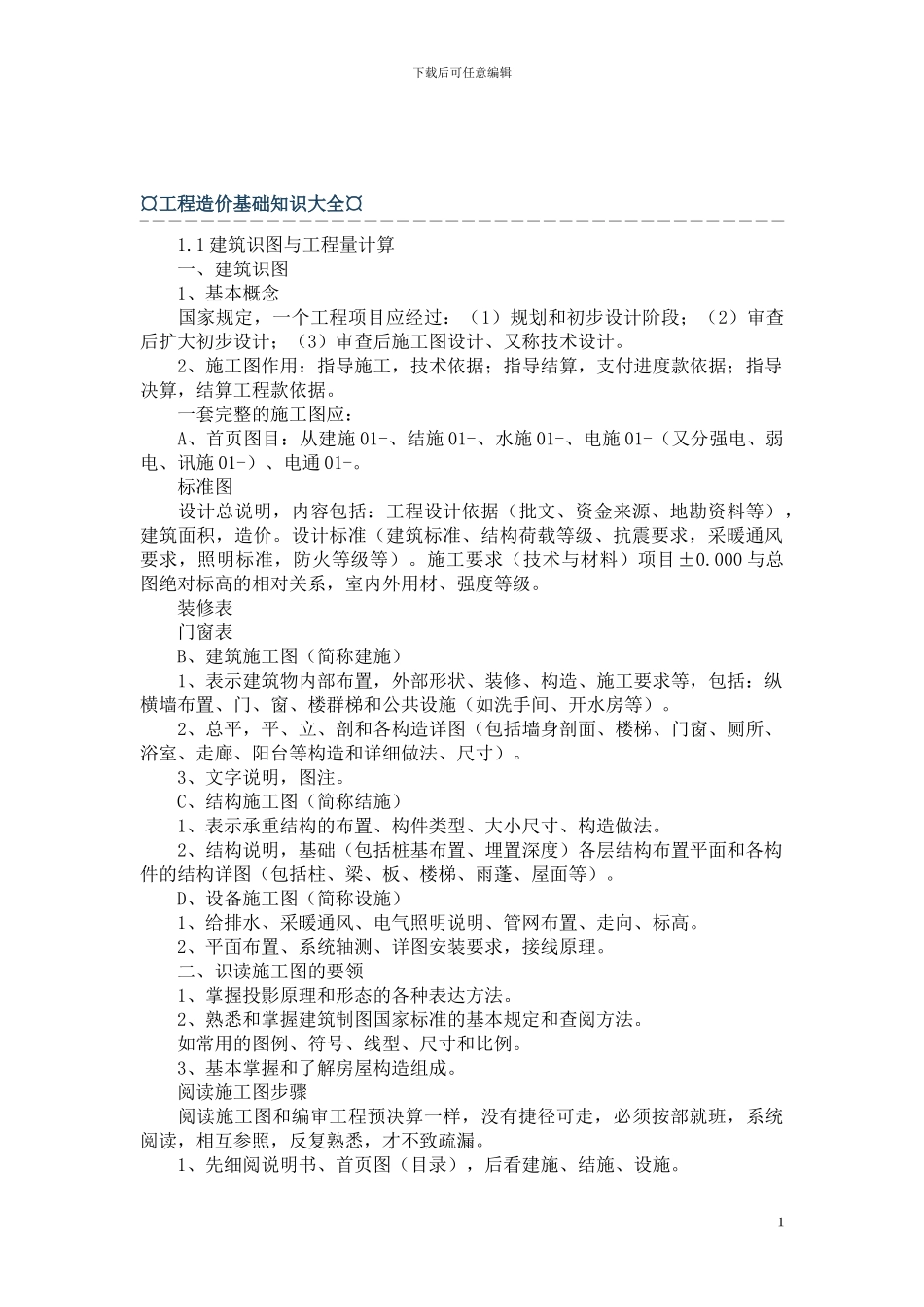

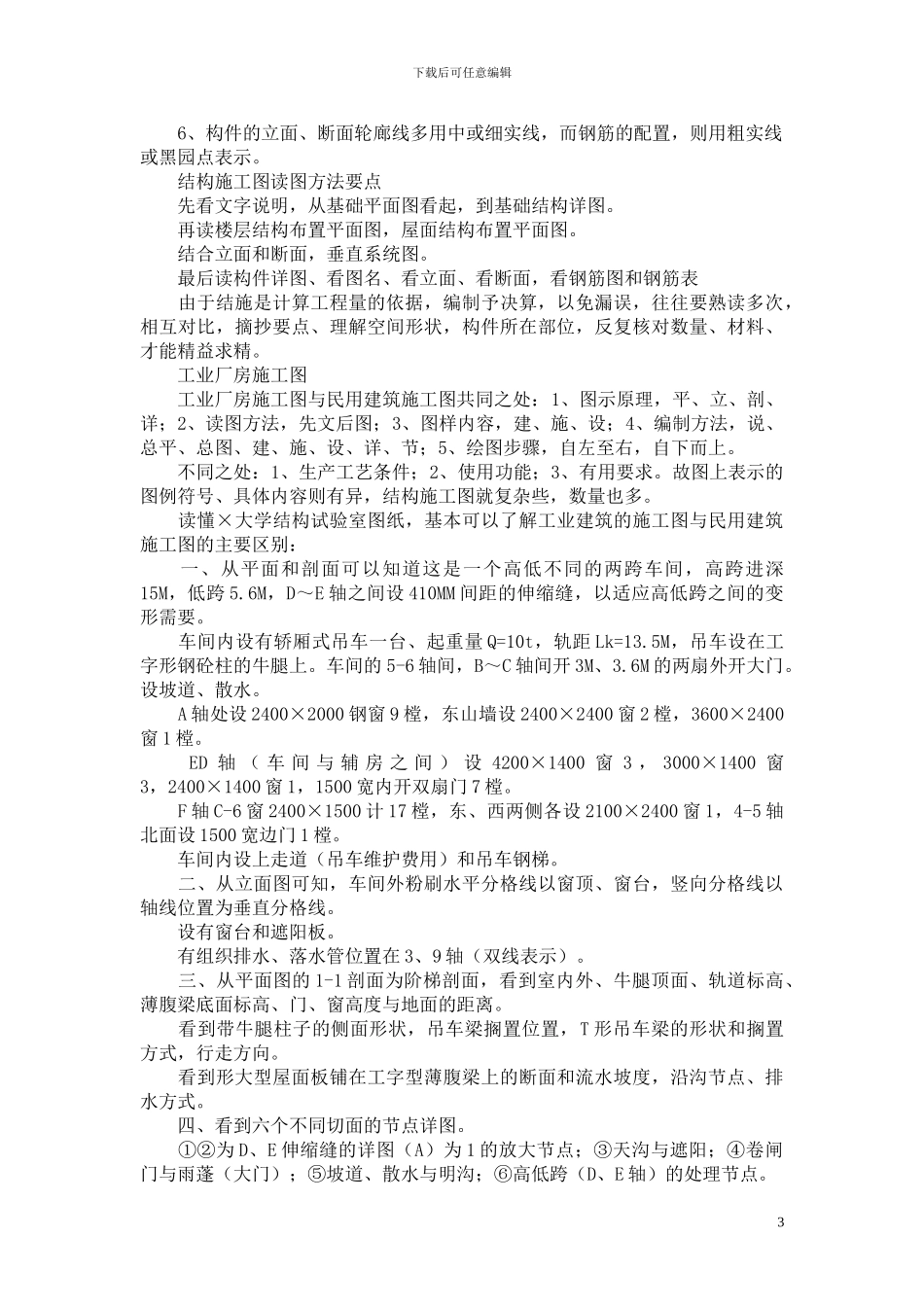

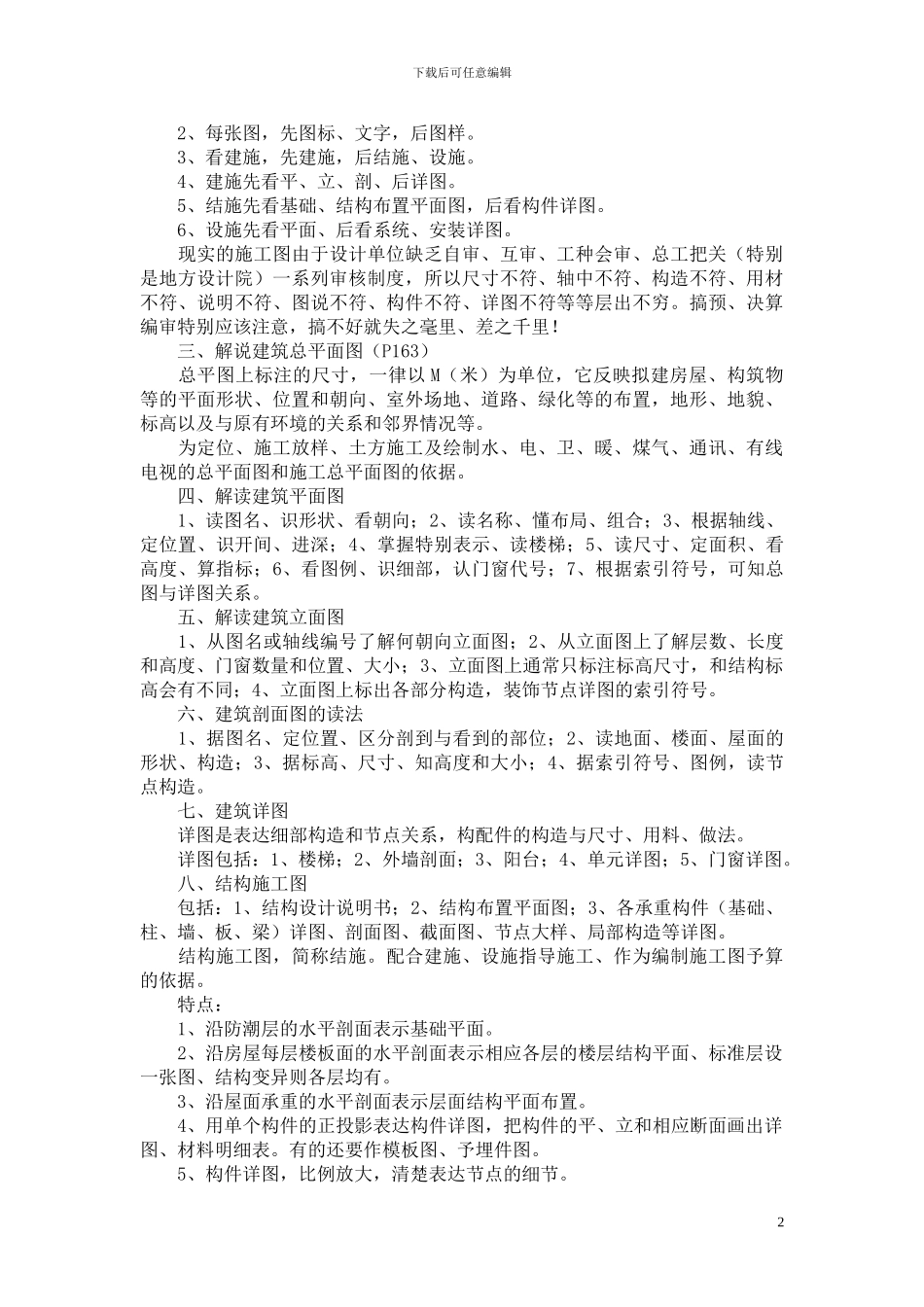

下载后可任意编辑 ¤工程造价基础知识大全¤ 1.1 建筑识图与工程量计算 一、建筑识图 1、基本概念 国家规定，一个工程项目应经过：（1）规划和初步设计阶段；（2）审查后扩大初步设计；（3）审查后施工图设计、又称技术设计。 2、施工图作用：指导施工，技术依据；指导结算，支付进度款依据；指导决算，结算工程款依据。 一套完整的施工图应： A、首页图目：从建施 01-、结施 01-、水施 01-、电施 01-（又分强电、弱电、讯施 01-）、电通 01-。 标准图 设计总说明，内容包括：工程设计依据（批文、资金来源、地勘资料等），建筑面积，造价。设计标准（建筑标准、结构荷载等级、抗震要求，采暖通风要求，照明标准，防火等级等）。施工要求（技术与材料）项目±0.000 与总图绝对标高的相对关系，室内外用材、强度等级。 装修表 门窗表 B、建筑施工图（简称建施） 1、表示建筑物内部布置，外部形状、装修、构造、施工要求等，包括：纵横墙布置、门、窗、楼群梯和公共设施（如洗手间、开水房等）。 2、总平，平、立、剖和各构造详图（包括墙身剖面、楼梯、门窗、厕所、浴室、走廊、阳台等构造和详细做法、尺寸）。 3、文字说明，图注。 C、结构施工图（简称结施） 1、表示承重结构的布置、构件类型、大小尺寸、构造做法。 2、结构说明，基础（包括桩基布置、埋置深度）各层结构布置平面和各构件的结构详图（包括柱、梁、板、楼梯、雨蓬、屋面等）。 D、设备施工图（简称设施） 1、给排水、采暖通风、电气照明说明、管网布置、走向、标高。 2、平面布置、系统轴测、详图安装要求，接线原理。 二、识读施工图的要领 1、掌握投影原理和形态的各种表达方法。 2、熟悉和掌握建筑制图国家标准的基本规定和查阅方法。 如常用的图例、符号、线型、尺寸和比例。 3、基本掌握和了解房屋构造组成。 阅读施工图步骤 阅读施工图和编审工程预决算一样，没有捷径可走，必须按部就班，系统阅读，相互参照，反复熟悉，才不致疏漏。 1、先细阅说明书、首页图（目录），后看建施、结施、设施。1下载后可任意编辑 2、每张图，先图标、文字，后图样。 3、看建施，先建施，后结施、设施。 4、建施先看平、立、剖、后详图。 5、结施先看基础、结构布置平面图，后看构件详图。 6、设施先看平面、后看系统、安装详图。 现实的施工图由于设计单位缺乏自审、互审、工种会审、总工把关（特别是地方设计院）一系列审核制度，所以尺寸不...
