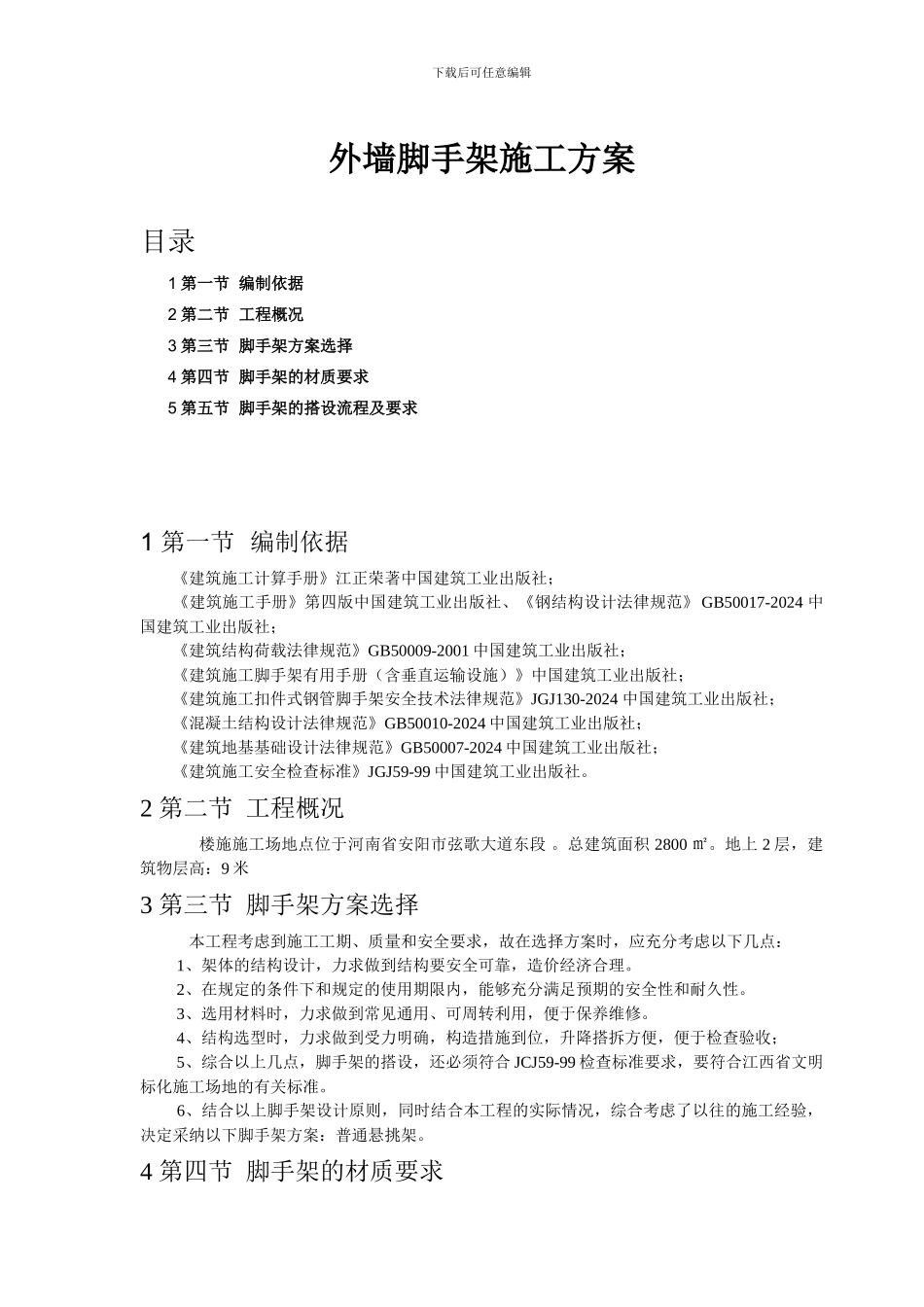

下载后可任意编辑外墙脚手架施工方案目录1 第一节 编制依据 2 第二节 工程概况3 第三节 脚手架方案选择4 第四节 脚手架的材质要求5 第五节 脚手架的搭设流程及要求 1 第一节 编制依据 《建筑施工计算手册》江正荣著中国建筑工业出版社； 《建筑施工手册》第四版中国建筑工业出版社、《钢结构设计法律规范》 GB50017-2024 中国建筑工业出版社； 《建筑结构荷载法律规范》GB50009-2001 中国建筑工业出版社； 《建筑施工脚手架有用手册（含垂直运输设施）》中国建筑工业出版社； 《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-2024 中国建筑工业出版社； 《混凝土结构设计法律规范》GB50010-2024 中国建筑工业出版社； 《建筑地基基础设计法律规范》GB50007-2024 中国建筑工业出版社； 《建筑施工安全检查标准》JGJ59-99 中国建筑工业出版社。2 第二节 工程概况 楼施施工场地点位于河南省安阳市弦歌大道东段 。总建筑面积 2800 ㎡。地上 2 层，建筑物层高：9 米3 第三节 脚手架方案选择 本工程考虑到施工工期、质量和安全要求，故在选择方案时，应充分考虑以下几点： 1、架体的结构设计，力求做到结构要安全可靠，造价经济合理。 2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。 3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。 4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收； 5、综合以上几点，脚手架的搭设，还必须符合 JCJ59-99 检查标准要求，要符合江西省文明标化施工场地的有关标准。 6、结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采纳以下脚手架方案：普通悬挑架。4 第四节 脚手架的材质要求下载后可任意编辑4.1 普通悬挑架 l、钢管脚落地手架，选用外径 48mm，壁厚 3.20mm，钢材强度等级 Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。 2、本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部《钢管脚手扣件标准》JGJ22-85 的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动...
