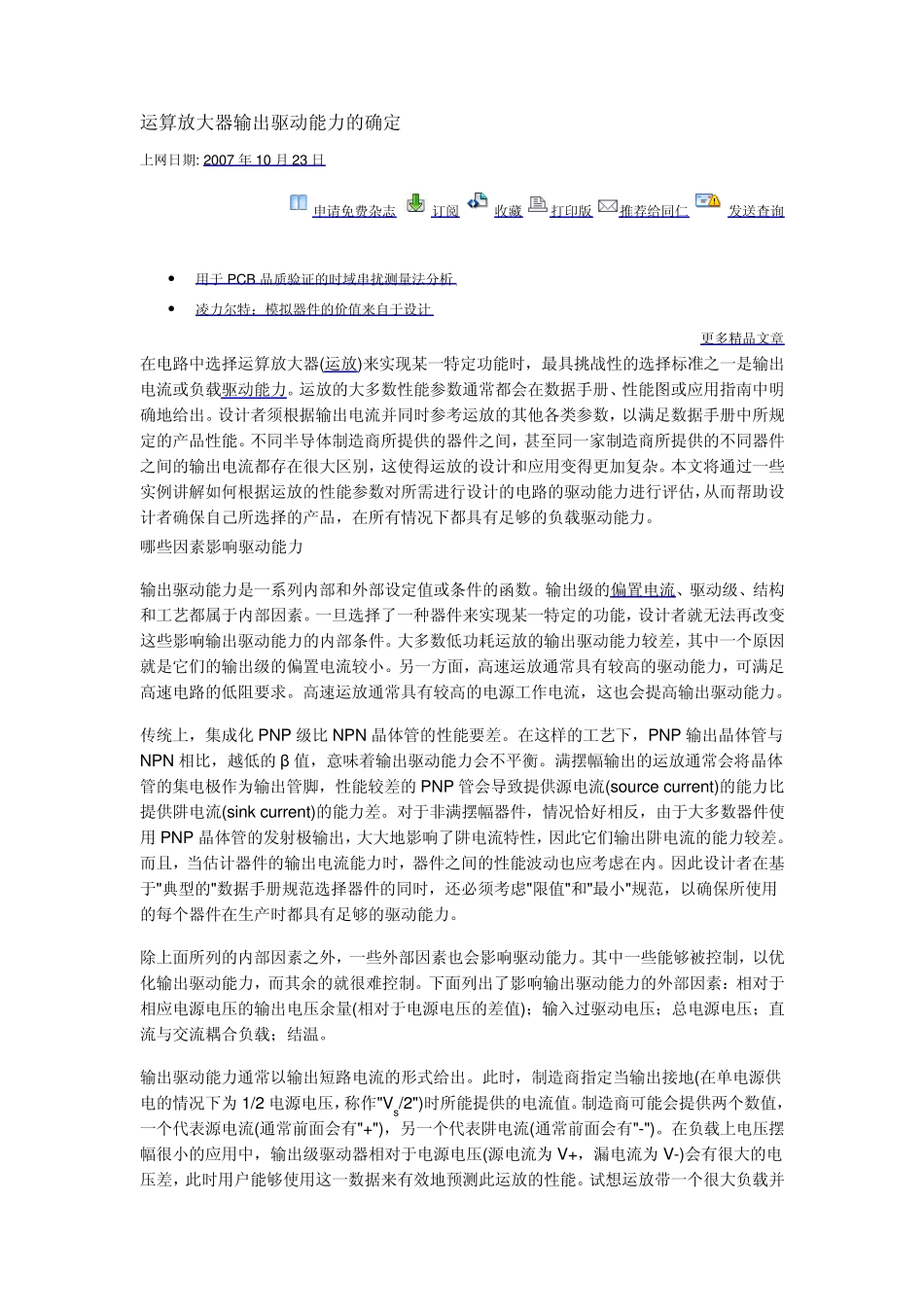

运算放大器输出驱动能力的确定 上网日期: 2007 年10 月23 日 申请免费杂志 订阅 收藏 打印版 推荐给同仁 发送查询  用于PCB 品质验证的时域串扰测量法分析  凌力尔特：模拟器件的价值来自于设计 更多精品文章 在电路中选择运算放大器(运放)来实现某一特定功能时，最具挑战性的选择标准之一是输出电流或负载驱动能力。运放的大多数性能参数通常都会在数据手册、性能图或应用指南中明确地给出。设计者须根据输出电流并同时参考运放的其他各类参数，以满足数据手册中所规定的产品性能。不同半导体制造商所提供的器件之间，甚至同一家制造商所提供的不同器件之间的输出电流都存在很大区别，这使得运放的设计和应用变得更加复杂。本文将通过一些实例讲解如何根据运放的性能参数对所需进行设计的电路的驱动能力进行评估，从而帮助设计者确保自己所选择的产品，在所有情况下都具有足够的负载驱动能力。 哪些因素影响驱动能力 输出驱动能力是一系列内部和外部设定值或条件的函数。输出级的偏置电流、驱动级、结构和工艺都属于内部因素。一旦选择了一种器件来实现某一特定的功能，设计者就无法再改变这些影响输出驱动能力的内部条件。大多数低功耗运放的输出驱动能力较差，其中一个原因就是它们的输出级的偏置电流较小。另一方面，高速运放通常具有较高的驱动能力，可满足高速电路的低阻要求。高速运放通常具有较高的电源工作电流，这也会提高输出驱动能力。 传统上，集成化 PNP 级比 NPN 晶体管的性能要差。在这样的工艺下，PNP 输出晶体管与NPN 相比，越低的β 值，意味着输出驱动能力会不平衡。满摆幅输出的运放通常会将晶体管的集电极作为输出管脚，性能较差的PNP 管会导致提供源电流(sou rce cu rrent)的能力比提供阱电流(sink cu rrent)的能力差。对于非满摆幅器件，情况恰好相反，由于大多数器件使用PNP 晶体管的发射极输出，大大地影响了阱电流特性，因此它们输出阱电流的能力较差。而且，当估计器件的输出电流能力时，器件之间的性能波动也应考虑在内。因此设计者在基于"典型的"数据手册规范选择器件的同时，还必须考虑"限值"和"最小"规范，以确保所使用的每个器件在生产时都具有足够的驱动能力。 除上面所列的内部因素之外，一些外部因素也会影响驱动能力。其中一些能够被控制，以优化输出驱动能力，而其余的就很难控制。下面列出了影响输出驱动能力的外部因素：相对于相应电源电压的输出电压余量(相对于...
