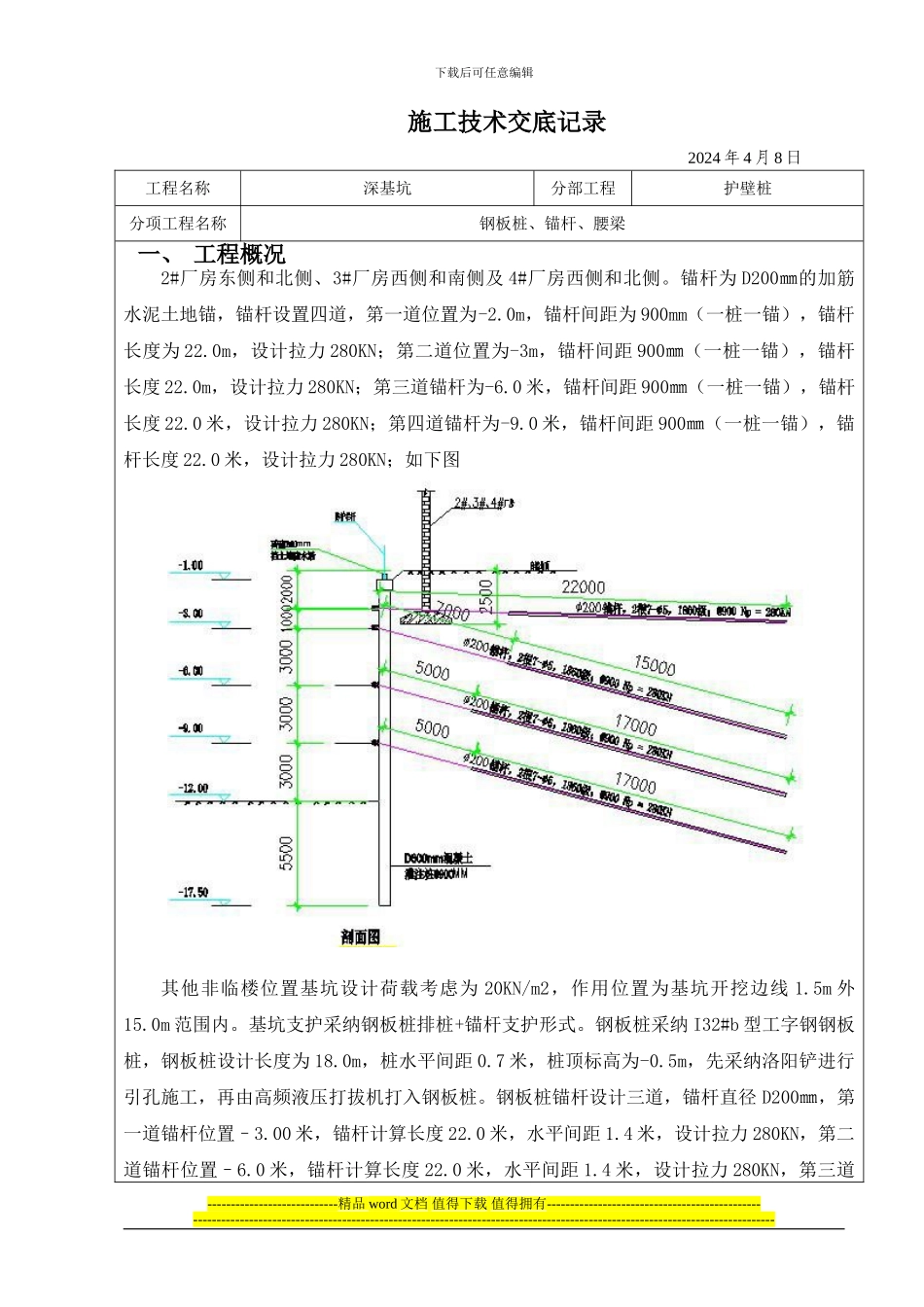

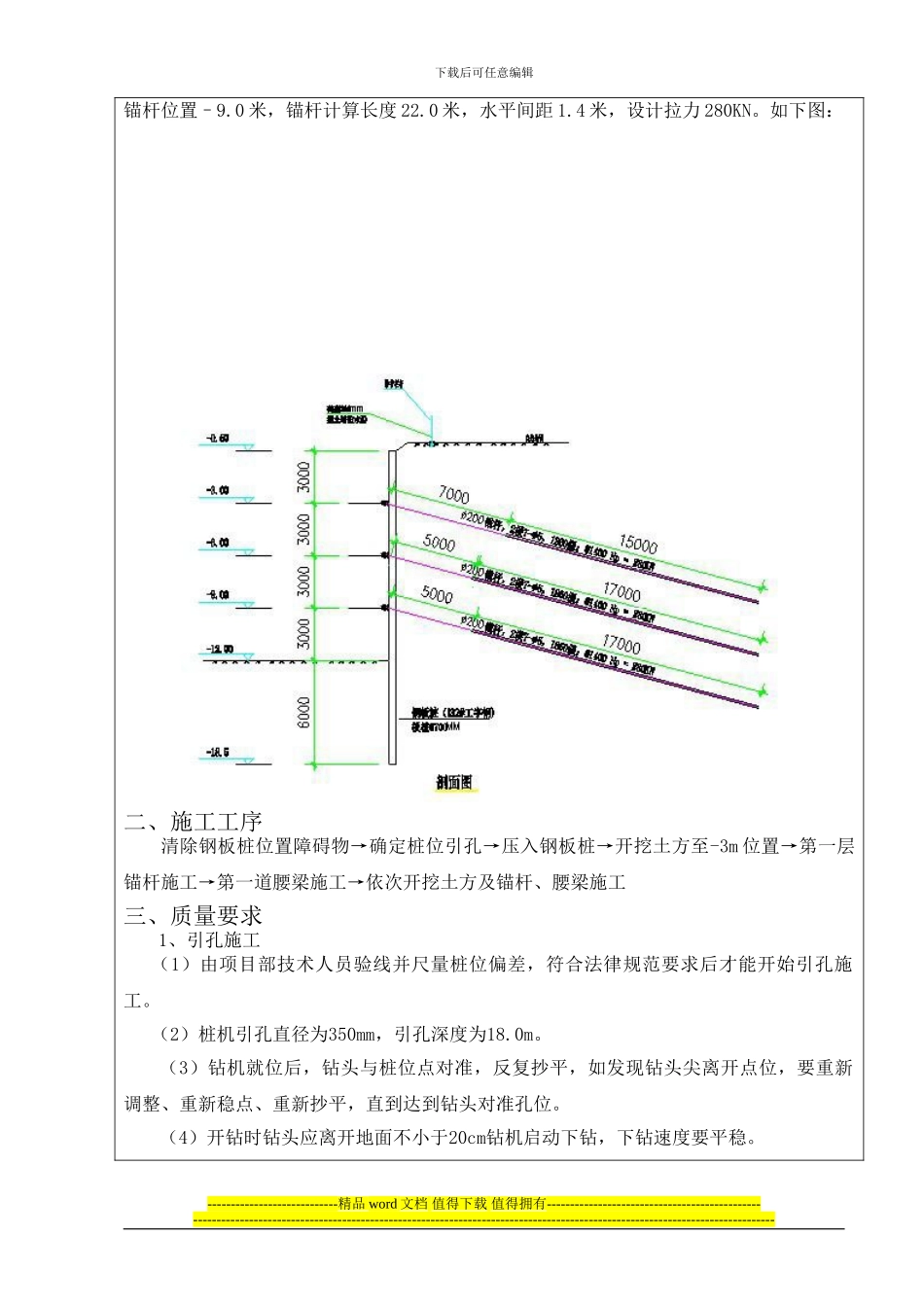

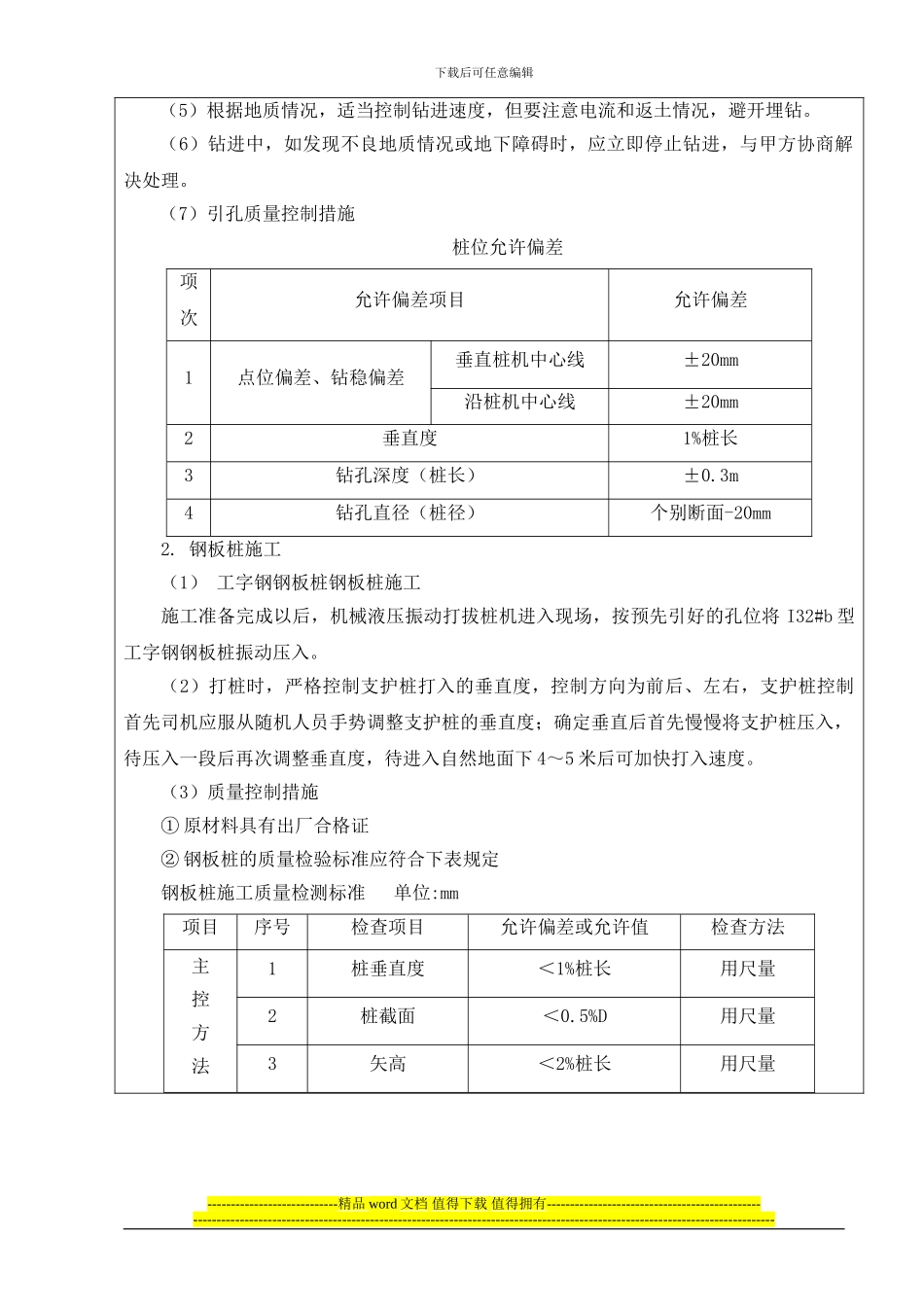

下载后可任意编辑施工技术交底记录 2024 年 4 月 8 日工程名称深基坑分部工程护壁桩分项工程名称钢板桩、锚杆、腰梁一、 工程概况2#厂房东侧和北侧、3#厂房西侧和南侧及 4#厂房西侧和北侧。锚杆为 D200㎜的加筋水泥土地锚,锚杆设置四道,第一道位置为-2.0m,锚杆间距为 900mm(一桩一锚),锚杆长度为 22.0m,设计拉力 280KN;第二道位置为-3m,锚杆间距 900㎜(一桩一锚),锚杆长度 22.0m,设计拉力 280KN;第三道锚杆为-6.0 米,锚杆间距 900㎜(一桩一锚),锚杆长度 22.0 米,设计拉力 280KN;第四道锚杆为-9.0 米,锚杆间距 900㎜(一桩一锚),锚杆长度 22.0 米,设计拉力 280KN;如下图其他非临楼位置基坑设计荷载考虑为 20KN/m2,作用位置为基坑开挖边线 1.5m 外15.0m 范围内。基坑支护采纳钢板桩排桩+锚杆支护形式。钢板桩采纳 I32#b 型工字钢钢板桩,钢板桩设计长度为 18.0m,桩水平间距 0.7 米,桩顶标高为-0.5m,先采纳洛阳铲进行引孔施工,再由高频液压打拔机打入钢板桩。钢板桩锚杆设计三道,锚杆直径 D200㎜,第一道锚杆位置–3.00 米,锚杆计算长度 22.0 米,水平间距 1.4 米,设计拉力 280KN,第二道锚杆位置–6.0 米,锚杆计算长度 22.0 米,水平间距 1.4 米,设计拉力 280KN,第三道----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑锚杆位置–9.0 米,锚杆计算长度 22.0 米,水平间距 1.4 米,设计拉力 280KN。如下图:二、施工工序清除钢板桩位置障碍物→确定桩位引孔→压入钢板桩→开挖土方至-3m 位置→第一层锚杆施工→第一道腰梁施工→依次开挖土方及锚杆、腰梁施工三、质量要求 1、引孔施工(1)由项目部技术人员验线并尺量桩位偏差,符合法律规范要求后才能开始引孔施工。(2)桩机引孔直径为350mm,引孔深度为18.0m。(3)钻机就位后,钻头与桩位点对准,反复抄平,如发现钻头尖离开点位,要重新调整、重新稳点、重新抄平,直到达到钻头对准孔位。(4)开钻时钻头应离开地面不小于20cm钻机启动下钻,下钻速度要平稳。----------------------------精品 word 文档 值得下载 值得拥有-------------------------------------------------...
