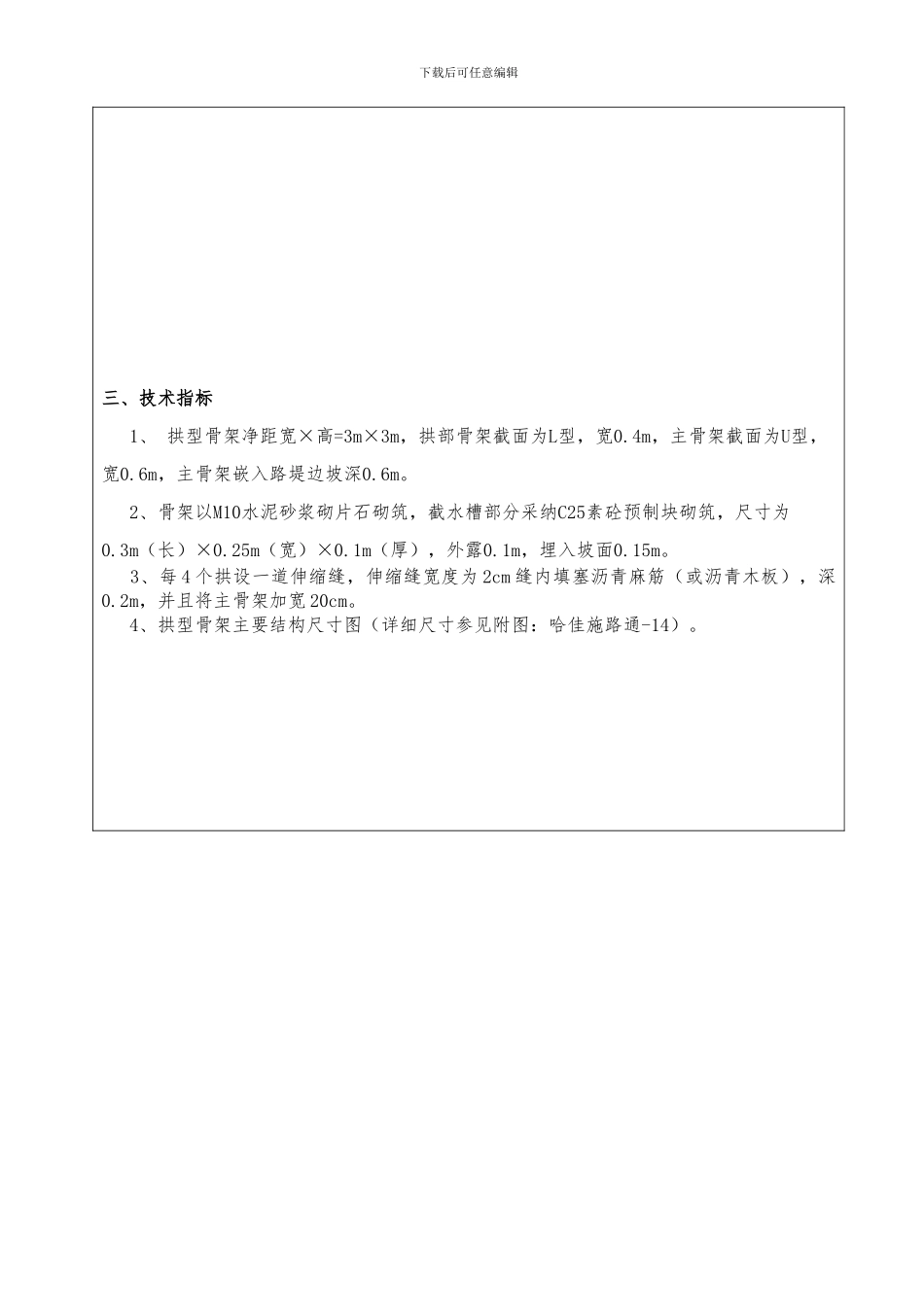

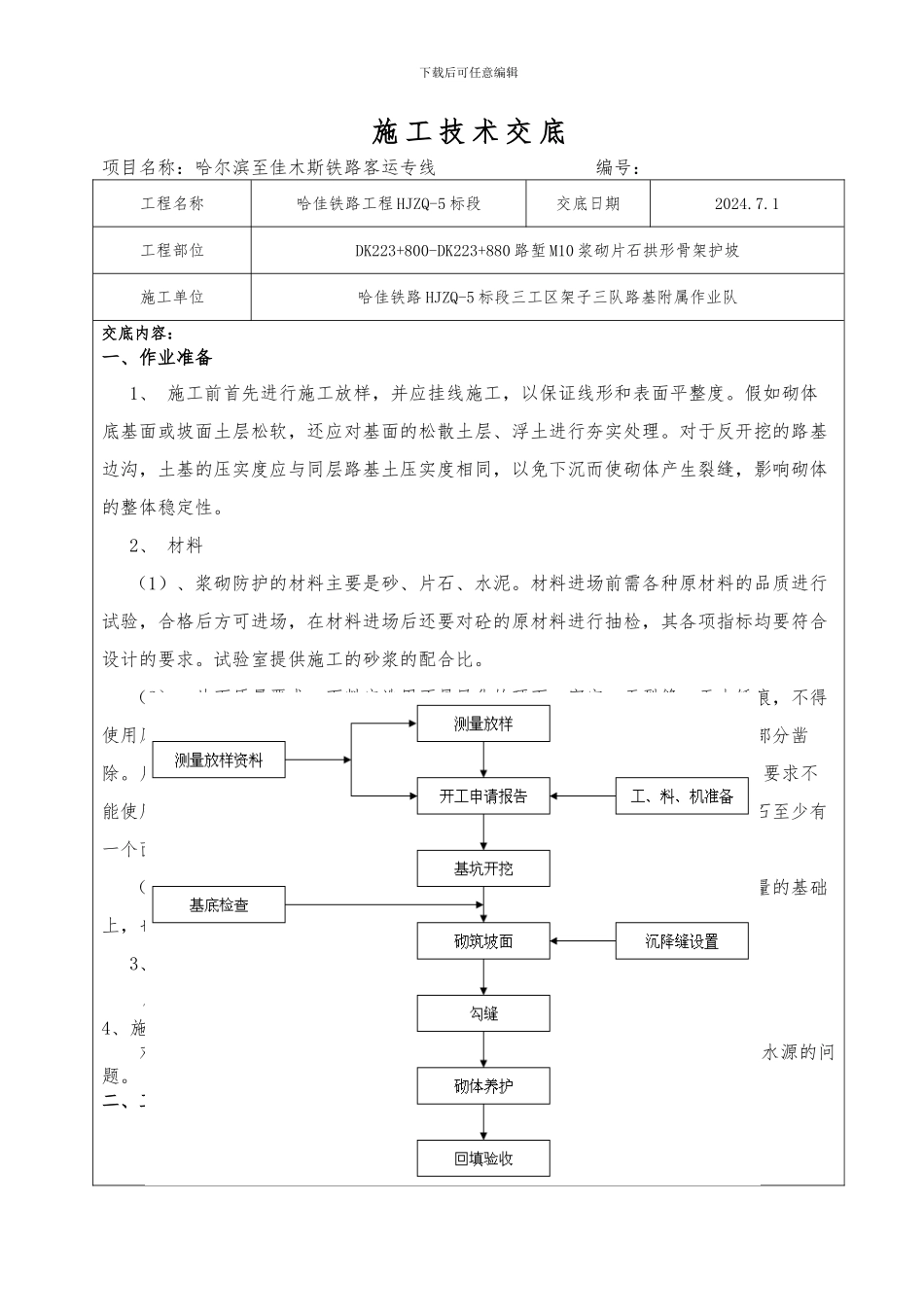

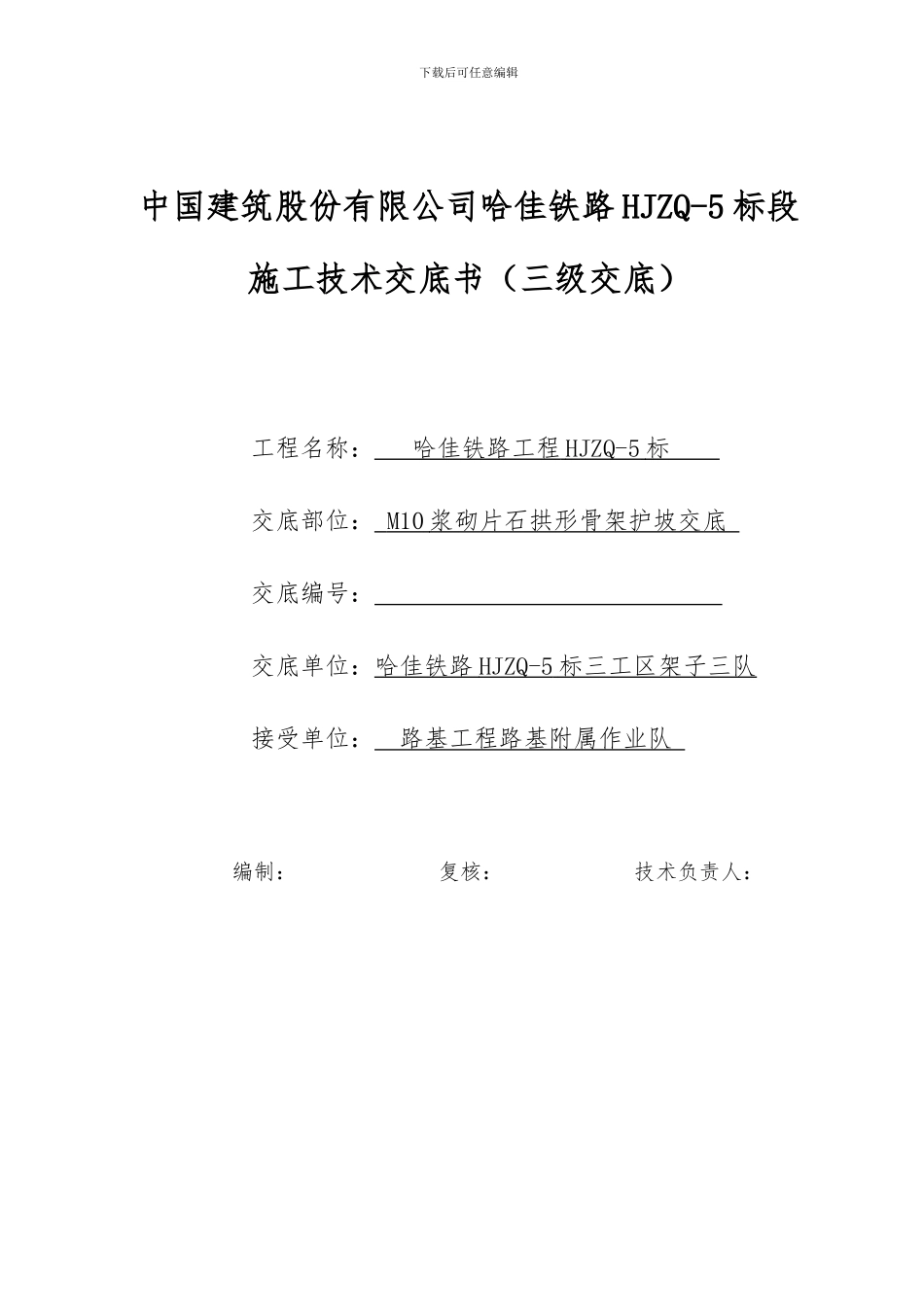

下载后可任意编辑中国建筑股份有限公司哈佳铁路 HJZQ-5 标段施工技术交底书（三级交底）工程名称： 哈佳铁路工程 HJZQ-5 标 交底部位： M10 浆砌片石拱形骨架护坡交底 交底编号： 交底单位：哈佳铁路 HJZQ-5 标三工区架子三队 接受单位： 路基工程路基附属作业队 编制： 复核： 技术负责人：下载后可任意编辑施 工 技 术 交 底项目名称：哈尔滨至佳木斯铁路客运专线 编号：工程名称哈佳铁路工程 HJZQ-5 标段交底日期2024.7.1工程部位DK223+800-DK223+880 路堑 M10 浆砌片石拱形骨架护坡施工单位哈佳铁路 HJZQ-5 标段三工区架子三队路基附属作业队交底内容：一、作业准备1、 施工前首先进行施工放样，并应挂线施工，以保证线形和表面平整度。假如砌体底基面或坡面土层松软，还应对基面的松散土层、浮土进行夯实处理。对于反开挖的路基边沟，土基的压实度应与同层路基土压实度相同，以免下沉而使砌体产生裂缝，影响砌体的整体稳定性。2、 材料（1）、浆砌防护的材料主要是砂、片石、水泥。材料进场前需各种原材料的品质进行试验，合格后方可进场，在材料进场后还要对砼的原材料进行抽检，其各项指标均要符合设计的要求。试验室提供施工的砂浆的配合比。 （2）、片石质量要求。石料应选用不易风化的硬石、密实、无裂缝、无水锈痕，不得使用风化严重、无工作面、含有泥土的片石，片石在使用前应用水冲洗并将尖锐部分凿除。片石的抗压强度不小于30MPa。由于拱型骨架护坡浆砌片石设计厚度为60cm，要求不能使用卵石及薄片石，片石进场后要经过细心筛选，必要时要加工处理，使得片石至少有一个面为平面且色泽一致。（3）、砂浆中所用砂，宜采纳中粗砂，当缺乏中粗砂时，在适当增加水泥用量的基础上，也可采纳细砂。砂的最大粒径不宜超过5㎜。3、施工设备小型运输设备、砂浆拌合机、磅秤。4、施工场地对路基边坡清理完毕后，将场地清理平整，合理解决原材料的堆放、电力、水源的问题。二、工艺流程下载后可任意编辑三、技术指标1、 拱型骨架净距宽×高=3m×3m，拱部骨架截面为L型，宽0.4m，主骨架截面为U型，宽0.6m，主骨架嵌入路堤边坡深0.6m。2、骨架以M10水泥砂浆砌片石砌筑，截水槽部分采纳C25素砼预制块砌筑，尺寸为0.3m（长）×0.25m（宽）×0.1m（厚），外露0.1m，埋入坡面0.15m。 3、每 4 个拱设一道伸缩缝，伸缩缝宽度为 2cm 缝内填塞沥青麻筋（或沥青木板），深0.2m，并且将主骨架加宽 20cm。 4、拱型骨...
