远大培训资料幕墙构件加工设计VIP免费

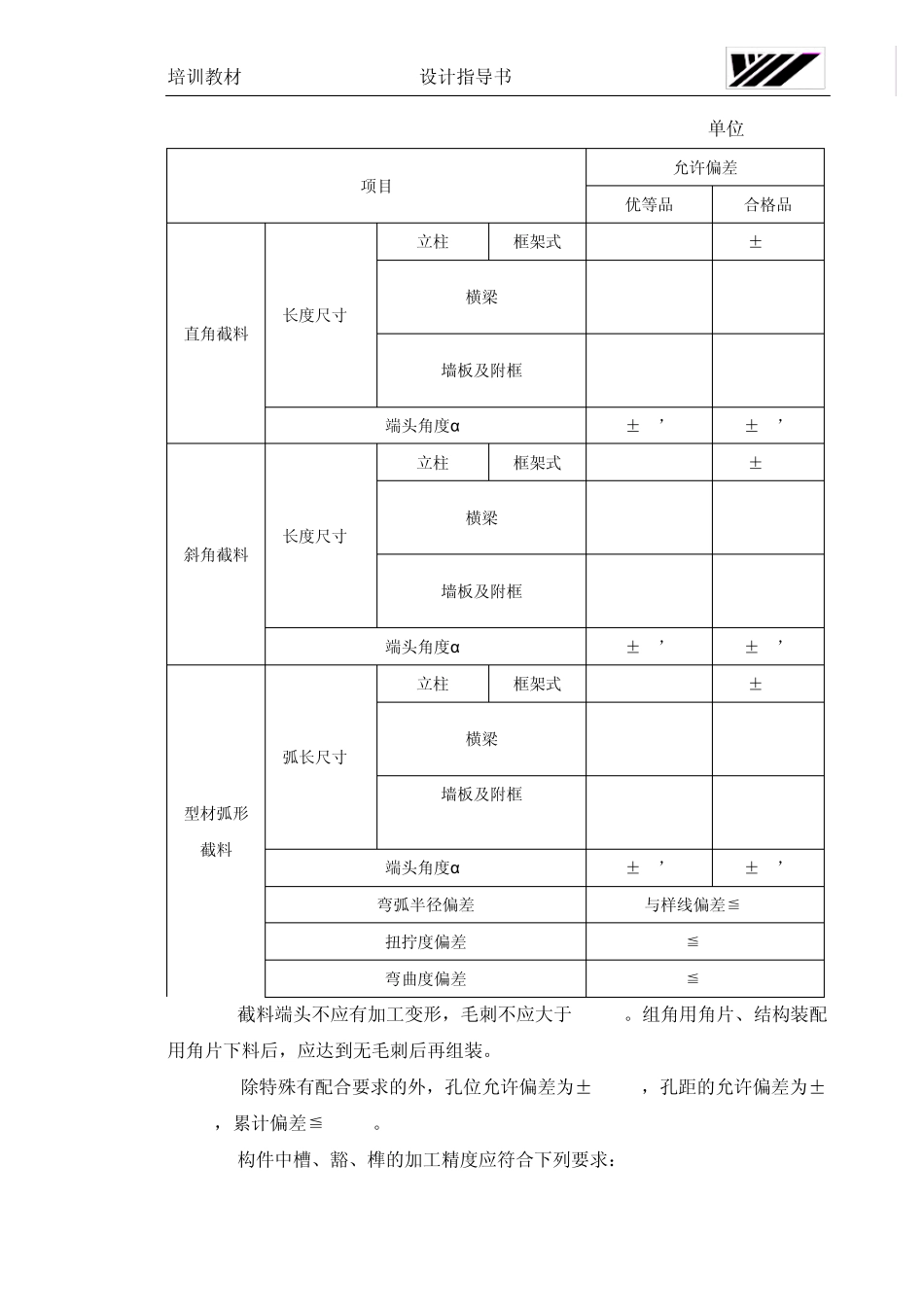

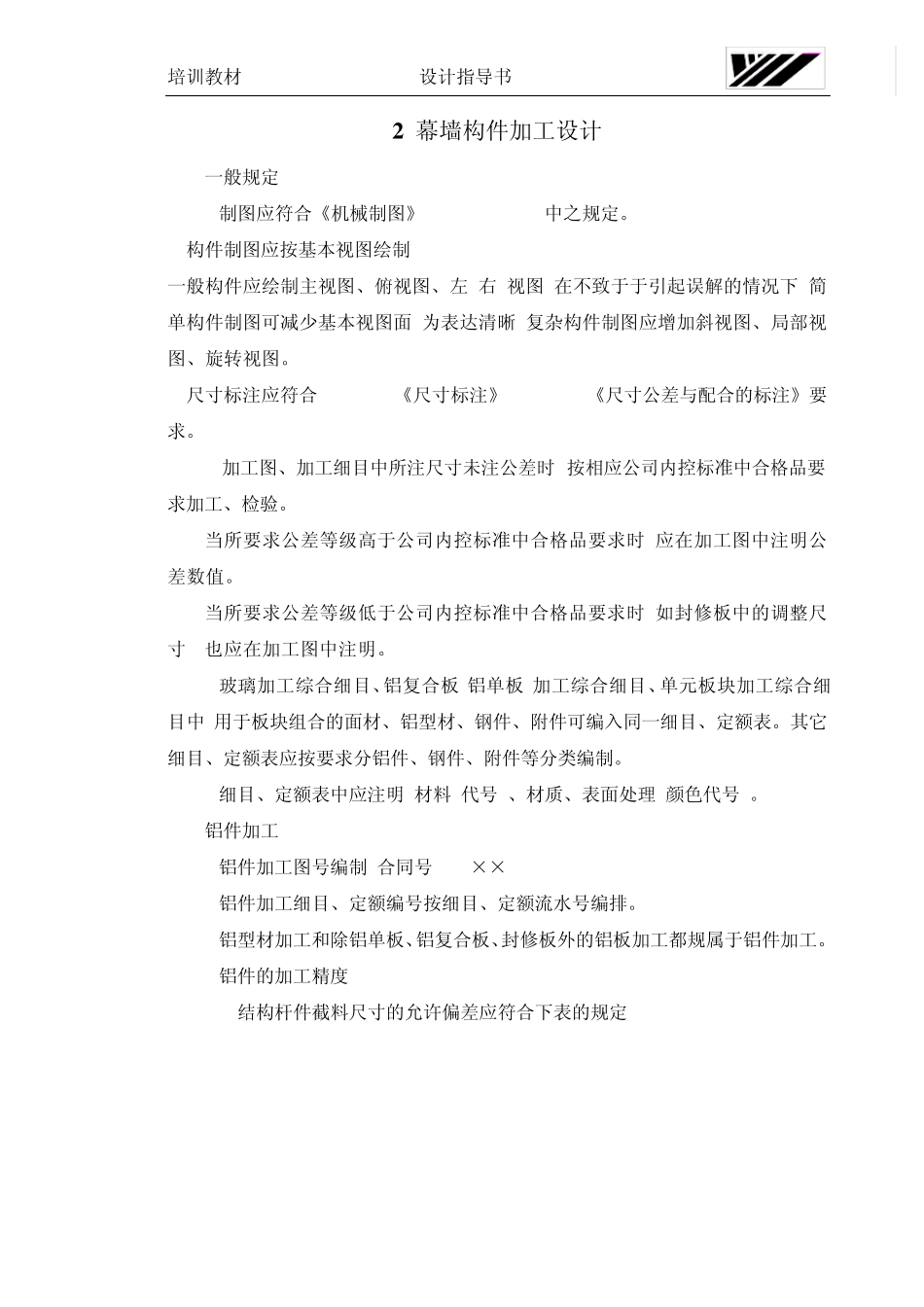

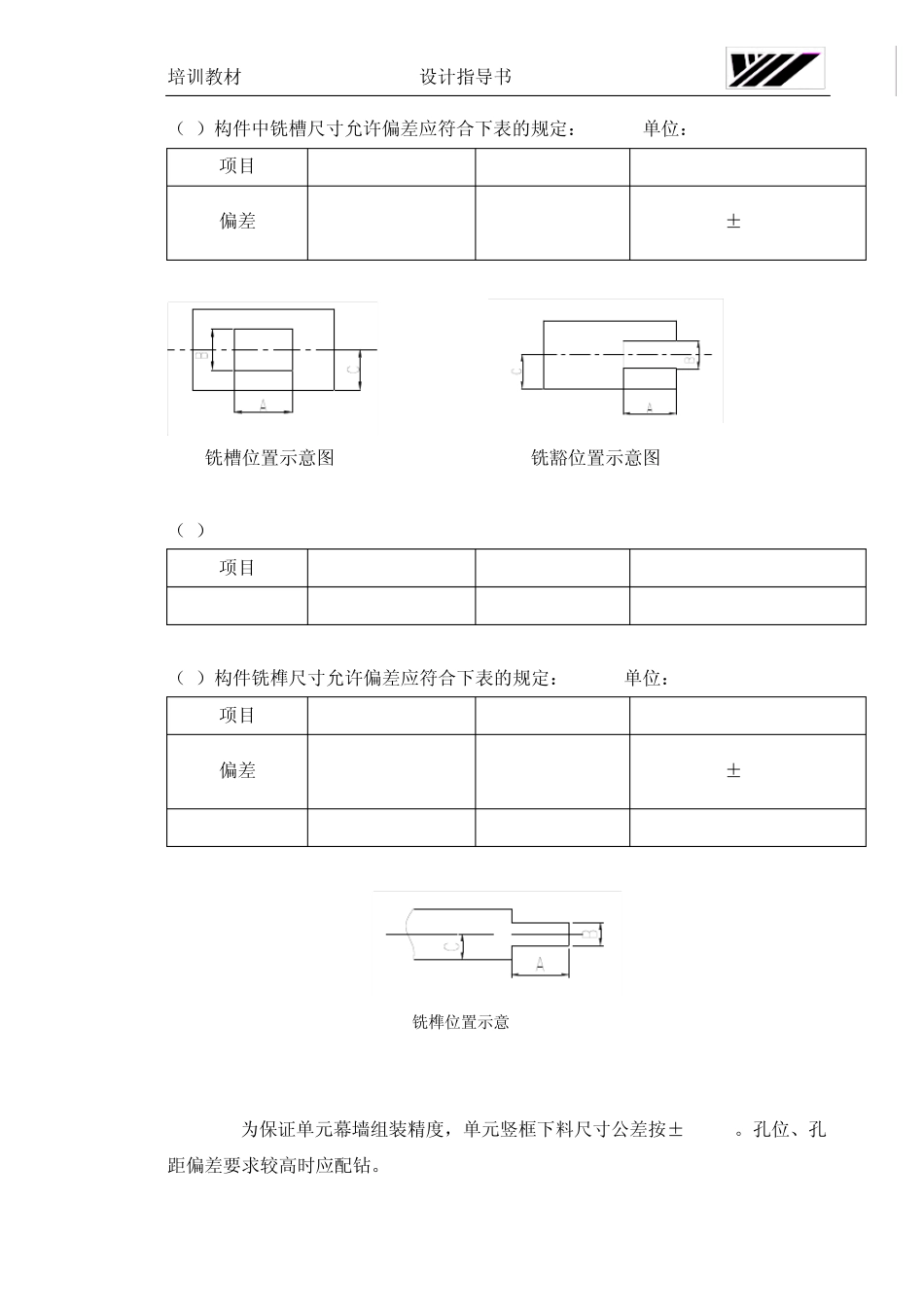

培训教材 设计指导书 2 幕墙构件加工设计 2.1 一般规定 2.1.1制图应符合《机械制图》(GB4457-4460)中之规定。 1)构件制图应按基本视图绘制, 一般构件应绘制主视图、俯视图、左(右)视图,在不致于于引起误解的情况下,简单构件制图可减少基本视图面,为表达清晰,复杂构件制图应增加斜视图、局部视图、旋转视图。 2)尺寸标注应符合 GB4458.4《尺寸标注》,GB4458.5《尺寸公差与配合的标注》要求。 2.1.2加工图、加工细目中所注尺寸未注公差时,按相应公司内控标准中合格品要求加工、检验。 当所要求公差等级高于公司内控标准中合格品要求时,应在加工图中注明公差数值。 当所要求公差等级低于公司内控标准中合格品要求时(如封修板中的调整尺寸),也应在加工图中注明。 2.1.3玻璃加工综合细目、铝复合板(铝单板)加工综合细目、单元板块加工综合细目中,用于板块组合的面材、铝型材、钢件、附件可编入同一细目、定额表。其它细目、定额表应按要求分铝件、钢件、附件等分类编制。 2.1.4细目、定额表中应注明:材料(代号)、材质、表面处理(颜色代号)。 2.2 铝件加工 2.2.1铝件加工图号编制:合同号-LJG×× 2.2.2铝件加工细目、定额编号按细目、定额流水号编排。 2.2.3铝型材加工和除铝单板、铝复合板、封修板外的铝板加工都规属于铝件加工。 2.2.4铝件的加工精度 2.2.4.1结构杆件截料尺寸的允许偏差应符合下表的规定: 培训教材 设计指导书 单位mm. 项目 允许偏差 优等品 合格品 直角截料 长度尺寸L 立柱 框架式 ±1.0 横梁 0 -0.3 0 -0.5 墙板及附框 0 -0.5 0 -1.0 端头角度α ±10’ ±15’ 斜角截料 长度尺寸L 立柱 框架式 ±1.0 横梁 0 -0.3 0 -0.5 墙板及附框 0 -0.5 0 -1.0 端头角度α ±10’ ±15’ 型材弧形截料 弧长尺寸L 立柱 框架式 ±1.0 横梁 0 -0.3 0 -0.5 墙板及附框 0 -0.5 0 -1.0 端头角度α ±10’ ±15’ 弯弧半径偏差 与样线偏差≦2.0 扭拧度偏差 ≦2.0 弯曲度偏差 ≦2.0 2.2.4.2截料端头不应有加工变形，毛刺不应大于 0.2mm。组角用角片、结构装配用角片下料后，应达到无毛刺后再组装。 2.2.4.3除特殊有配合要求的外，孔位允许偏差为±0.5mm，孔距的允许偏差为±0.5mm，累计偏差≦1.0mm。 2.2.4.4构件中槽、豁、榫的加工精度应符合下列要求： 培训教材 设计指导书 （1）构件中铣槽尺寸允许偏差应符合下表的规定： 单位：mm 项目 A B C...
