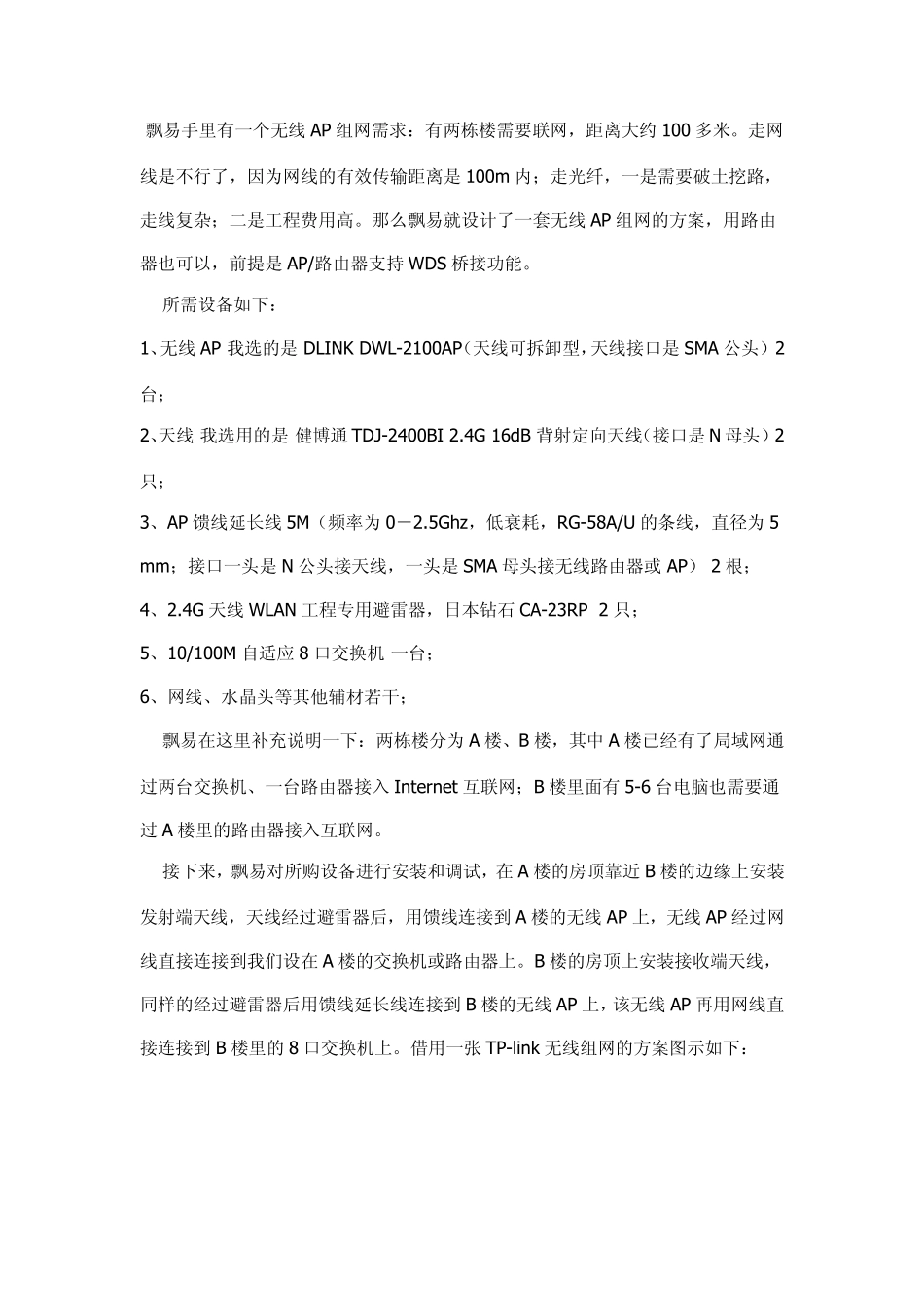

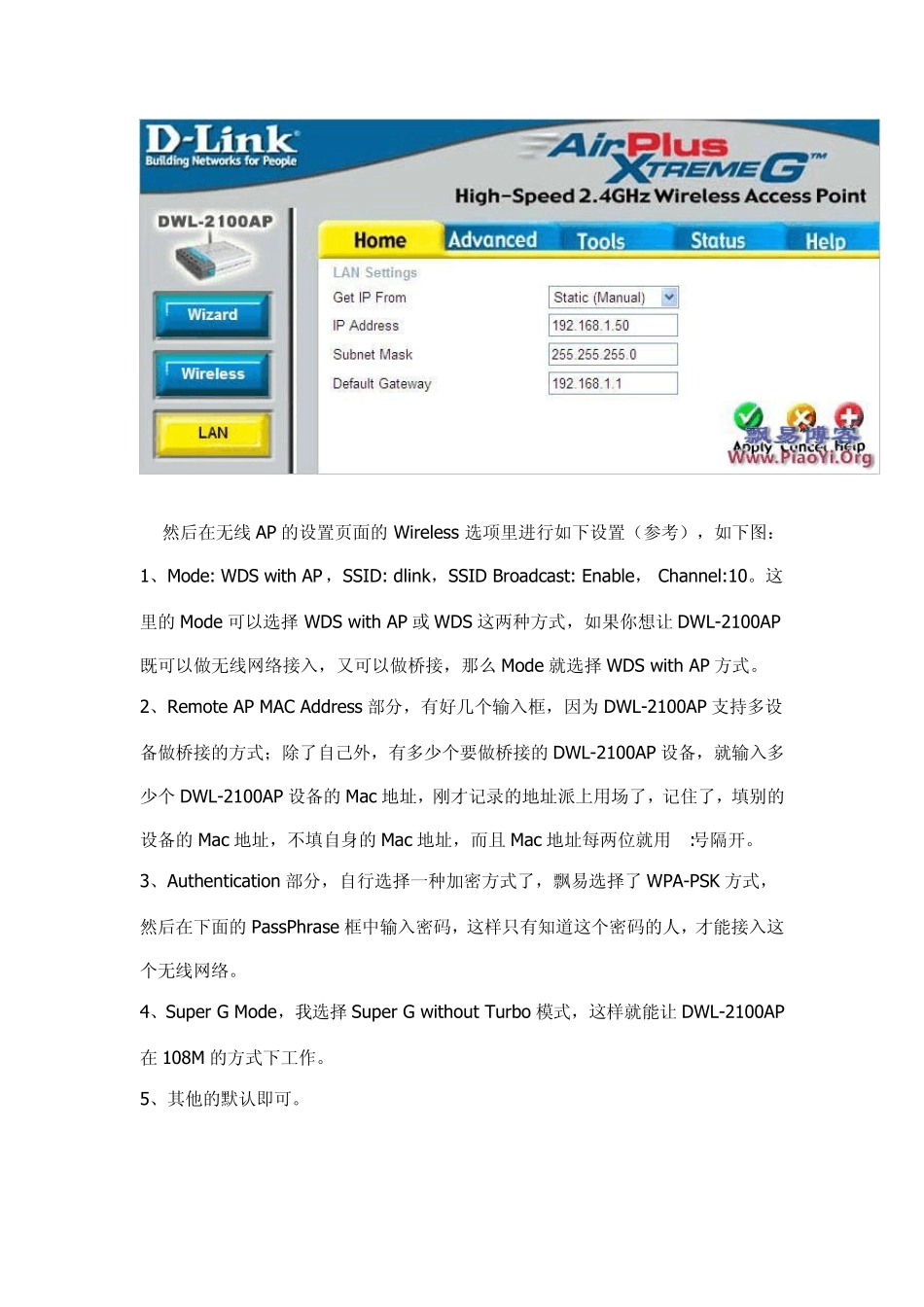

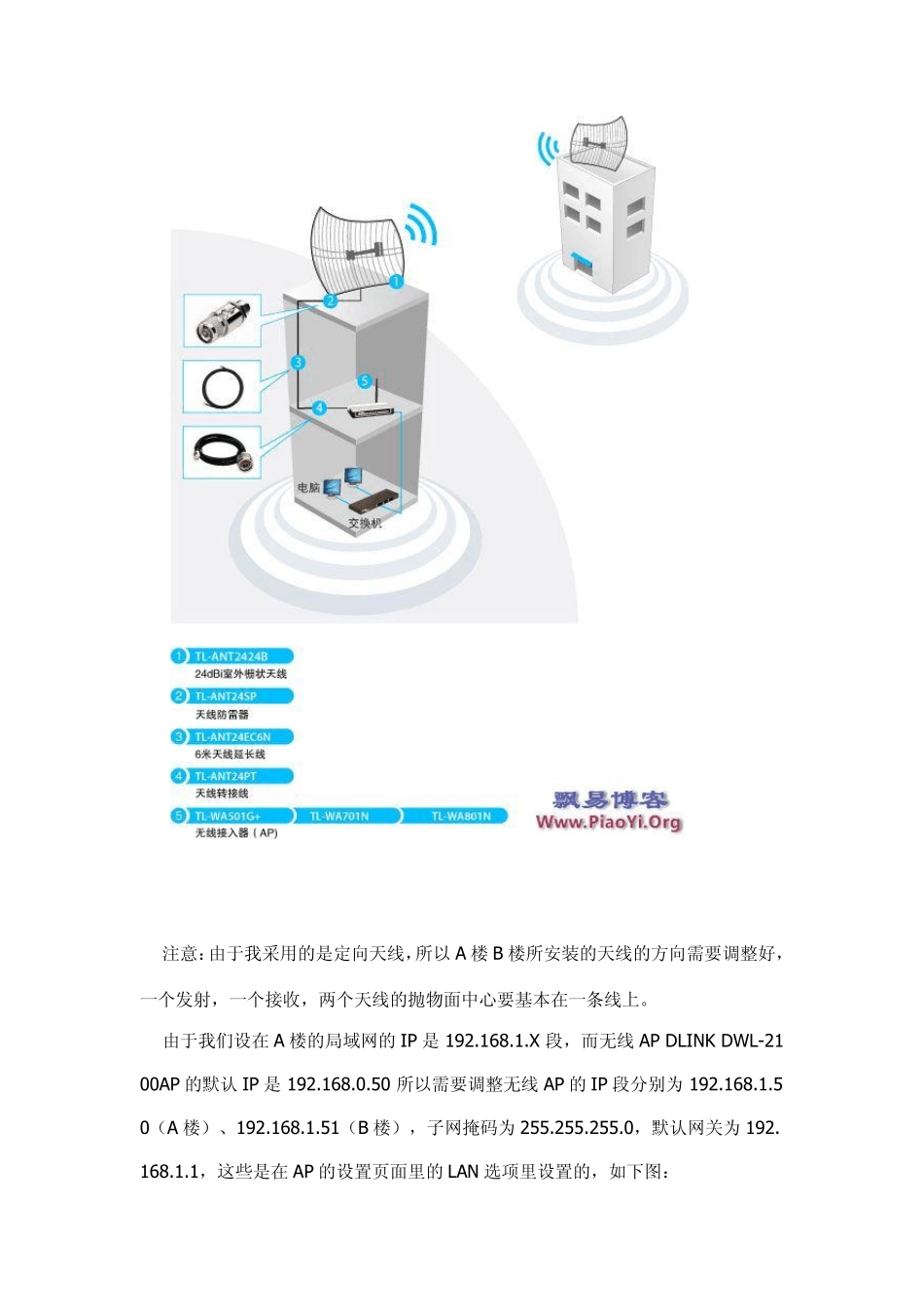

飘易手里有一个无线AP 组网需求：有两栋楼需要联网，距离大约100 多米。走网线是不行了，因为网线的有效传输距离是100m 内；走光纤，一是需要破土挖路，走线复杂；二是工程费用高。那么飘易就设计了一套无线AP 组网的方案，用路由器也可以，前提是AP/路由器支持WDS 桥接功能。 所需设备如下： 1、无线AP 我选的是 DLINK DWL-2100AP（天线可拆卸型，天线接口是SMA 公头） 2台； 2、天线 我选用的是 健博通 TDJ-2400BI 2.4G 16dB 背射定向天线（接口是N 母头） 2只； 3、AP 馈线延长线5M（频率为0－2.5Ghz，低衰耗，RG-58A/U 的条线，直径为5mm；接口一头是N 公头接天线，一头是SMA 母头接无线路由器或 AP） 2 根； 4、2.4G 天线WLAN 工程专用避雷器，日本钻石 CA-23RP 2 只； 5、10/100M 自适应 8 口交换机 一台； 6、网线、水晶头等其他辅材若干； 飘易在这里补充说明一下：两栋楼分为A 楼、B 楼，其中 A 楼已经有了局域网通过两台交换机、一台路由器接入 Internet 互联网；B 楼里面有5-6 台电脑也需要通过 A 楼里的路由器接入互联网。 接下来，飘易对所购设备进行安装和调试，在 A 楼的房顶靠近 B 楼的边缘上安装发射端天线，天线经过避雷器后，用馈线连接到 A 楼的无线AP 上，无线AP 经过网线直接连接到我们设在 A 楼的交换机或路由器上。B 楼的房顶上安装接收端天线，同样的经过避雷器后用馈线延长线连接到 B 楼的无线AP 上，该无线AP 再用网线直接连接到 B 楼里的8 口交换机上。借用一张 TP-link 无线组网的方案图示如下： 注意：由于我采用的是定向天线，所以A 楼B 楼所安装的天线的方向需要调整好，一个发射，一个接收，两个天线的抛物面中心要基本在一条线上。 由于我们设在A 楼的局域网的IP 是 192.168.1.X 段，而无线AP DLINK DWL-2100AP 的默认IP 是 192.168.0.50 所以需要调整无线AP 的IP 段分别为 192.168.1.50（A 楼）、192.168.1.51（B 楼），子网掩码为255.255.255.0，默认网关为192.168.1.1，这些是在AP 的设置页面里的LAN 选项里设置的，如下图： 然后在无线AP 的设置页面的 Wireless 选项里进行如下设置（参考），如下图： 1、Mode: WDS w ith AP ，SSID: dlink，SSID Broadcast: Enable， Channel:10。这里的Mode 可以选择 WDS w ith AP 或 WDS 这两种方式，如果你想让 DWL-2100AP既可以做无线网络接入...
