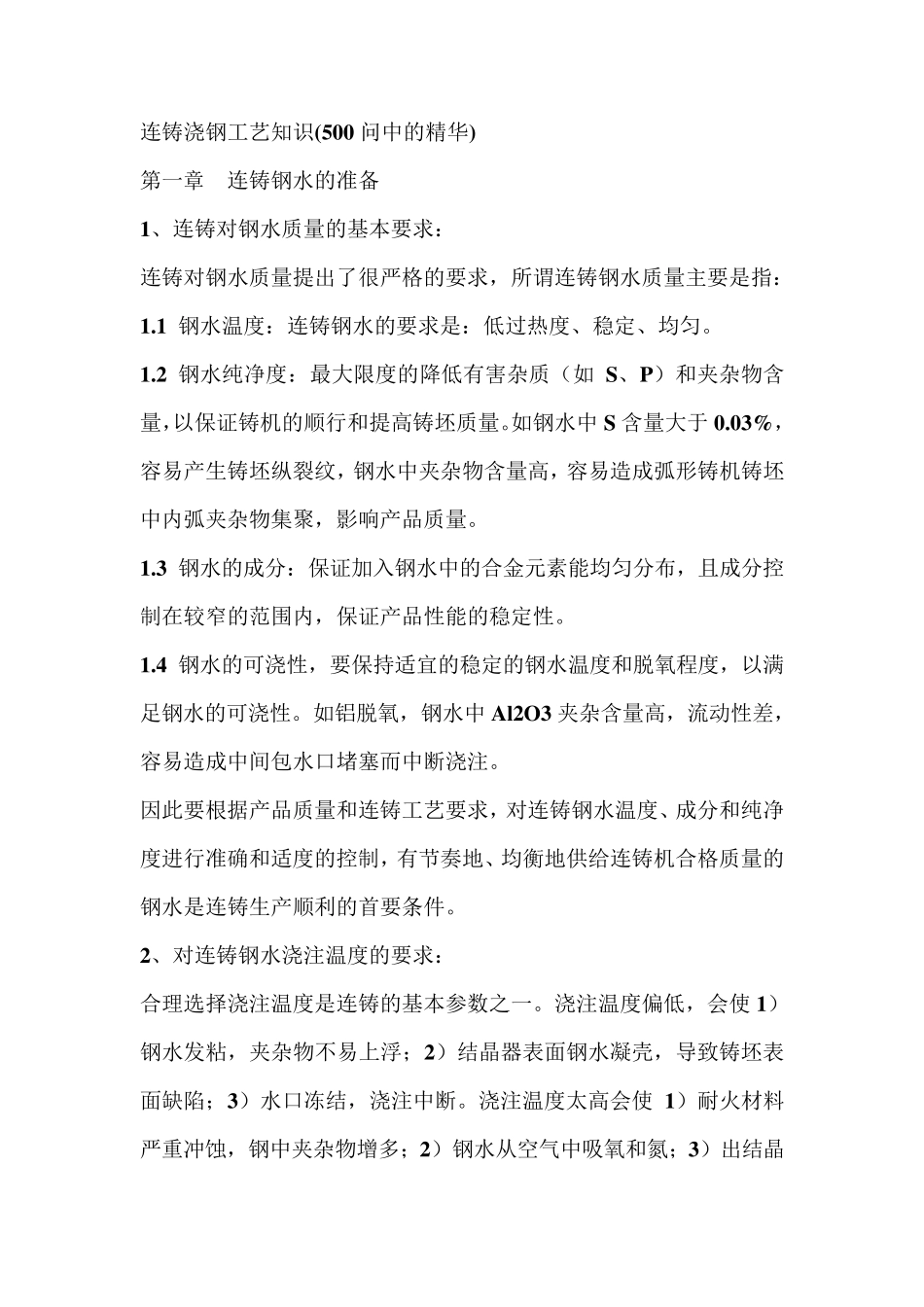

连铸浇钢工艺知识(500 问中的精华) 第一章 连铸钢水的准备 1、连铸对钢水质量的基本要求： 连铸对钢水质量提出了很严格的要求，所谓连铸钢水质量主要是指： 1.1 钢水温度：连铸钢水的要求是：低过热度、稳定、均匀。 1.2 钢水纯净度：最大限度的降低有害杂质（如 S、P）和夹杂物含量，以保证铸机的顺行和提高铸坯质量。如钢水中S 含量大于 0.03%，容易产生铸坯纵裂纹，钢水中夹杂物含量高，容易造成弧形铸机铸坯中内弧夹杂物集聚，影响产品质量。 1.3 钢水的成分：保证加入钢水中的合金元素能均匀分布，且成分控制在较窄的范围内，保证产品性能的稳定性。 1.4 钢水的可浇性，要保持适宜的稳定的钢水温度和脱氧程度，以满足钢水的可浇性。如铝脱氧，钢水中Al2O3 夹杂含量高，流动性差，容易造成中间包水口堵塞而中断浇注。 因此要根据产品质量和连铸工艺要求，对连铸钢水温度、成分和纯净度进行准确和适度的控制，有节奏地、均衡地供给连铸机合格质量的钢水是连铸生产顺利的首要条件。 2、对连铸钢水浇注温度的要求： 合理选择浇注温度是连铸的基本参数之一。浇注温度偏低，会使 1）钢水发粘，夹杂物不易上浮；2）结晶器表面钢水凝壳，导致铸坯表面缺陷；3）水口冻结，浇注中断。浇注温度太高会使 1）耐火材料严重冲蚀，钢中夹杂物增多；2）钢水从空气中吸氧和氮；3）出结晶器坯壳薄容易拉漏；4）会使铸坯柱状晶发达，中心偏析加重。 如果说不合适的浇注温度在模铸时还能勉强浇注，而连铸时就会造成麻烦（如拉漏、冻水口），因此对连铸钢水温度要比模铸严格得多。对连铸钢水温度的要求是： （1）低过热度，在保证顺利浇注的前提下过热度尽量偏下限控制，小方坯一般控制在 20～30℃。 （2）均匀，实际上钢包内钢水温度是上下偏低，而中间温度高，这样会造成中间包钢水温度也是两头低中间高，不利于浇注过程的控制，因此要求钢包内钢水温度上下均匀。 （3）稳定，连浇时供给的各炉钢水温度不要波动太大，保持在 10℃范围内。 3、浇注温度的确定： 连铸浇注温度是指中间包钢水温度。钢水浇注温度包括两部分：一是钢水凝固温度（也叫液相线温度），因钢种不同而异。二是钢水过热度，即超过凝固温度的值。以TC 代表浇注温度，TL 代表液相线温度，ΔT 代表钢水过热度，则： TC=TL+ΔT 计算 TL 有不同的公式，常用的公式如下： TL=1537℃-[88C%+8Si%+5Mn%+30P%+25S%+5Ca%+4Ni%+2Mo%+2V%+1.5Cr%] 如 Q235 钢（原 ...
