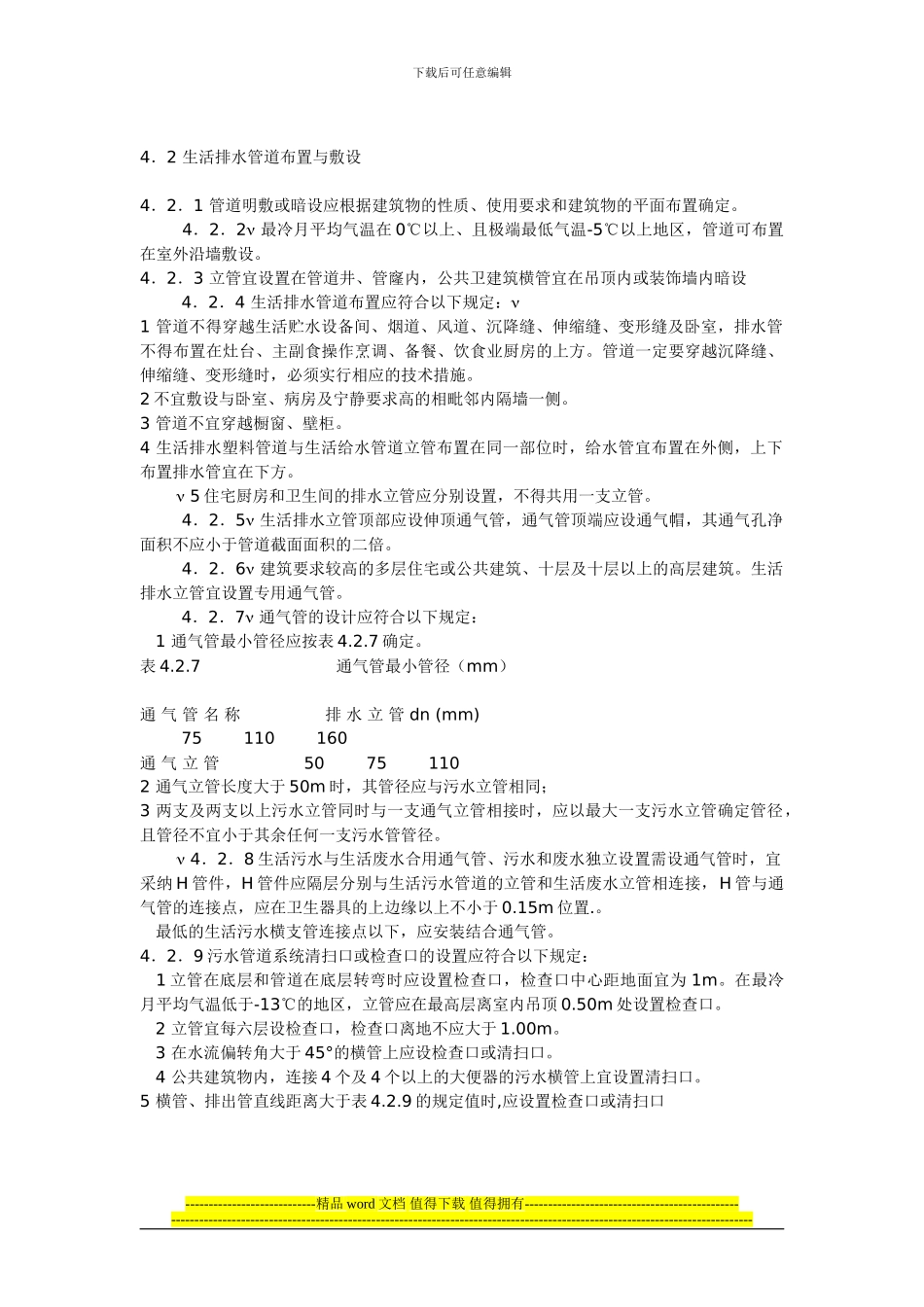

下载后可任意编辑4．2 生活排水管道布置与敷设4．2．1 管道明敷或暗设应根据建筑物的性质、使用要求和建筑物的平面布置确定。 4．2．2 最冷月平均气温在 0℃以上、且极端最低气温-5℃以上地区，管道可布置在室外沿墙敷设。4．2．3 立管宜设置在管道井、管窿内，公共卫建筑横管宜在吊顶内或装饰墙内暗设 4．2．4 生活排水管道布置应符合以下规定：1 管道不得穿越生活贮水设备间、烟道、风道、沉降缝、伸缩缝、变形缝及卧室，排水管不得布置在灶台、主副食操作烹调、备餐、饮食业厨房的上方。管道一定要穿越沉降缝、伸缩缝、变形缝时，必须实行相应的技术措施。2 不宜敷设与卧室、病房及宁静要求高的相毗邻内隔墙一侧。3 管道不宜穿越橱窗、壁柜。4 生活排水塑料管道与生活给水管道立管布置在同一部位时，给水管宜布置在外侧，上下布置排水管宜在下方。 5 住宅厨房和卫生间的排水立管应分别设置，不得共用一支立管。 4．2．5 生活排水立管顶部应设伸顶通气管，通气管顶端应设通气帽，其通气孔净面积不应小于管道截面面积的二倍。 4．2．6 建筑要求较高的多层住宅或公共建筑、十层及十层以上的高层建筑。生活排水立管宜设置专用通气管。 4．2．7 通气管的设计应符合以下规定： 1 通气管最小管径应按表 4.2.7 确定。表 4.2.7 通气管最小管径（mm） 通 气 管 名 称 排 水 立 管 dn (mm) 75 110 160通 气 立 管 50 75 1102 通气立管长度大于 50m 时，其管径应与污水立管相同；3 两支及两支以上污水立管同时与一支通气立管相接时，应以最大一支污水立管确定管径，且管径不宜小于其余任何一支污水管管径。 4．2．8 生活污水与生活废水合用通气管、污水和废水独立设置需设通气管时，宜采纳 H 管件，H 管件应隔层分别与生活污水管道的立管和生活废水立管相连接，H 管与通气管的连接点，应在卫生器具的上边缘以上不小于 0.15m 位置.。 最低的生活污水横支管连接点以下，应安装结合通气管。4．2．9 污水管道系统清扫口或检查口的设置应符合以下规定： 1 立管在底层和管道在底层转弯时应设置检查口，检查口中心距地面宜为 1m。在最冷月平均气温低于-13℃的地区，立管应在最高层离室内吊顶 0.50m 处设置检查口。 2 立管宜每六层设检查口，检查口离地不应大于 1.00m。 3 在水流偏转角大于 45°的横管上应设检查口或清扫口。 4 公共建筑物内，连接 4 个及 4 个以...
