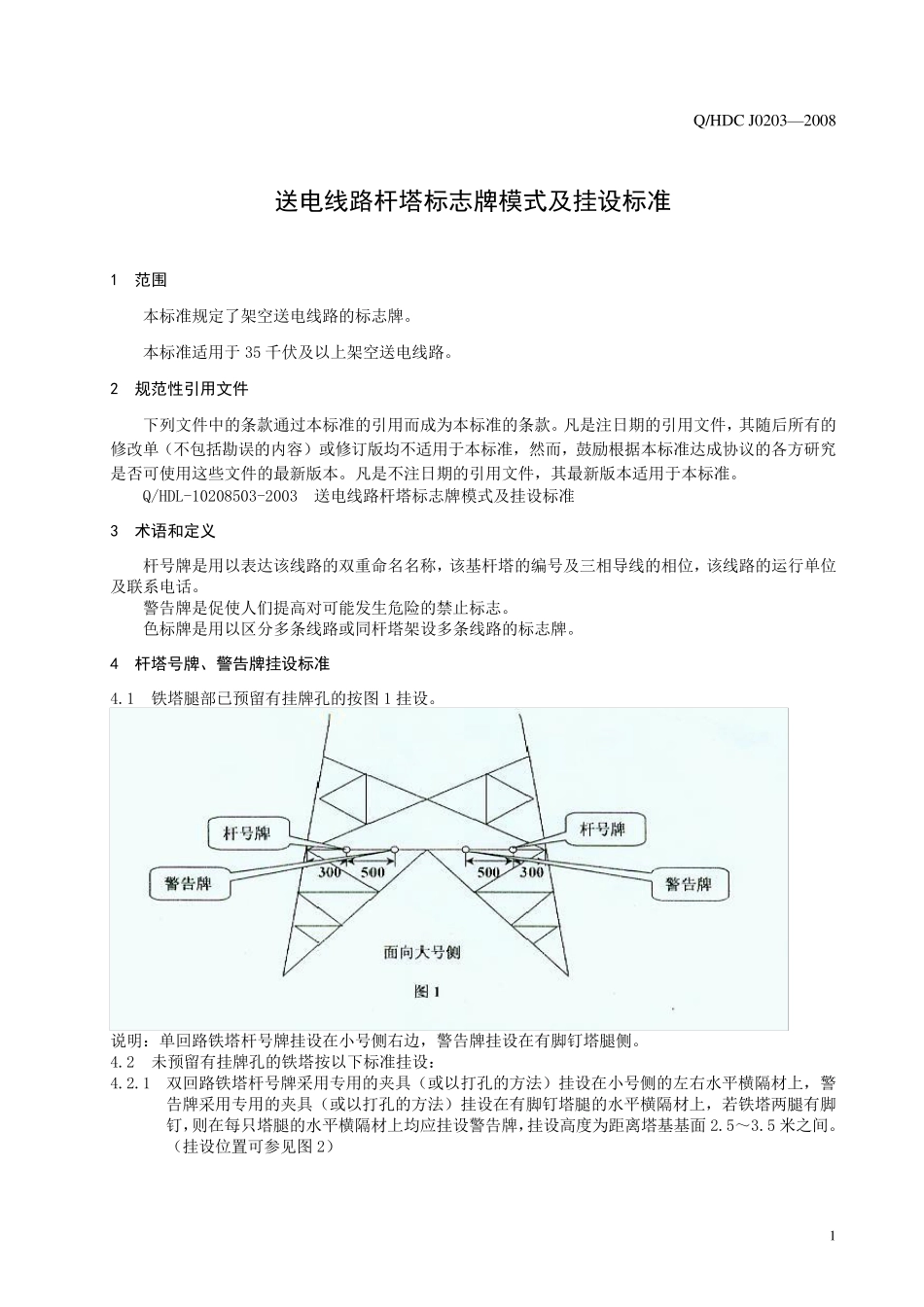

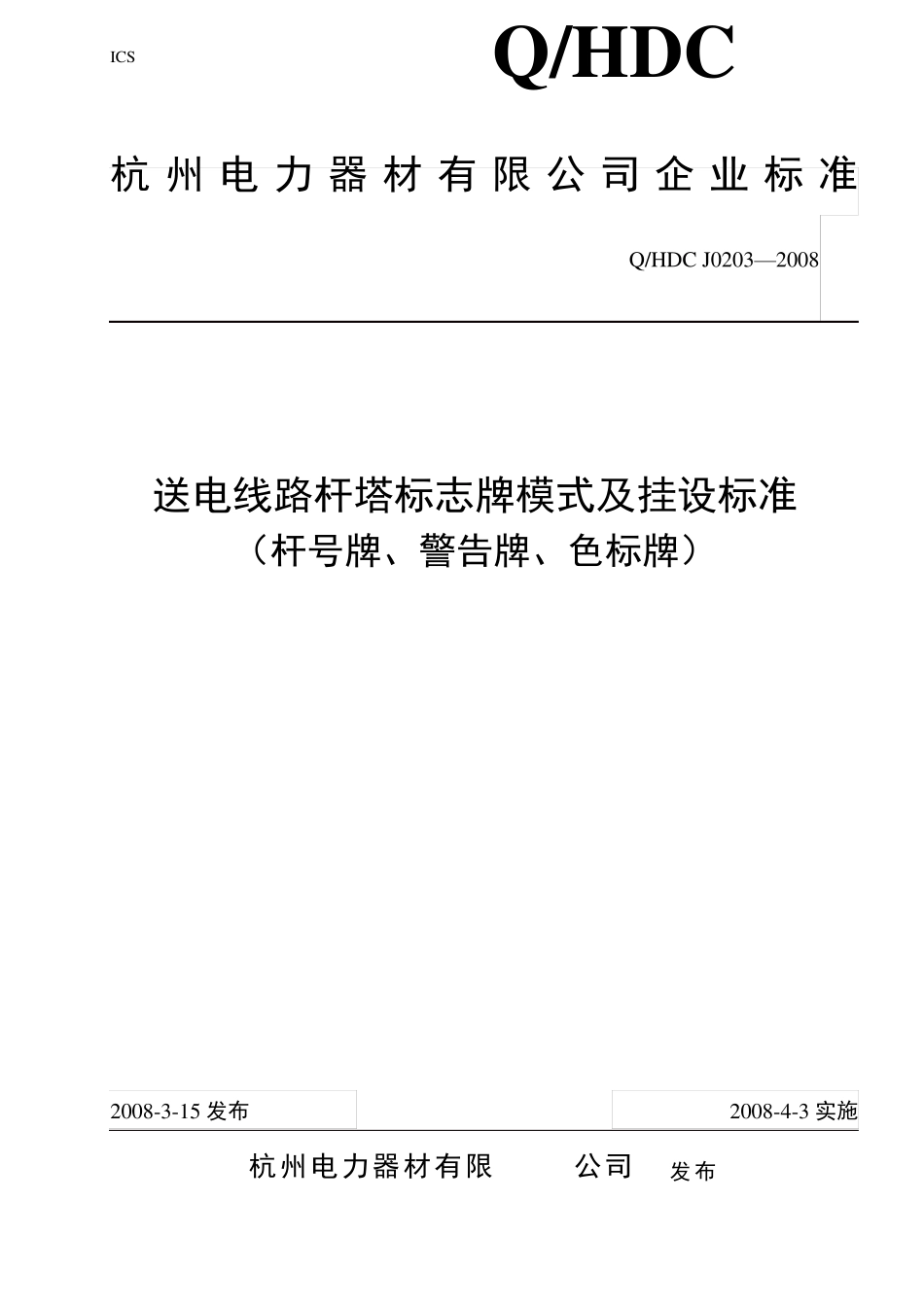

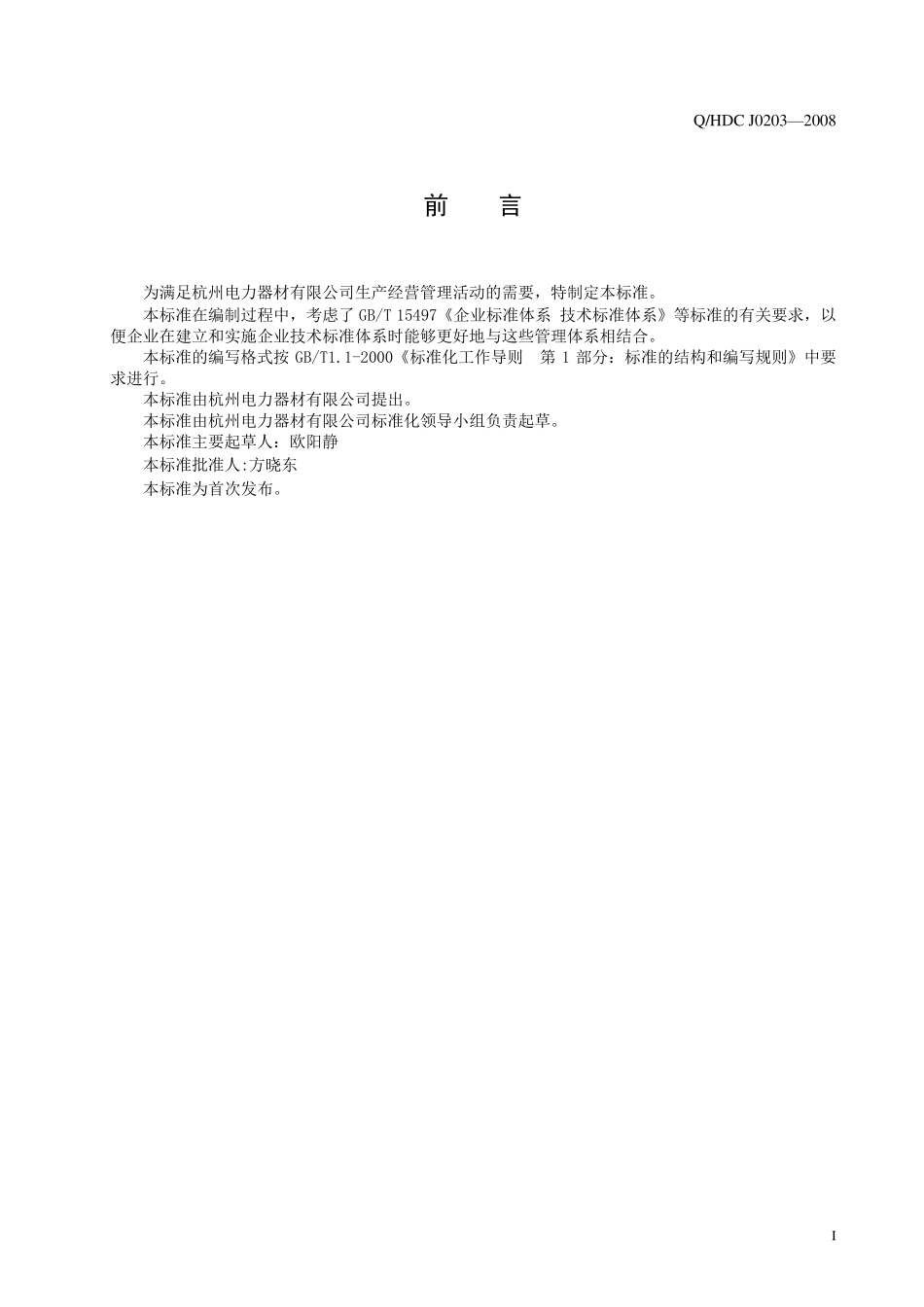

ICS 杭州电力器材有限公司企业标准 Q/HDC Q/HDC J0203—2008 送电线路杆塔标志牌模式及挂设标准 （杆号牌、警告牌、色标牌） 2008-3-15 发布 2008-4-3 实施 杭州电力器材有限公司 发 布 Q /HDC J0203—2008 I 前 言 为满足杭州电力器材有限公司生产经营管理活动的需要，特制定本标准。 本标准在编制过程中，考虑了 GB/T 15497《企业标准体系 技术标准体系》等标准的有关要求，以便企业在建立和实施企业技术标准体系时能够更好地与这些管理体系相结合。 本标准的编写格式按 GB/T1.1-2000《标准化工作导则 第 1 部分：标准的结构和编写规则》中要求进行。 本标准由杭州电力器材有限公司提出。 本标准由杭州电力器材有限公司标准化领导小组负责起草。 本标准主要起草人：欧阳静 本标准批准人:方晓东 本标准为首次发布。 Q /HDC J0203—2008 1 送电线路杆塔标志牌模式及挂设标准 1 范围 本标准规定了架空送电线路的标志牌。 本标准适用于 35 千伏及以上架空送电线路。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 Q/HDL-10208503-2003 送电线路杆塔标志牌模式及挂设标准 3 术语和定义 杆号牌是用以表达该线路的双重命名名称，该基杆塔的编号及三相导线的相位，该线路的运行单位及联系电话。 警告牌是促使人们提高对可能发生危险的禁止标志。 色标牌是用以区分多条线路或同杆塔架设多条线路的标志牌。 4 杆塔号牌、警告牌挂设标准 4.1 铁塔腿部已预留有挂牌孔的按图1 挂设。 说明：单回路铁塔杆号牌挂设在小号侧右边，警告牌挂设在有脚钉塔腿侧。 4.2 未预留有挂牌孔的铁塔按以下标准挂设： 4.2.1 双回路铁塔杆号牌采用专用的夹具（或以打孔的方法）挂设在小号侧的左右水平横隔材 上，警告牌采用专用的夹具（或以打孔的方法）挂设在有脚钉塔腿的水平横隔材 上，若 铁塔两 腿有脚钉，则 在每 只 塔腿的水平横隔材 上均应 挂设警告牌，挂设高度 为距 离 塔基基面 2.5～ 3.5 米 之 间 。（挂设位置 可参 见 图2） Q /HDC J0203—2008 2 底托水平平台高度3.5 米以上 底托水平平台高度3.5 米以下 4.2.2 单回...
