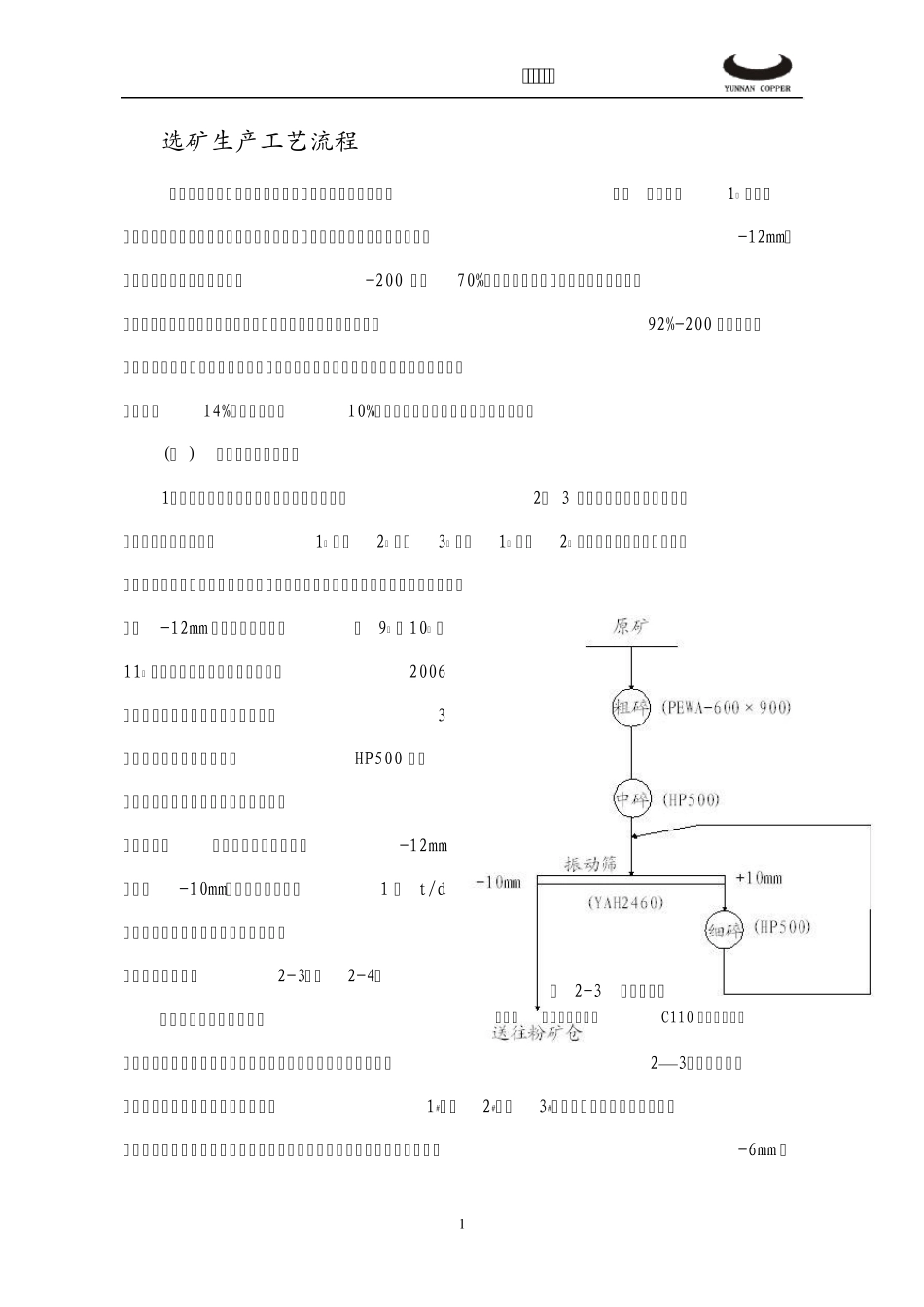

选矿工艺技术 1 选矿生产工艺流程 承担大红山铜矿选厂设计任的是昆明冶金设计研究院，根据《大红山1＃ 样选矿试验报告》的建议流程，提出了“碎矿为三段一闭路流程，碎矿最终粒度为-12mm；碎矿产品经过两段连续磨矿至-200 目占70%，再经一次粗选、一次扫选、两次精选获得铜精矿；选铜作业的尾矿经一次磁粗选获得粗精矿，再磨至92%-200 目的细度，然后经过两次精选获得铁精矿；精矿脱水为浓密、过滤两段脱水作业，最终产品铜精矿含水14%，铁精矿含水10%”的设计流程，作为一期建设的依据。 (一 ) 一选厂碎矿工艺流程 1、碎矿工艺设计采用三段一闭路流程，如图2－ 3 所示。矿山供矿在坑内“粗碎”后，从井下经办人1＃ 、采2＃ 、采3＃ 、选1＃ 和选2＃ 胶带运输机输送至碎矿车间的中间贮矿仓，然后经过“中碎”、“细碎”（同振动筛构成闭路循环），得到粒度为-12mm 的最终碎矿产品，经 9＃ 、 10＃ 、11＃ 胶运输机送往磨选车间粉矿仓。2006年实施“万吨技改”项目，将原用的3液压弹簧圆锥破碎机更新为HP500 型液压破碎机，并缩小了圆锥振动筛筛面的筛孔尺寸，使碎矿最终产品粒度从-12mm减小为-10mm，为磨矿作业实现1 万 t/d生产能力创造了条件。碎矿工艺流程及设备联系情况见图2-3、图2-4。 ２、二选厂碎矿工艺流程 二选厂碎矿工艺设计同一选厂一样采用三段一闭路流程，详见图2—3。一期为汽车运矿至原矿堆场经“粗碎”后，从选1#、选2#、选3#胶带运输机输送至碎矿车间的中间储矿仓，然后经过中碎、细碎（同振动筛构成闭路循环），得到粒度为-6mm 含图 2-3 碎矿流程图 （注：二选厂粗碎机为C110 颚式破碎机） 选矿工艺技术 2 中间仓选2#胶带机选3#胶带机611中碎机1缓冲仓振筛给料皮带机15113圆振动筛 31B=1000,L=84.25TD75-10063 B=100,L=6YAH2460 2400×6000选4#胶带机选5#胶带机B=1400,L=147.8选6#胶带机B=1200,L=140选7#胶带机B=1000,L=7.5选8#胶带机B=1000,L=7.511选9#胶带机选10#胶带机B=1000,L=27.15B=1000,L=35.25桥式吊钩起重机1DQ型 Q=20/5t H=18m Lk=13.5m电磁除铁器1MC01-110LB=1200,L=38.4序号名 称数量 规格型号 123456179 10111213141516惯性振动给料机3GZG12561加4#胶带机TD75-6550B=1000,L=25HP500标准粗腔型圆锥碎矿机8171819细碎机2HP500短头型圆锥碎矿机一选厂碎矿流程设备表3×6×8m至粉矿仓 2 15 7 10 18 13 1 4 8 9 11 12 5 6 14 16 17 19 3量占73%以上的...
