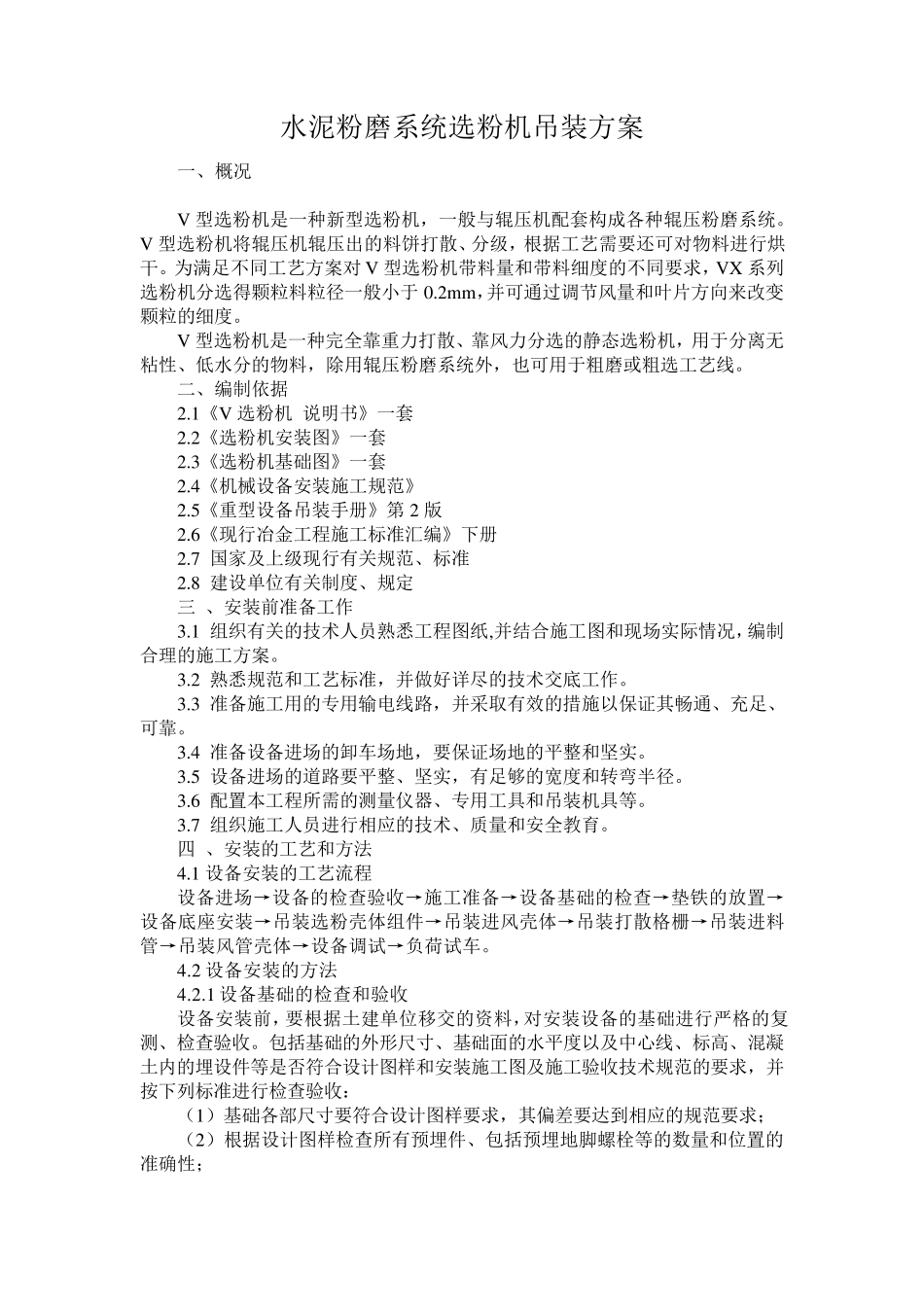

水泥粉磨系统选粉机吊装方案 一、概况 V 型选粉机是一种新型选粉机，一般与辊压机配套构成各种辊压粉磨系统。V 型选粉机将辊压机辊压出的料饼打散、分级，根据工艺需要还可对物料进行烘干。为满足不同工艺方案对 V 型选粉机带料量和带料细度的不同要求，VX 系列选粉机分选得颗粒料粒径一般小于 0.2mm，并可通过调节风量和叶片方向来改变颗粒的细度。 V 型选粉机是一种完全靠重力打散、靠风力分选的静态选粉机，用于分离无粘性、低水分的物料，除用辊压粉磨系统外，也可用于粗磨或粗选工艺线。 二、编制依据 2.1《V 选粉机 说明书》一套 2.2《选粉机安装图》一套 2.3《选粉机基础图》一套 2.4《机械设备安装施工规范》 2.5《重型设备吊装手册》第 2 版 2.6《现行冶金工程施工标准汇编》下册 2.7 国家及上级现行有关规范、标准 2.8 建设单位有关制度、规定 三 、安装前准备工作 3.1 组织有关的技术人员熟悉工程图纸,并结合施工图和现场实际情况，编制合理的施工方案。 3.2 熟悉规范和工艺标准，并做好详尽的技术交底工作。 3.3 准备施工用的专用输电线路，并采取有效的措施以保证其畅通、充足、可靠。 3.4 准备设备进场的卸车场地，要保证场地的平整和坚实。 3.5 设备进场的道路要平整、坚实，有足够的宽度和转弯半径。 3.6 配置本工程所需的测量仪器、专用工具和吊装机具等。 3.7 组织施工人员进行相应的技术、质量和安全教育。 四 、安装的工艺和方法 4.1 设备安装的工艺流程 设备进场→设备的检查验收→施工准备→设备基础的检查→垫铁的放置→设备底座安装→吊装选粉壳体组件→吊装进风壳体→吊装打散格栅→吊装进料管→吊装风管壳体→设备调试→负荷试车。 4.2 设备安装的方法 4.2.1 设备基础的检查和验收 设备安装前，要根据土建单位移交的资料，对安装设备的基础进行严格的复测、检查验收。包括基础的外形尺寸、基础面的水平度以及中心线、标高、混凝土内的埋设件等是否符合设计图样和安装施工图及施工验收技术规范的要求，并按下列标准进行检查验收： （1）基础各部尺寸要符合设计图样要求，其偏差要达到相应的规范要求； （2）根据设计图样检查所有预埋件、包括预埋地脚螺栓等的数量和位置的准确性； （3）基础表面应清理干净；且无有油污，各预埋件需露出部分必须露出基础面。 （4）基础过高时用扁铲铲平，过低时可将原表面铲平后，研磨再垫以平垫铁；基础中心偏差过大时，可适当...
