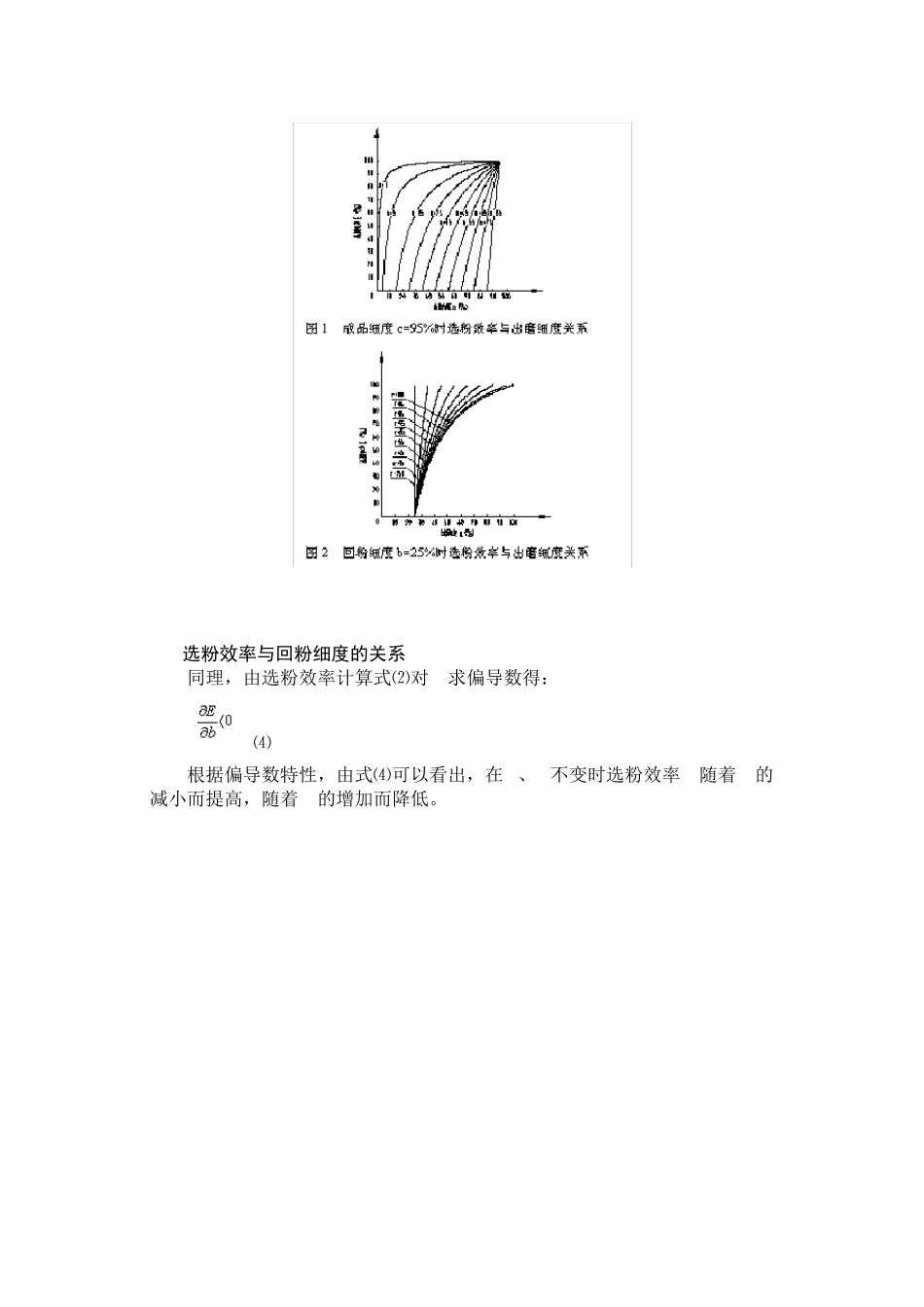

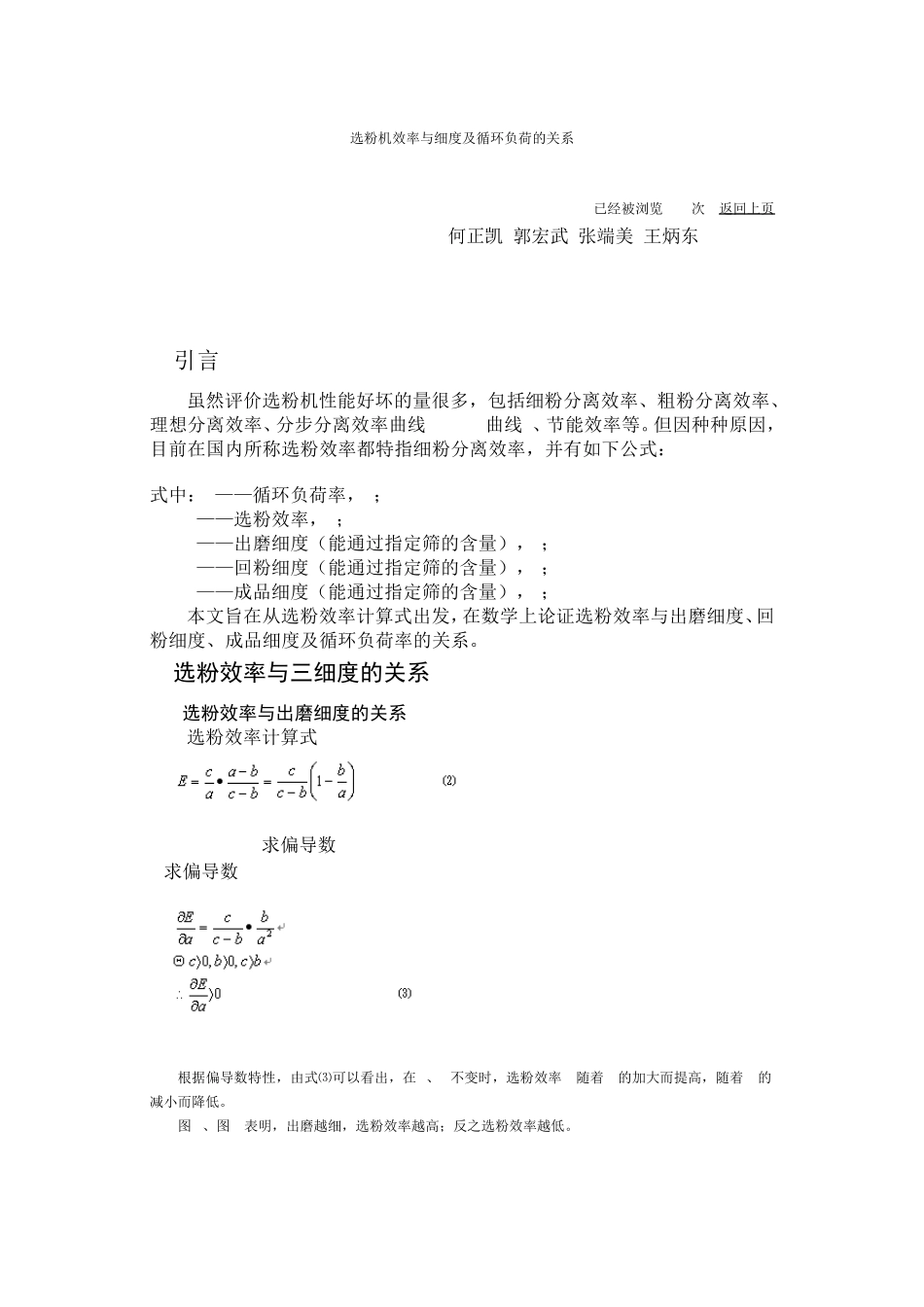

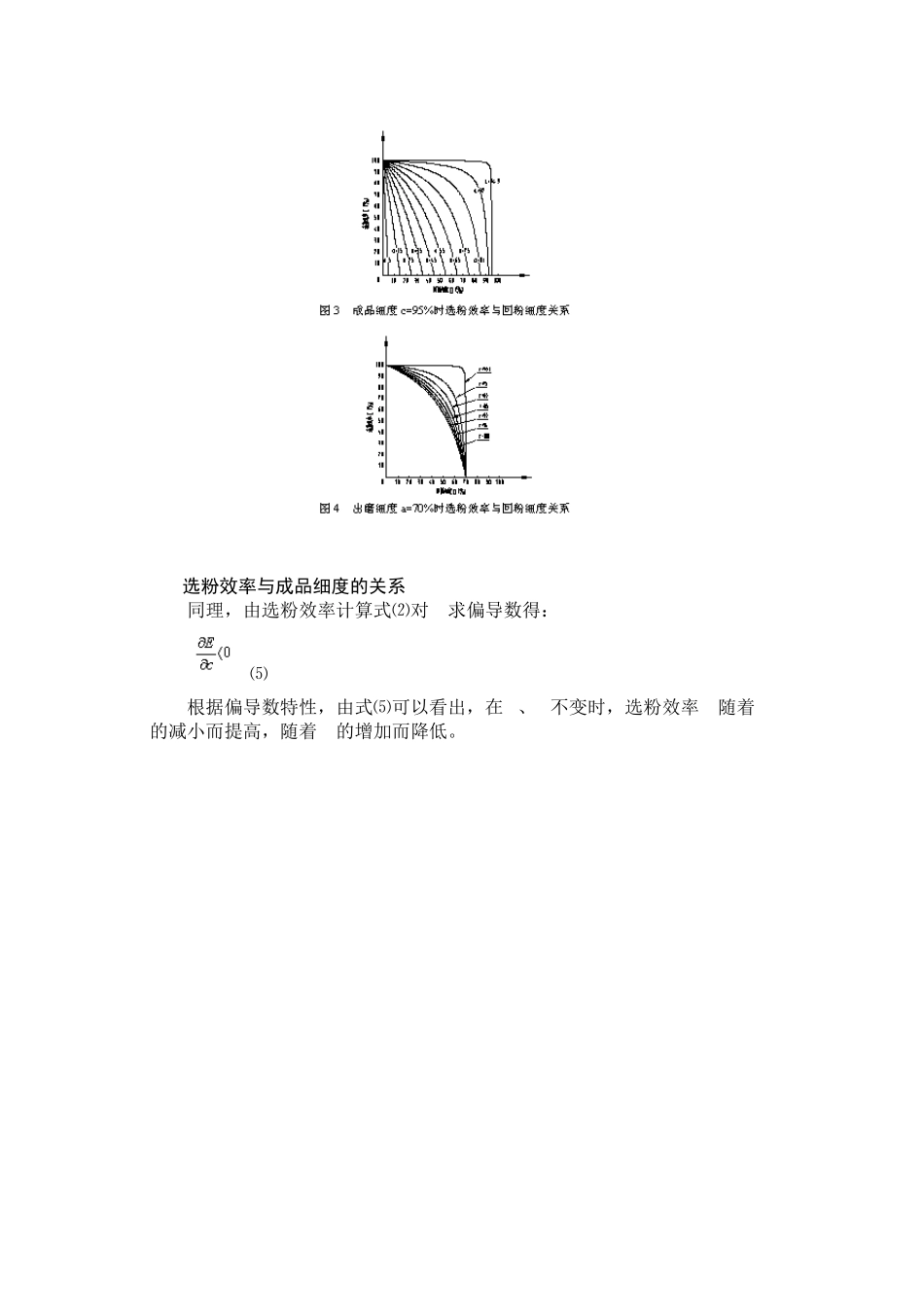

选粉机效率与细度及循环负荷的关系 2005-06-17 11:45:38 (已经被浏览924次) 返回上页 何正凯 郭宏武 张端美 王炳东 0 引言 虽然评价选粉机性能好坏的量很多,包括细粉分离效率、粗粉分离效率、理想分离效率、分步分离效率曲线(Tromp曲线)、节能效率等。但因种种原因,目前在国内所称选粉效率都特指细粉分离效率,并有如下公式: 式中:L——循环负荷率,%; E——选粉效率,%; a——出磨细度(能通过指定筛的含量),%; b——回粉细度(能通过指定筛的含量),%; c——成品细度(能通过指定筛的含量),%; 本文旨在从选粉效率计算式出发,在数学上论证选粉效率与出磨细度、回粉细度、成品细度及循环负荷率的关系。 1 选粉效率与三细度的关系 1.1选粉效率与出磨细度的关系 选粉效率计算式: a求偏导数:a求偏导数: 根据偏导数特性,由式⑶可以看出,在a、b不变时,选粉效率E随着 a的加大而提高,随着 a的减小而降低。 图 1、图 2表明,出磨越细,选粉效率越高;反之选粉效率越低。 1.2选粉效率与回粉细度的关系 同理,由选粉效率计算式⑵对 b求偏导数得: ⑷ 根据偏导数特性,由式⑷可以看出,在 a、c不变时选粉效率E随着 b的减小而提高,随着 b的增加而降低。 1.3选粉效率与成品细度的关系 同理,由选粉效率计算式⑵对 c求偏导数得: ⑸ 根据偏导数特性,由式⑸可以看出,在 a、b不变时,选粉效率E随着 c的减小而提高,随着 c的增加而降低。 图5、图6表明,成品越粗,选粉效率越高;反之,选粉效率越低。 2 选粉效率与循环负荷率的关系 2.1受回粉细度的影响 当回粉细度变化而引起循环负荷率变化时,由循环负荷率计算式⑴: 由式⑹可以看出,当a、c不变时,选粉效率E随着循环负荷率L的减小而提高,随着循环负荷率的增加而降低。 图7还有一个现象,c大(成品细)的曲线在c小的曲线之上方,似乎表明成品越细,同样循环负荷率之下选粉效率越高,这与前文论述的结论正好相反。这其实是个假象,因为循环负荷率L又是成品细度c的函数,c的改变不可能不引起循环负荷率的改变。这种假象在本文后续曲线图上依然存在。 2.2受出磨细度的影响同理,当出磨细度变化而引起循环负荷率变化时,由式⑴和式⑵可得 : ⑺ 由式⑺可以看出,当b、c不变时,E随着 L的减小而提高,随着 L的增加而降低。 图9、图10表明,当L的改变只起因于 a时,E随 L的减小而提高,随 L的增加而降低。 图10回粉细度b=25%时选...
