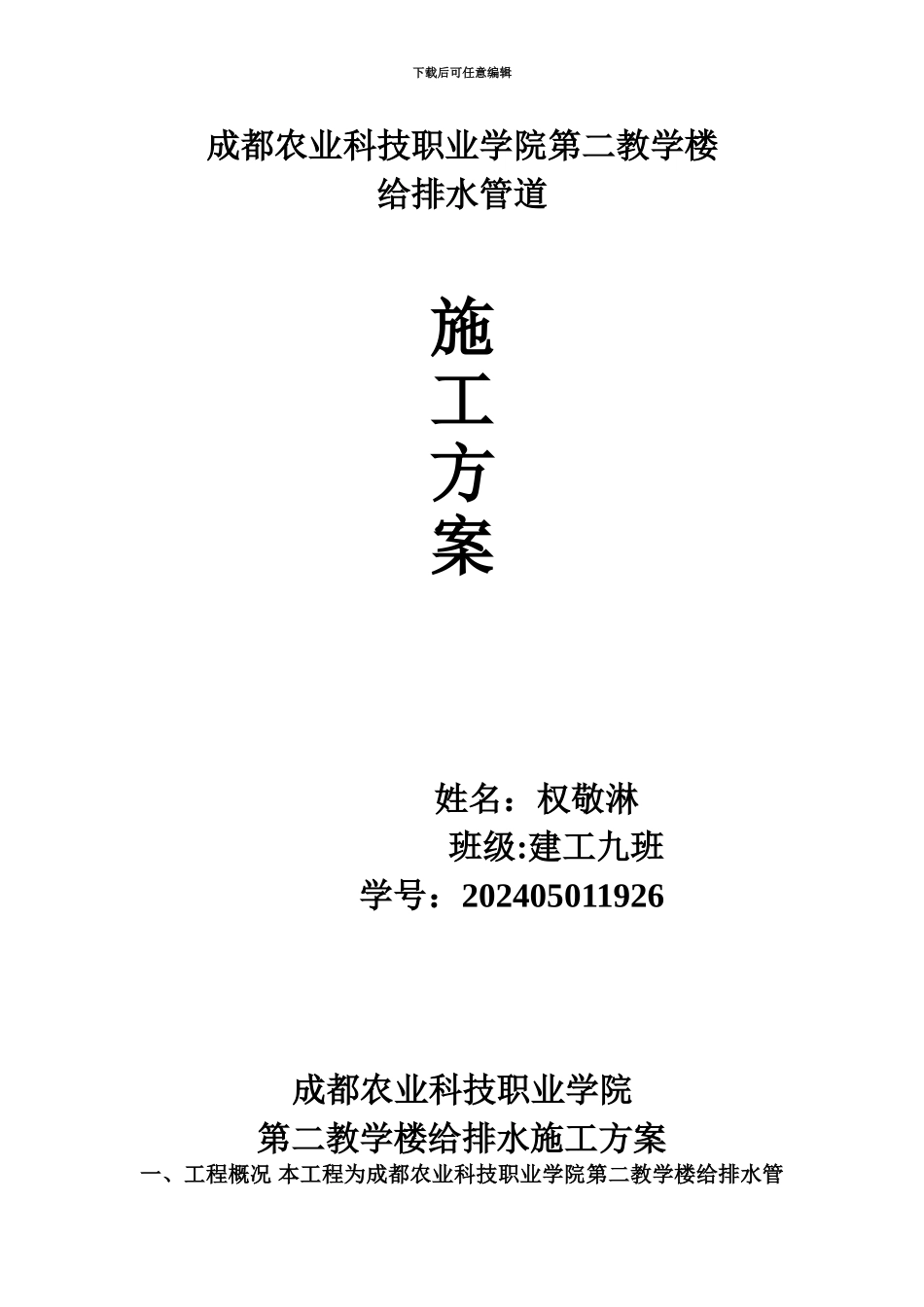

下载后可任意编辑成都农业科技职业学院第二教学楼给排水管道施工方案 姓名：权敬淋班级:建工九班 学号：202405011926成都农业科技职业学院第二教学楼给排水施工方案一、工程概况 本工程为成都农业科技职业学院第二教学楼给排水管下载后可任意编辑道安装，共五层。二、本建筑用水由市政给水管网直接供水，供水水压为 0.30MPa 考虑。雨水、污水分流制。屋面雨水采纳重力流排水系统排至室外雨水检查井或室外散水，卫生间生活污水设伸顶通气管排水系统。消防系统设有磷酸铵盐干粉灭火器，按中危险级布置。三、1、施工顺序 根据本工程特性，定立施工方案原则是先地下部分安装，后地上部分。所有在楼板内的管道配合土建主体施工后再配套进行安装与室外配套安装工程相结合的进行安装施工。引入管安装→水表→给水干管→给水立管 →给水支管→水压试验→管道冲洗消毒，室内给水管道安装，污水立管→污水支管→卫生洁具→闭水试验（包括透气管道检查） 室内污水管道安装 雨水管道安装 雨水立管→雨水支管→雨水斗、地漏→闭 水试验 泵房设备及管道安装 水泵吸水管→水泵及附属配件→水泵出水管→水泵调试 场区给排水管道安装 排水管道→给水管道→排水管闭水试验→ 给水管水压试验 给排水管道系统消毒、清洗、调试、验收。 2、主要施工程序及内容 (1)、配合阶段 阅图 提出问题 解决问题主体施工配合，注意预留孔洞、套管、槽位留置及埋件埋设，楼 板内管道安装设置，清理洞槽、套管等。 生活给水、消防供水、生活污水、雨排水管道的安装，试压、隐蔽验收、灌闭水试验，水泵安 装、设备试运转。 (2)、验收阶段 通水试验、冲洗消毒、竣工验收 3、施工技术要求 (1)、排水管道 A、排水管道立管和横管按设计要求采纳 PVC 管。 B、排水沟管道的横管与横管，横管与立管的连接采纳 45 度三通或 45 度四通，90 度斜三通或 90 度斜四通。 立管与派出管端部的连接采纳两个 45 度弯头或弯曲半径不小于 4 倍管径的 90 度弯头， 二层的所有排水管均带清扫口。 C、排水立管检查口应安装在离地面 1m 处，检查口的朝向应便于检修；暗装立管在检查口处应 设检修门。 D、雨水管与雨水斗连接应采纳封闭式，不得设置开口水斗。 E、安装排水沟塑料管，当层高≤4m 时，应每层装一伸缩节；当层高>4m 时，应根据伸缩量确定。F、生活污水管道敷设的坡度应符合： 管径(MM) 最小坡度 50 0.012 75 0.007 110 0.004 160...
