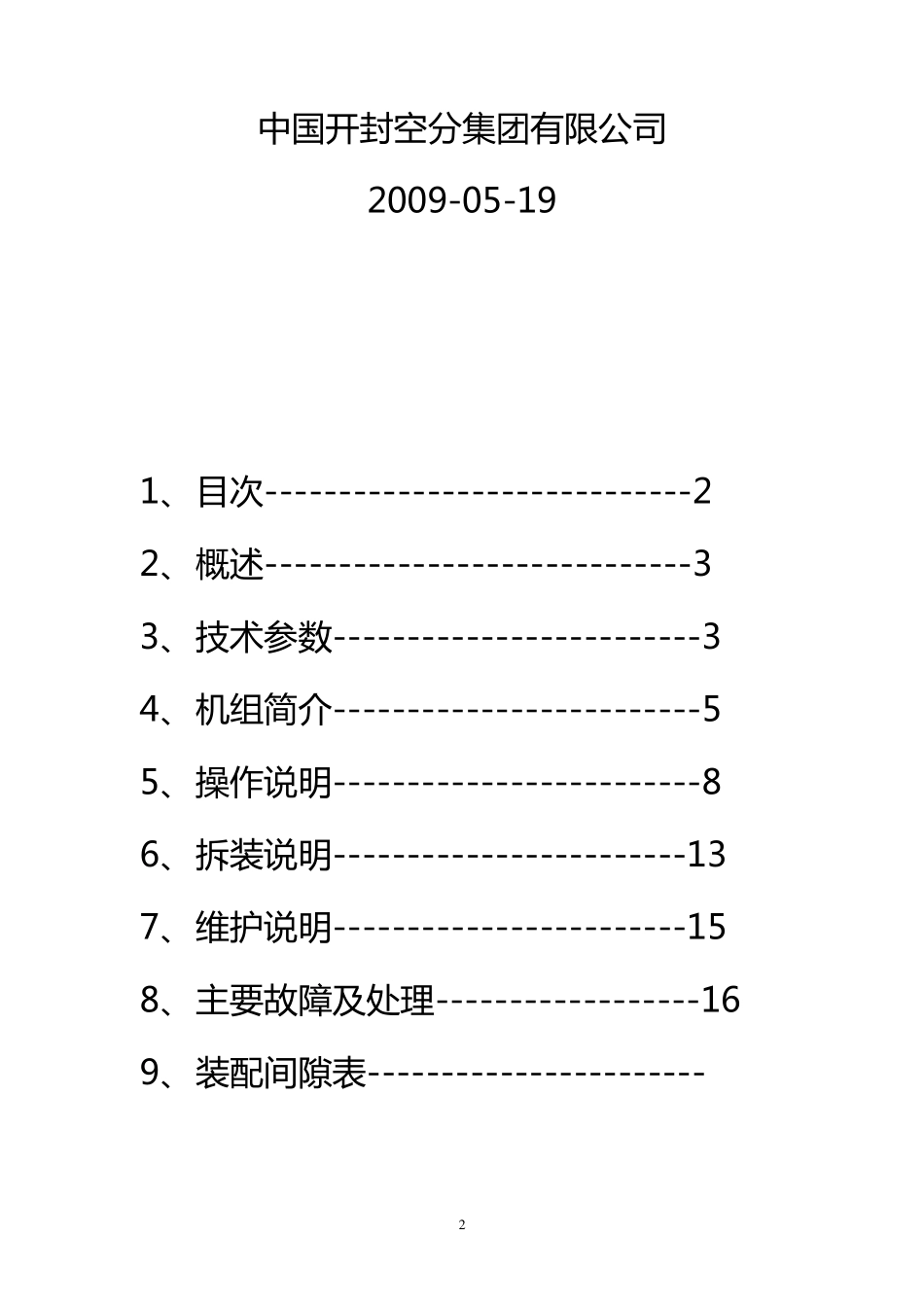

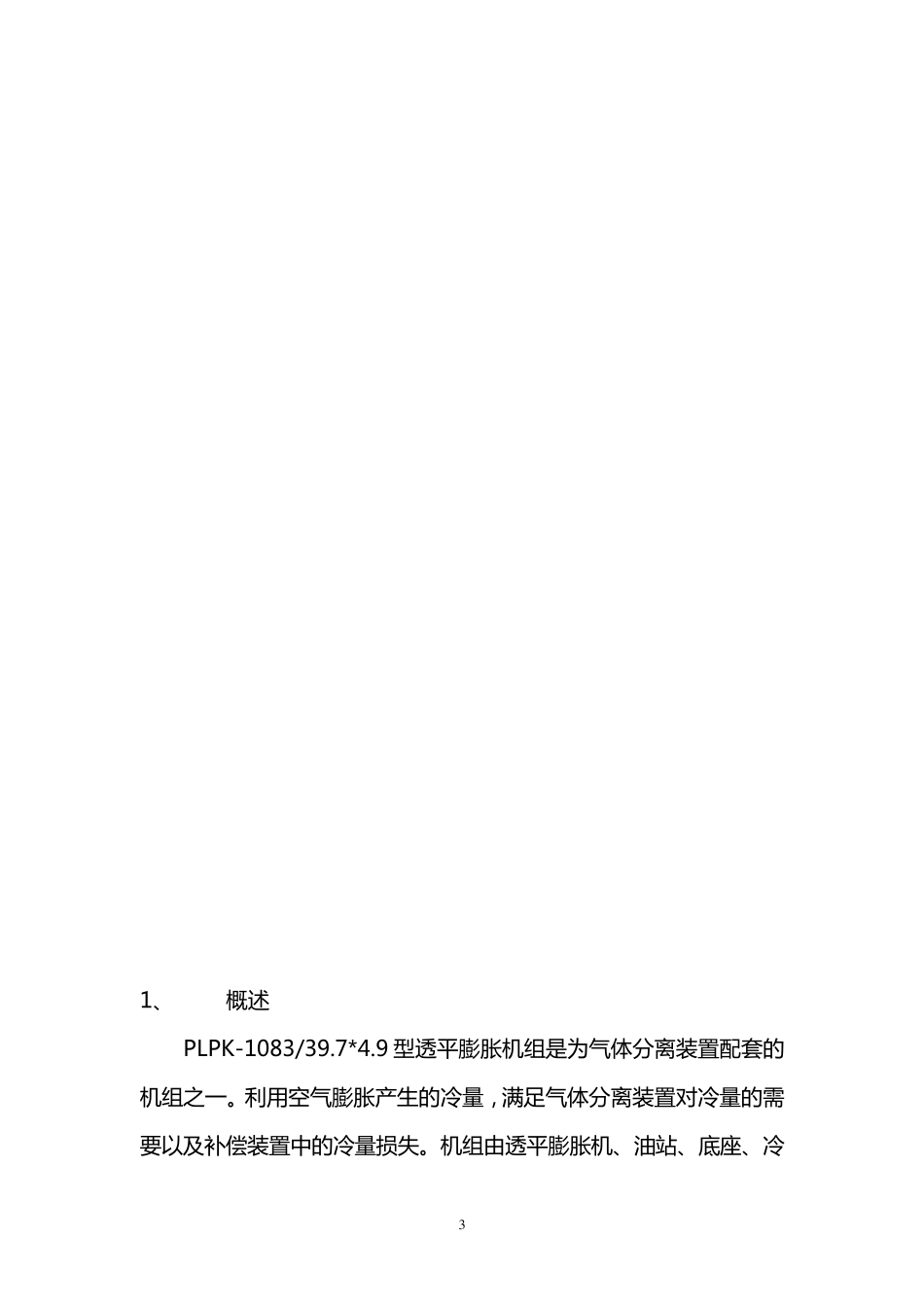

PLPK-1083/39.7*4.9 型 透 平 膨 胀 机 组 使 用 说 明 书 2 中 国 开 封 空 分 集 团 有 限 公 司 2009-05-19 1、 目次-----------------------------2 2、 概述-----------------------------3 3、 技术参数-------------------------3 4、 机组简介-------------------------5 5、 操作说明-------------------------8 6、 拆装说明------------------------13 7、 维护说明------------------------15 8、 主要故障及处理------------------16 9、 装配间隙表----------------------- 3 1、 概述 PLPK-1083/39.7*4.9 型透平膨胀机组是为气体分离装置配套的机组之一。利用空气膨胀产生的冷量，满足气体分离装置对冷量的需要以及补偿装置中的冷量损失。机组由透平膨胀机、油站、底座、冷 4 箱 、部 分 油 、水 、气 管 路 等 组 成 。 透 平 膨 胀 机 所 产 生 的 膨 胀 功 由 主 轴另 一 端 的 增 压 叶 轮 所 吸 收 利 用 ， 使 增 压 机 气 体 的 出 口 压 力 升 高 。 进 入透 平 膨 胀 机 的 工 质 气 体 应 为 不 含 有 机 械 杂 质 的 干 净 气 体 。 2、 技 术 参 数 2.1 型 号 ： PLPK-1083/39.7*4.9 型 2.2 型 式 ： 膨 胀 机 ： 卧 式 ， 单 级 ， 向 心 ， 径 —轴 流 反 作 用 式 增 压 机 ： 单 级 ， 离 心 式 2.3 主 要 参 数 名 称 单 位 膨 胀 机 增 压 机 气 量 Nm3/h 65000 65000 进 气 压 力 MPA（ A） 4.07 2.84 排 气 压 力 MPA（ A） 0.59 4.10 进 气 温 度 ℃ -112 40 绝 热 效 率 ≥86 ≥81 转 速 r/min 20100 20100 介 质 空 气 空 气 调 节 方 式 可 调 喷 嘴 2.4 机 组 重 量 ： 5300kg 2.5 机 组 外 型 尺 寸 ： 长 *宽 *高 ： 3390mm*2200mm*2950mm 2.6 仪 控 操 作 值 项 目 单 位 操 作 值 报 警 报 警 连 锁 备 注 5 轴 承 油 压 MPA（ G） 0.18-0.25 ≤0.18 ≤0.14 ＞ 0.2 启动 膨 胀 机 油 过 滤 器最 大 阻 力 MPA（ G） 0.04 轴 承 进 口油 温 ℃ 30-40 轴 承 温 度 ℃ ＜ 85 ≥85 ≥90 密 封 器 供气 压 力 MPA（ G） 0.5-0.8 ＞ 0.2 启动 ...
