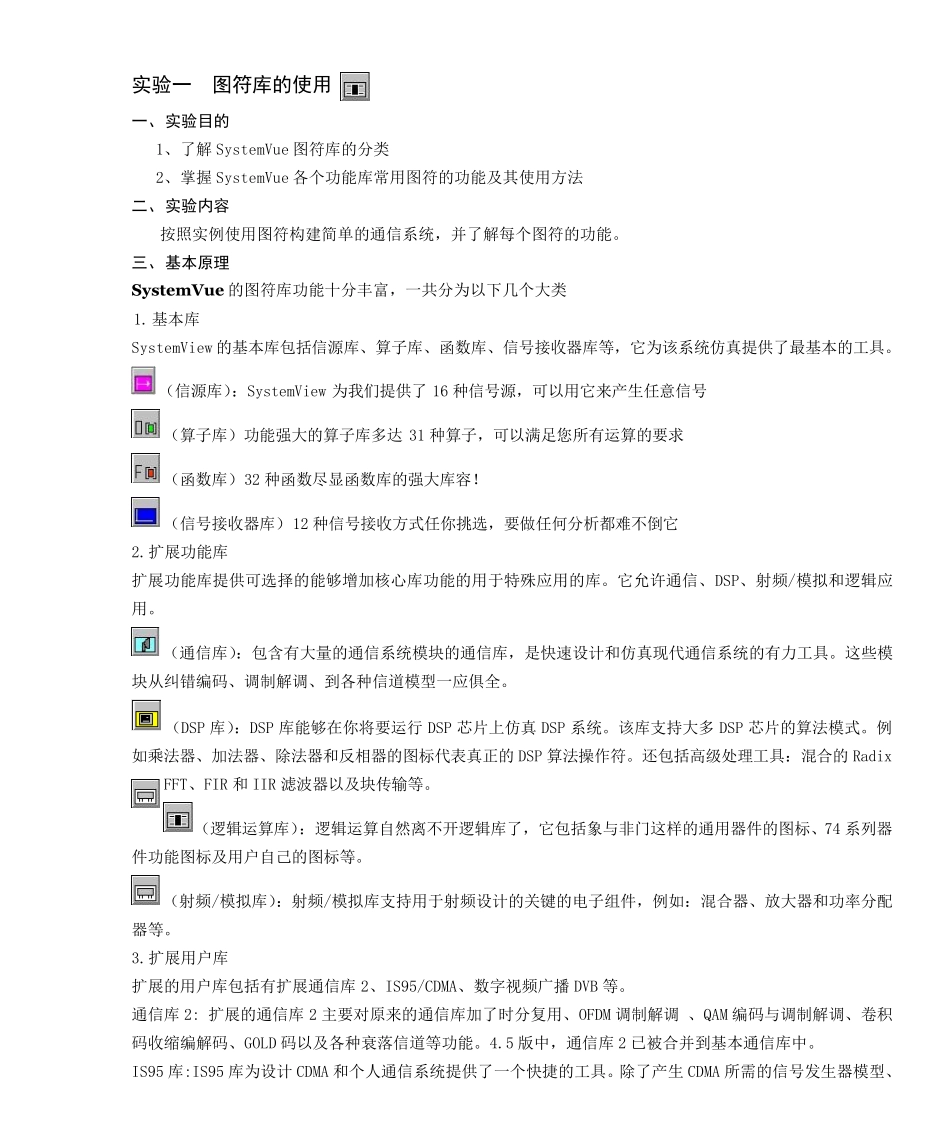

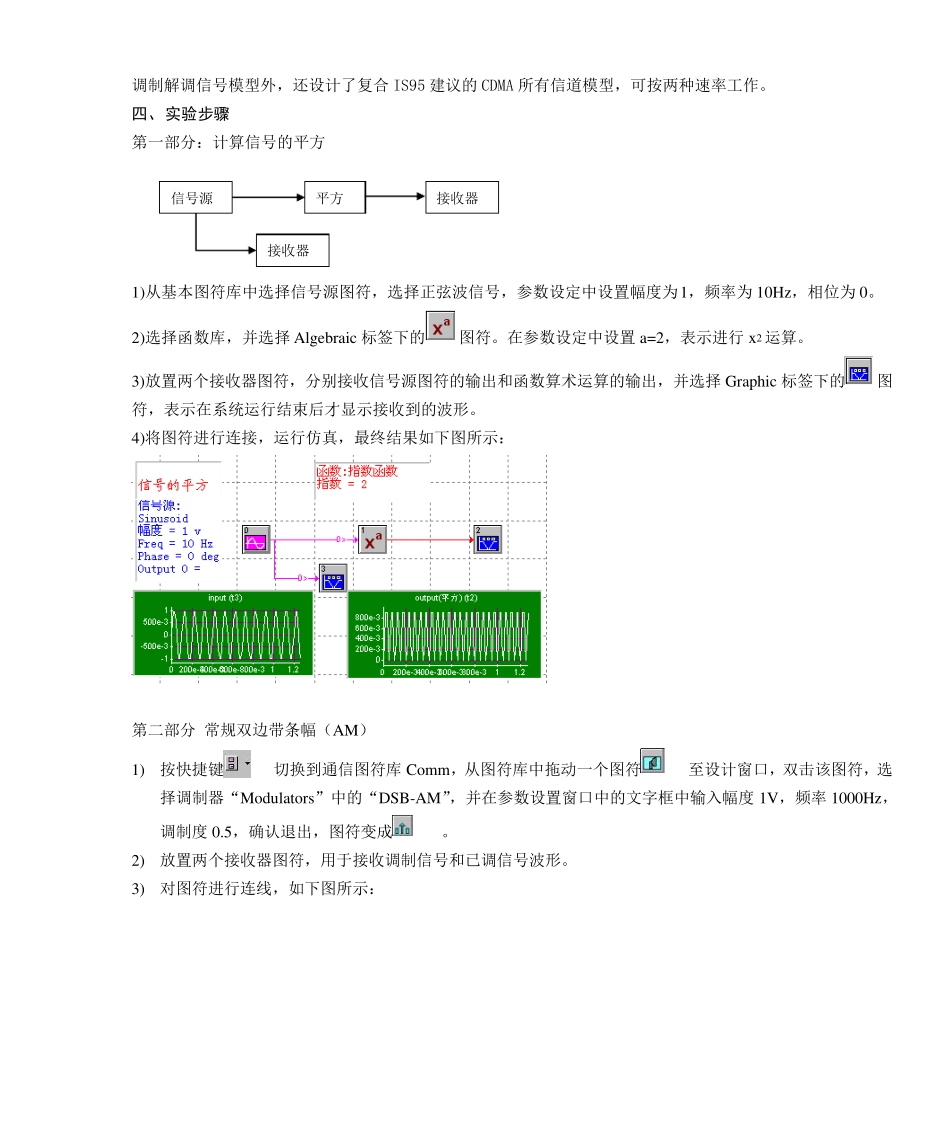

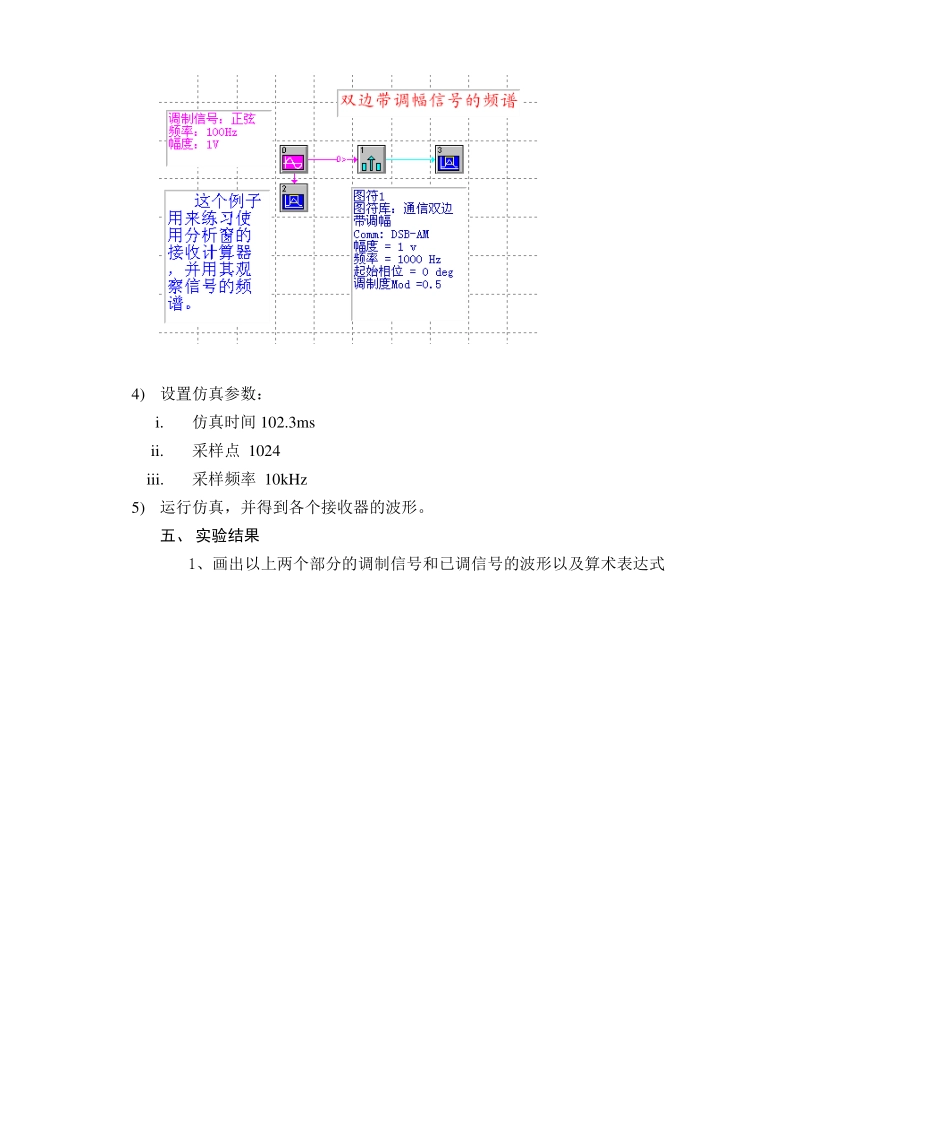

实验一 图符库的使用 一、 实验目的 1、了解 SystemVue 图符库的分类 2、掌握 SystemVue 各个功能库常用图符的功能及其使用方法 二、 实验内容 按照实例使用图符构建简单的通信系统，并了解每个图符的功能。 三、 基本原理 SystemVue 的图符库功能十分丰富，一共分为以下几个大类 1. 基本库 SystemView 的基本库包括信源库、算子库、函数库、信号接收器库等，它为该系统仿真提供了最基本的工具。 （信源库）：SystemView 为我们提供了 16 种信号源，可以用它来产生任意信号 （算子库）功能强大的算子库多达 31 种算子，可以满足您所有运算的要求 （函数库）32 种函数尽显函数库的强大库容！ （信号接收器库）12 种信号接收方式任你挑选，要做任何分析都难不倒它 2. 扩展功能库 扩展功能库提供可选择的能够增加核心库功能的用于特殊应用的库。它允许通信、DSP、射频/模拟和逻辑应用。 （通信库）：包含有大量的通信系统模块的通信库，是快速设计和仿真现代通信系统的有力工具。这些模块从纠错编码、调制解调、到各种信道模型一应俱全。 （DSP 库）：DSP 库能够在你将要运行DSP 芯片上 仿真 DSP 系统。该库支 持 大多 DSP 芯片的算法模式。例如 乘 法器、加法器、除 法器和反 相 器的图标 代表 真正 的 DSP 算法操 作 符。还 包括高 级 处 理 工具：混 合 的 Radix FFT、FIR 和 IIR 滤 波 器以及块传 输 等。 （逻辑运算库）：逻辑运算自 然 离 不开 逻辑库了，它包括象 与 非 门 这样 的通用器件 的图标 、74 系列 器件 功能图标 及用户 自 己 的图标 等。 （射频/模拟库）：射频/模拟库支 持 用于射频设计的关 键 的电 子组 件 ，例如 ：混 合 器、放 大器和功率 分配器等。 3. 扩展用户 库 扩展的用户 库包括有扩展通信库 2、IS95/CDMA、数字 视 频广 播 DVB 等。 通信库 2: 扩展的通信库 2 主 要对 原 来的通信库加了时 分复 用、OFDM 调制解调 、QAM 编码与 调制解调、卷 积码收缩 编解码、GOLD 码以及各种衰 落 信道等功能。4.5 版 中 ，通信库 2 已 被 合 并到基本通信库中 。 IS95 库:IS95 库为设计CDMA 和个人 通信系统提供了一个快捷 的工具。除 了产生 CDMA 所需 的信号发 生器模型、调制解调信号模型外，还设计了复合IS95 建议的CDMA 所有信道模型，可按两种速率工作...
