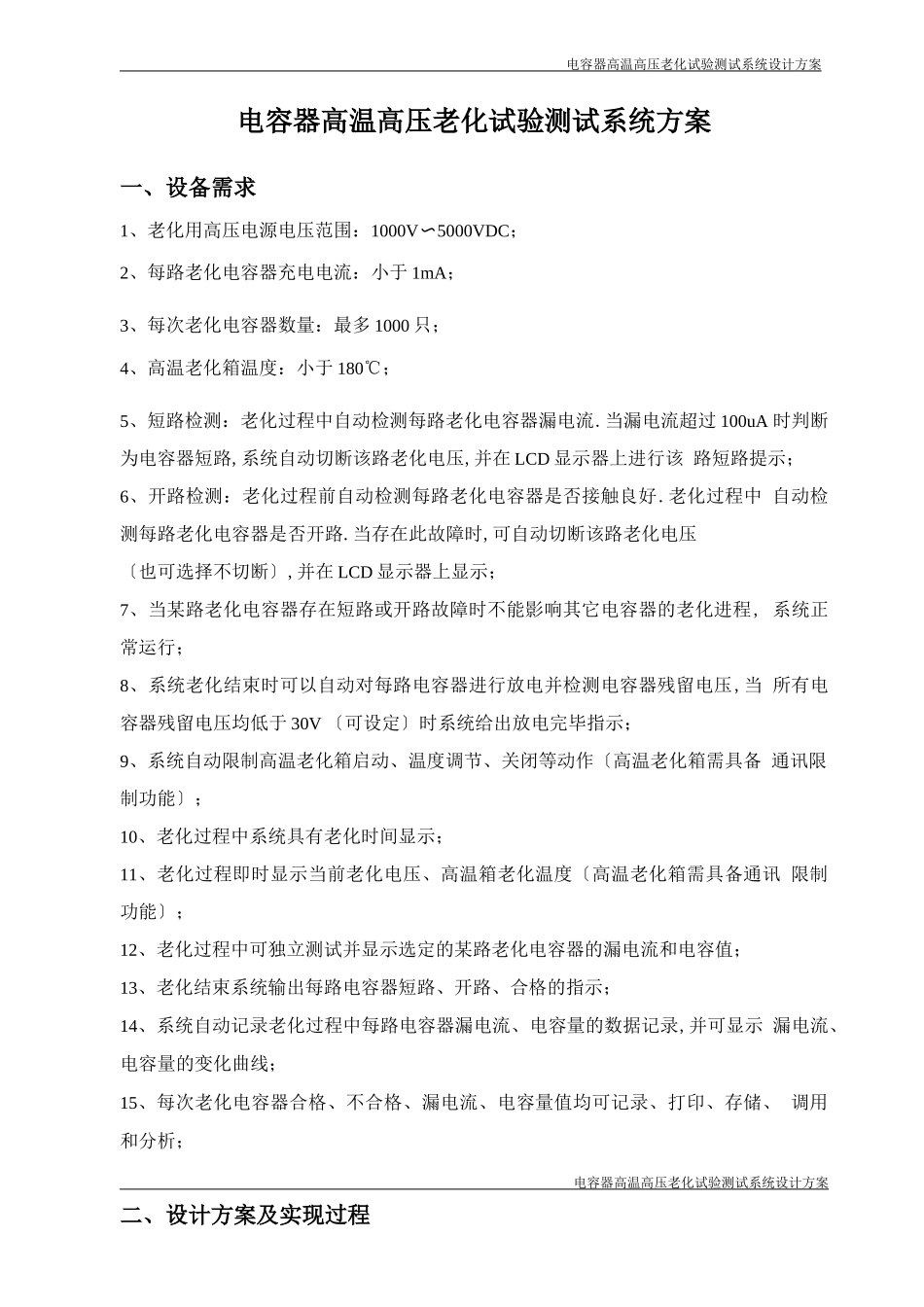

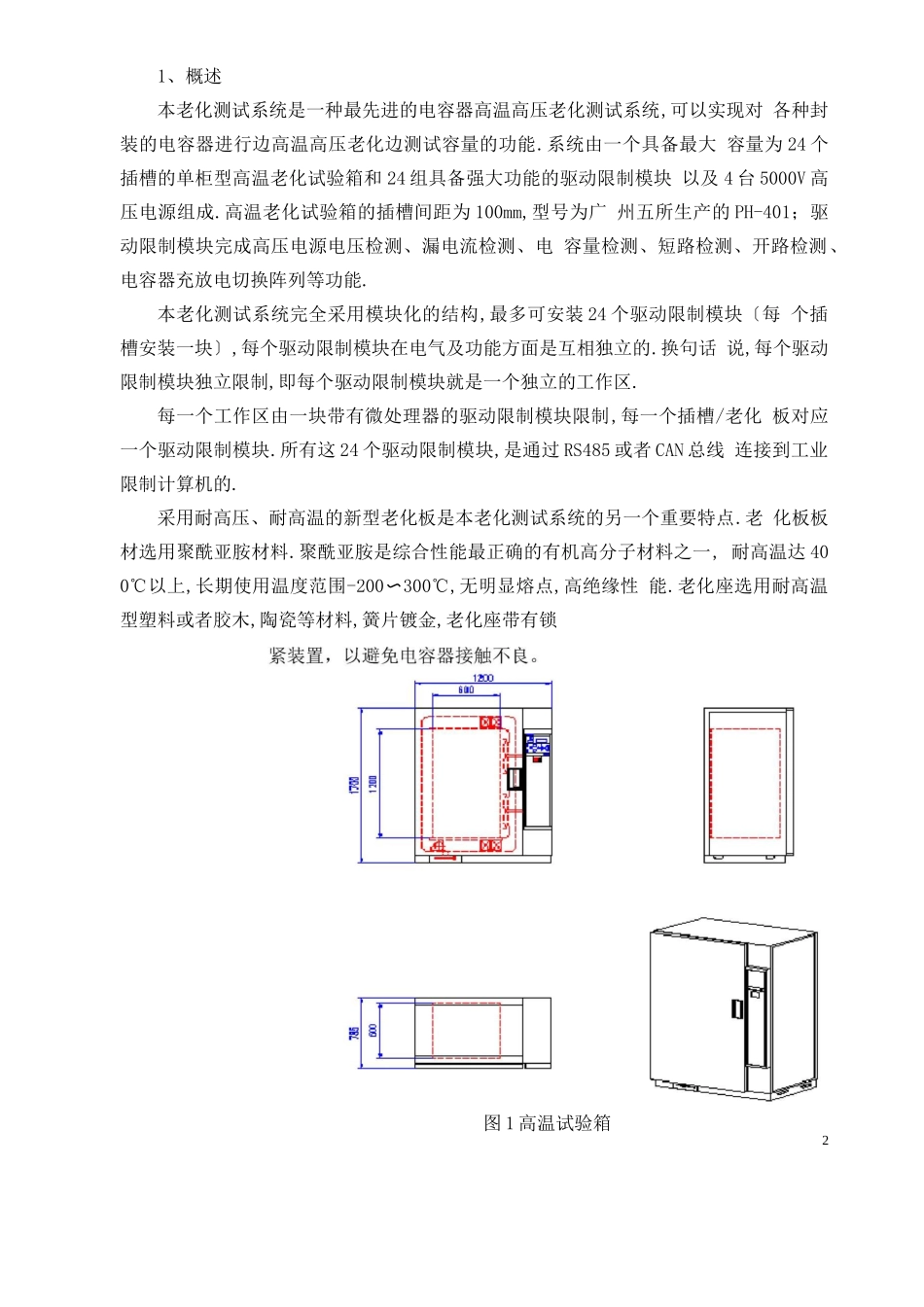

电容器高温高压老化试验测试系统设计方案电容器高温高压老化试验测试系统方案一、设备需求1、老化用高压电源电压范围：1000V〜5000VDC；2、每路老化电容器充电电流：小于 1mA；3、每次老化电容器数量：最多 1000 只；4、高温老化箱温度：小于 180℃；5、短路检测：老化过程中自动检测每路老化电容器漏电流.当漏电流超过 100uA 时判断为电容器短路,系统自动切断该路老化电压,并在 LCD 显示器上进行该 路短路提示；6、开路检测：老化过程前自动检测每路老化电容器是否接触良好.老化过程中 自动检测每路老化电容器是否开路.当存在此故障时,可自动切断该路老化电压〔也可选择不切断〕,并在 LCD 显示器上显示；7、当某路老化电容器存在短路或开路故障时不能影响其它电容器的老化进程, 系统正常运行；8、系统老化结束时可以自动对每路电容器进行放电并检测电容器残留电压,当 所有电容器残留电压均低于 30V 〔可设定〕时系统给出放电完毕指示；9、系统自动限制高温老化箱启动、温度调节、关闭等动作〔高温老化箱需具备 通讯限制功能〕；10、老化过程中系统具有老化时间显示；11、老化过程即时显示当前老化电压、高温箱老化温度〔高温老化箱需具备通讯 限制功能〕；12、老化过程中可独立测试并显示选定的某路老化电容器的漏电流和电容值；13、老化结束系统输出每路电容器短路、开路、合格的指示；14、系统自动记录老化过程中每路电容器漏电流、电容量的数据记录,并可显示 漏电流、电容量的变化曲线；15、每次老化电容器合格、不合格、漏电流、电容量值均可记录、打印、存储、 调用和分析；电容器高温高压老化试验测试系统设计方案二、设计方案及实现过程1、概述本老化测试系统是一种最先进的电容器高温高压老化测试系统,可以实现对 各种封装的电容器进行边高温高压老化边测试容量的功能.系统由一个具备最大 容量为 24 个插槽的单柜型高温老化试验箱和 24 组具备强大功能的驱动限制模块 以及 4 台 5000V 高压电源组成.高温老化试验箱的插槽间距为 100mm,型号为广 州五所生产的 PH-401；驱动限制模块完成高压电源电压检测、漏电流检测、电 容量检测、短路检测、开路检测、电容器充放电切换阵列等功能.本老化测试系统完全采用模块化的结构,最多可安装 24 个驱动限制模块〔每 个插槽安装一块〕,每个驱动限制模块在电气及功能方面是互相独立的.换句话 说,每个驱动限制模块独立限制,即每个驱动限制模块就是一个独立的工作...
