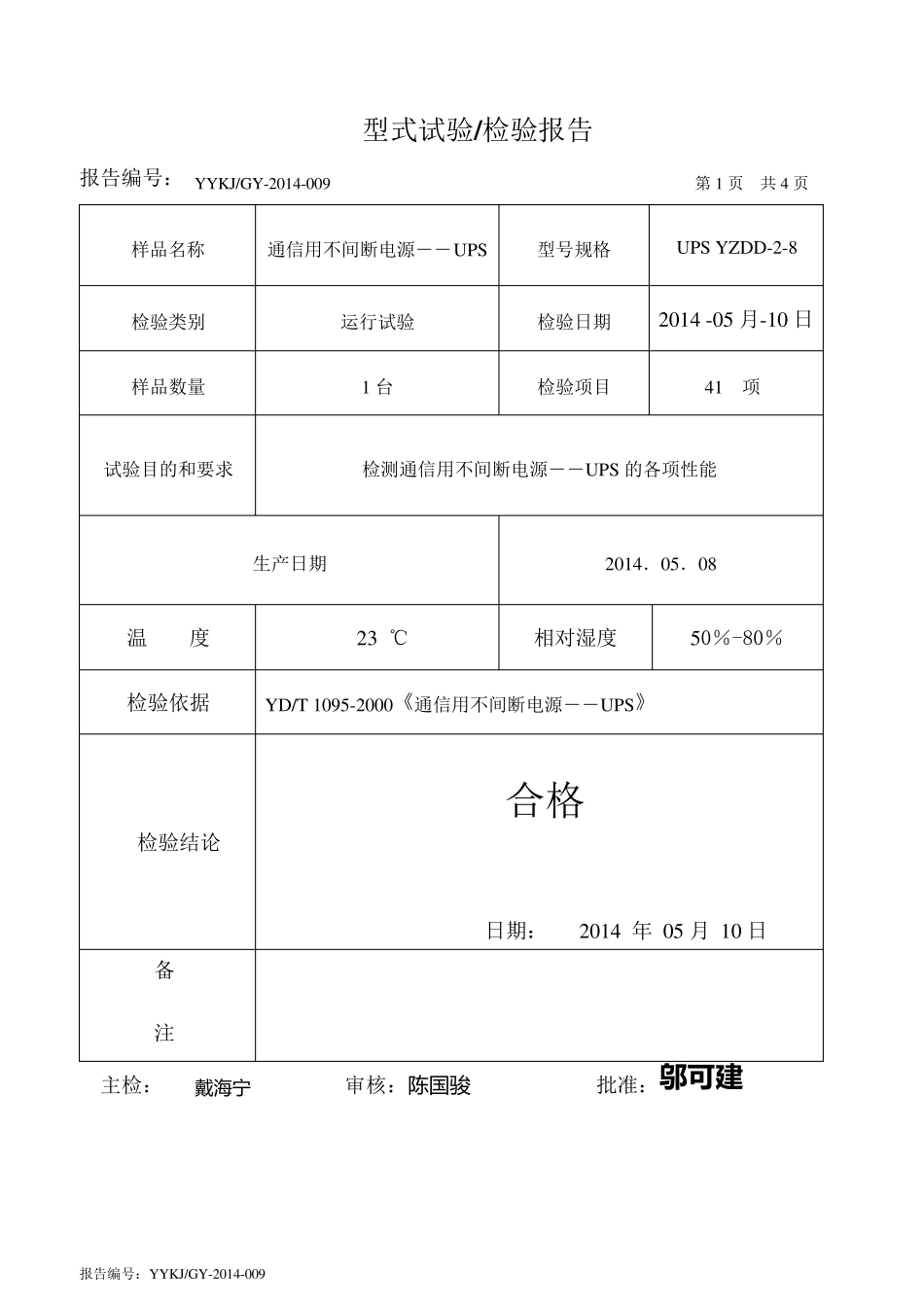

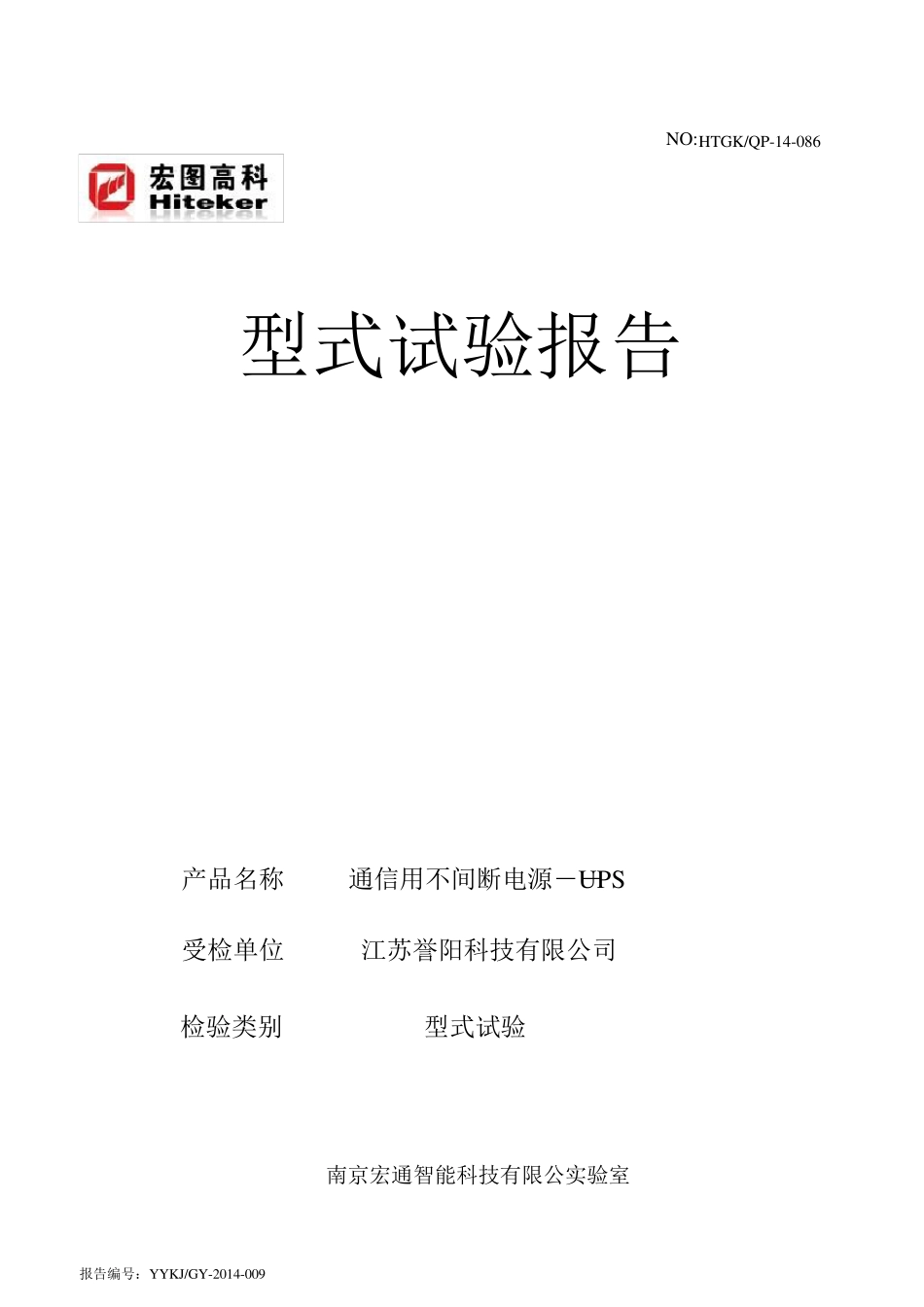

报告编号：YYKJ/GY-2014-009 NO: HTGK/QP-14-086 型式试验报告 产品名称 通信用不间断电源――UPS 受检单位 江苏誉阳科技有限公司 检验类别 型式试验 南京宏通智能科技有限公实验室 报告编号：YYKJ/GY-2014-009 型式试验/检验报告 报告编号： YYKJ/GY-2014-009 第1 页 共4 页 样品名称 通信用不间断电源――UPS 型号规格 UPS YZDD-2-8 检验类别 运行试验 检验日期 2014 -05 月-10 日 样品数量 1 台 检验项目 41 项 试验目的和要求 检测通信用不间断电源――UPS 的各项性能 生产日期 2014．05．08 温 度 23 ℃ 相对湿度 50％-80％ 检验依据 YD/T 1095-2000《通信用不间断电源――UPS》 检验结论 合格 日期： 2014 年 05 月 10 日 备 注 主检： 戴 海 宁 审核：陈 国骏 批准：邬 可建 报告编号：Y Y K J/GY -2014-009 第2 页 共4 页 序 号 检 验 项 目 检 验 要 求 检 验 记 录 判定结果 1 输入电压可变范围 Ⅰ：±25%； O K O K 2 输入功率因素 ≥0.95 O K O K 3 输入电流谐波成份 <5% O K O K 4 输入频率变化范围 50Hz±4% O K O K 5 频率跟踪范围 50Hz±4%可调 O K O K 6 频率跟踪速率 ≤1Hz/S O K O K 7 输出电压稳压精度 实际输出电压与UPS 输出额定电压间的偏差。 Ⅰ：±1%；Ⅱ：±3%；Ⅲ：±5%。 O K O K 8 输出频率 UPS在电池逆变工作方式下，输出频率在（50±0.5）Hz。 O K O K 9 输出波形失真度 UPS 输出端接线性负载，分别在交流供电和电池供电时，输出电压波形失真度应符合 Ⅰ≦1%；Ⅱ≦3%；Ⅲ≦5%。 O K O K 10 输出电压不平衡度 ≤5% O K O K 11 动态电压瞬变范围 ±5％ O K O K 12 瞬变响应恢复时间 UPS 在电池逆变工作方式下瞬变响应恢复时间为≤20ms,≤40ms,≤60ms O K O K 13 输出电压相位偏差 ≤3° O K O K 14 市电电池切换时间 UPS 在半载状态下，由市电切换到电池，电池切换到市电时间要符合Ⅰ：≤0ms；Ⅱ≤4ms；Ⅲ≤10ms。 O K O K 15 旁路切换时间 由 UPS 正常工作状态切换到旁路和旁路切换至正常工作状态的切换时间要符合Ⅰ≦1ms；Ⅱ≦4ms；Ⅲ≦10ms。 O K O K 16 电源效率 >10KVA，≥90% ，≤10KVA，≥80% O K O K 17 输出功率因素 ≤0.8 O K O K 18 输出电流峰值系数 ≥3:1 O K...
