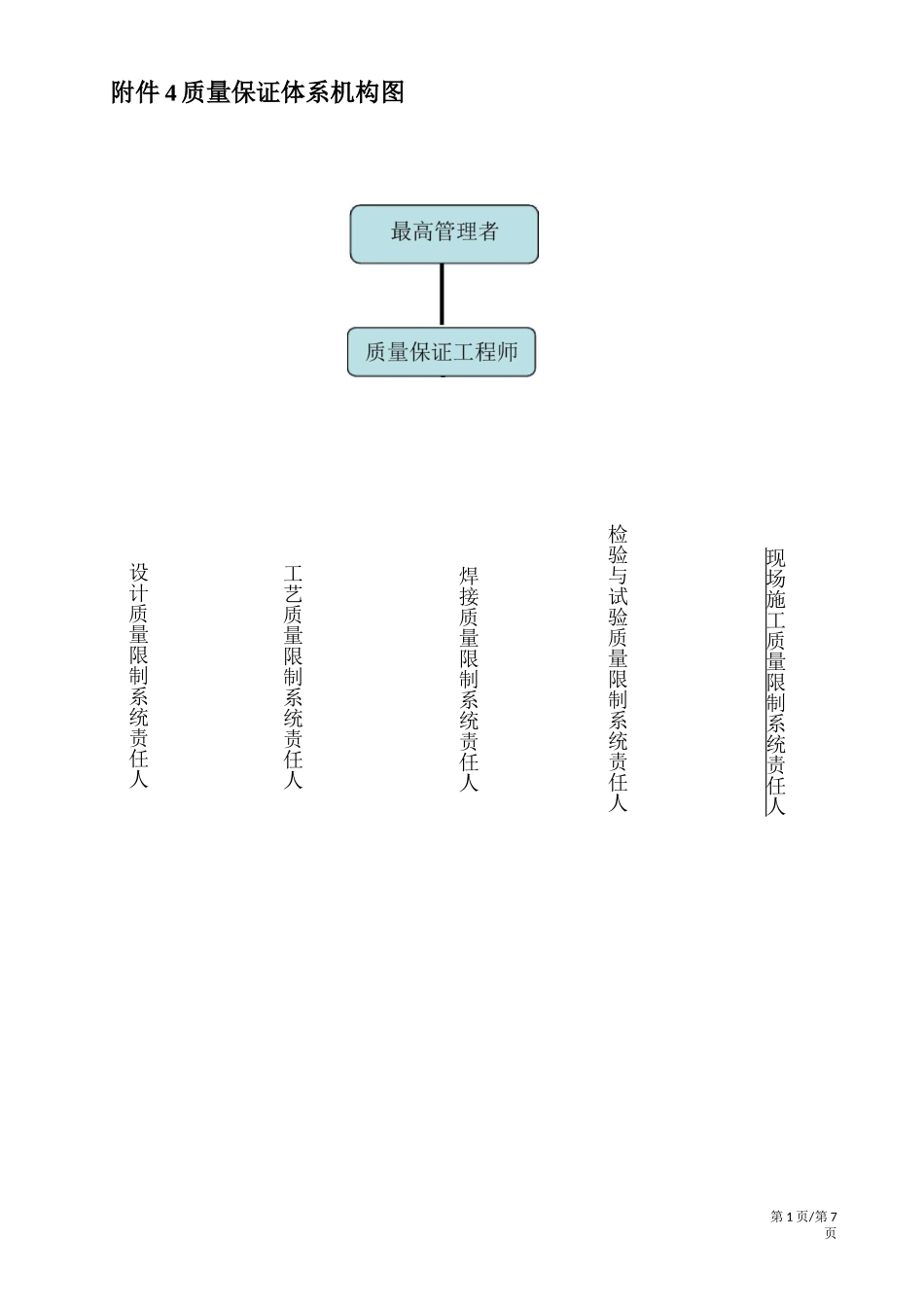

附件 4 质量保证体系机构图现场施工质量限制系统责任人检验与试验质量限制系统责任人焊接质量限制系统责任人工艺质量限制系统责任人设计质量限制系统责任人第 1 页/第 7页附录 1各限制系统图及限制环节、要求图附录 1-1:设计质量限制程序图设计质量控制系统设计质量限制系统限制环节、限制点一览表限制点限制内容责任分工限制 类别工作见证设计公司资 格设计资质情况设计质量限制系统责任人R资质材料设计文件审 查设计技术条件合理性;设计图 样的准确性;施工验收标准正 确性.设计质量限制系统责任人R汇审记录文件编审正确性、完整性、合理性、可 行性、先进性设计质量限制系统责任人R设计文件设计更改更改原因、内容,审批程序设计质量限制系统责任人R更改通知单方案交底工程特点;施工方法;技术要 求;质量标准;平安举措设计质量限制系统责任人H施工方案实施检查质量情况检验与试验质量限制系统责 任人W质检记录收集;编制 审核内容齐全;签署正确检验与试验限制系统责任人 设计质量限制系统责任人R工程档案 交工资料第 2 页/第 7 页设计文件审查注:加粗宋体字为限制环节.未加粗宋体字为限制点.收集编制审核R 为审核点、W 为见证点、H 为停止点.第 3 页/第 7页附录 1-2:工艺质量限制程序图工艺质量控 制系统工程档案收集编 制审核注:加粗宋体字为限制环节.未加粗宋体字为限制点.工艺质量限制系统限制环节、限制点一览表限制环节限制点限制内容责任分工限制类别工作见证正确性、完整性、合理性、可 行性、先进性工艺质量限制系统 责任人R工艺文件编审工艺文件工艺乂件更改原因、内容,审批程序工艺质量限制系统 责任人R更改通知单工艺更改工装工装验证结构合理;可靠性;适用性; 可行性;先进性工艺质量限制系统 责任人R工装图样检查验收制造质量;工装图样工艺要求工艺质量限制系统 责任人检验与试验限制系 统责任人W工装验收记录工艺实施工程特点;施工方法;技术要 求;质量标准;平安举措工艺质量限制系统 责任人H工艺文件 施工图样工艺交底实施检查工艺纪律执行情况;质量情况工艺质量限制系统 责任人检验与试验限制系 统责任人W施工记录 质检记录工程档案收集; 编制 审核内容齐全;签署正确工艺质量限制系统 责任人检验与试验限制系 统责任人R工程档案 交工资料R 为审核点、W 为见证点、H 为停止点.第 4 页/第 7 页附录 1-3:焊接质量限制系统图注:加粗宋体字为限制环节....
