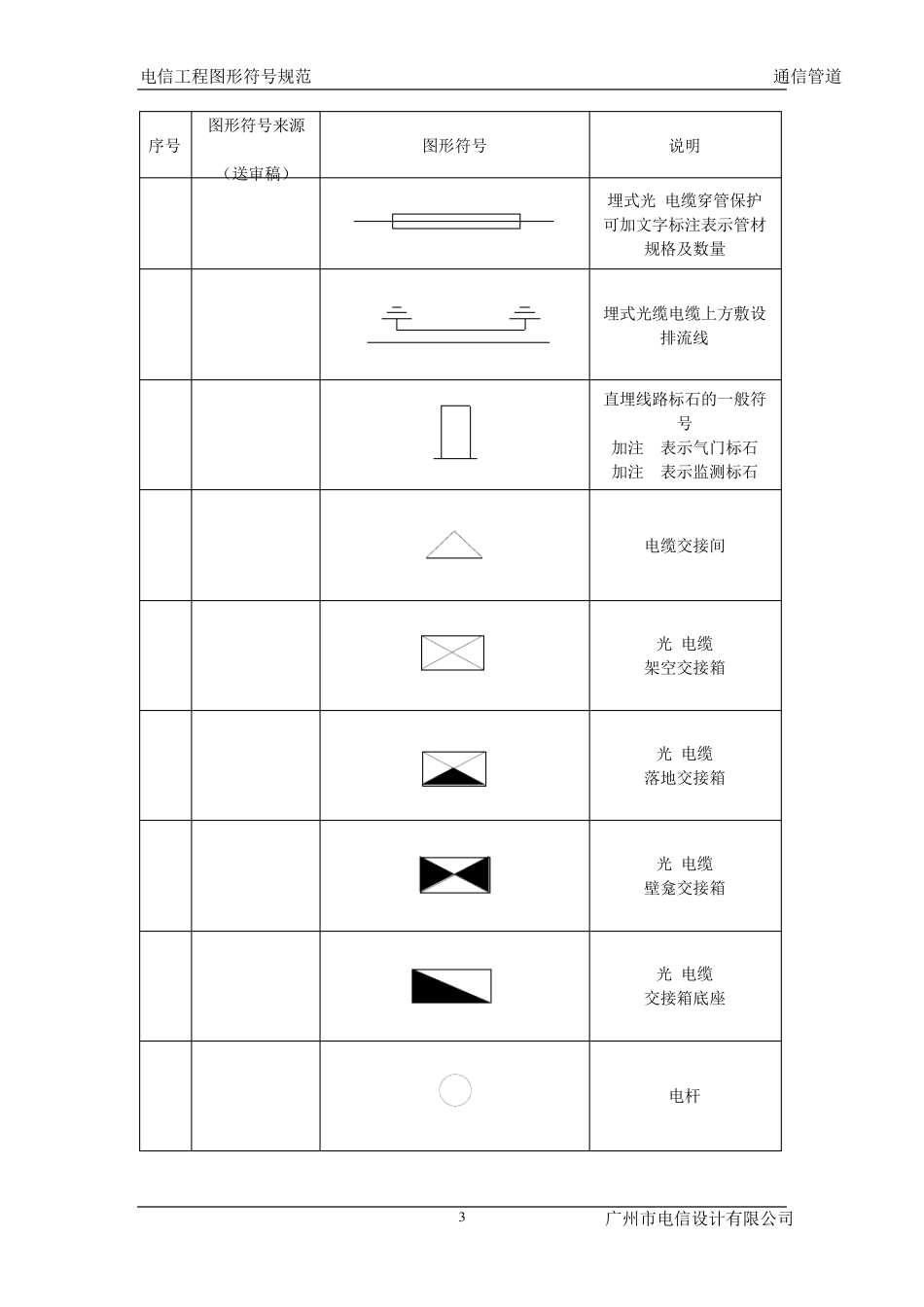

电信工程图形符号规范 通信管道 广州市电信设计有限公司 1 1 、 通信管道 序号 图形符号来源 YD/T 5015-2006 （送审稿） 图形符号 说明 1. 5.13-1 直通型人孔 人孔的一般符号 2. 5.13-2 手孔的一般符号 3. 5.13-3 局前人孔 4. 5.13-4 拐弯型人孔 电信工程图形符号规范 通信管道 广州市电信设计有限公司 2 2 、 通信线路、杆路、光缆 6.1 线路、杆路、光缆图形符号 序号 图形符号来源 YD/T 5015-2006 （送审稿） 图形符号 说明 1. 5.5-1 光/电缆通信线路的 一般符号 2. 5.5-2 直埋光/电缆线路 3. 5.5-3 水下光/电缆线路、 海底光/电缆线路 4. 5.5-4 架空光/电缆线路 5. 管道光/电缆线路(路由图) 管道数量、占用的管孔位置、截面尺寸或其他特征(如管孔排列形式)可标6. 5.5-5 管道光/电缆线路(施工图) 虚斜线可作为人（手）孔的简易画法。 7. 5.11-6 埋式光/电缆铺砖、铺水泥盖板保护 可加文字标注明铺砖为横铺、竖铺及铺设长度或注明铺水泥盖板及铺设长度 电信工程图形符号规范 通信管道 广州市电信设计有限公司 3 序号 图形符号来源 YD/T 5015-2006（送审稿） 图形符号 说明 8. 5.11-7 埋式光/电缆穿管保护 可加文字标注表示管材规格及数量 9. 5.11-8 埋式光缆电缆上方敷设排流线 10. 5.11-13 直埋线路标石的一般符号 加注V表示气门标石 加注M表示监测标石 11. 5.11-31 电缆交接间 12. 5.11-32 光/电缆 架空交接箱 13. 5.11-33 光/电缆 落地交接箱 14. 5.11-34 光/电缆 壁龛交接箱 15. 光/电缆 交接箱底座 16. 电杆 电信工程图形符号规范 通信管道 广州市电信设计有限公司 4 序号 图形符号来源 YD/T 5015-2006（送审稿） 图形符号 说明 17. 5.12-4 H型杆 18. 新立电杆 （7×120表示杆高 7米，杆尾直径 120cm） 19. 5.12-11 引上杆 小黑点表示电缆或光缆 20. 5.12-12 通信电杆上装设 避雷线、地线 21. 5.12-9 撑杆 22. 5.12-17 单方向拉线 拉线的一般符号 23. 5.12-18 双方拉线 24. 5.12-19 四方拉线 电信工程图形符号规范 通信管道 广州市电信设计有限公司 5 序号 图形符号来源 YD/T 5015-2006 （送审稿） 图形符号 说明 25. 5.12-20 V 型拉线 26. 5.12-21 高桩拉线 27. 5.12-22 横木或卡盘 28. 5.11-15 电缆堵塞 29. 电缆气门 30. 电缆气门及堵塞 31. 带气门...
