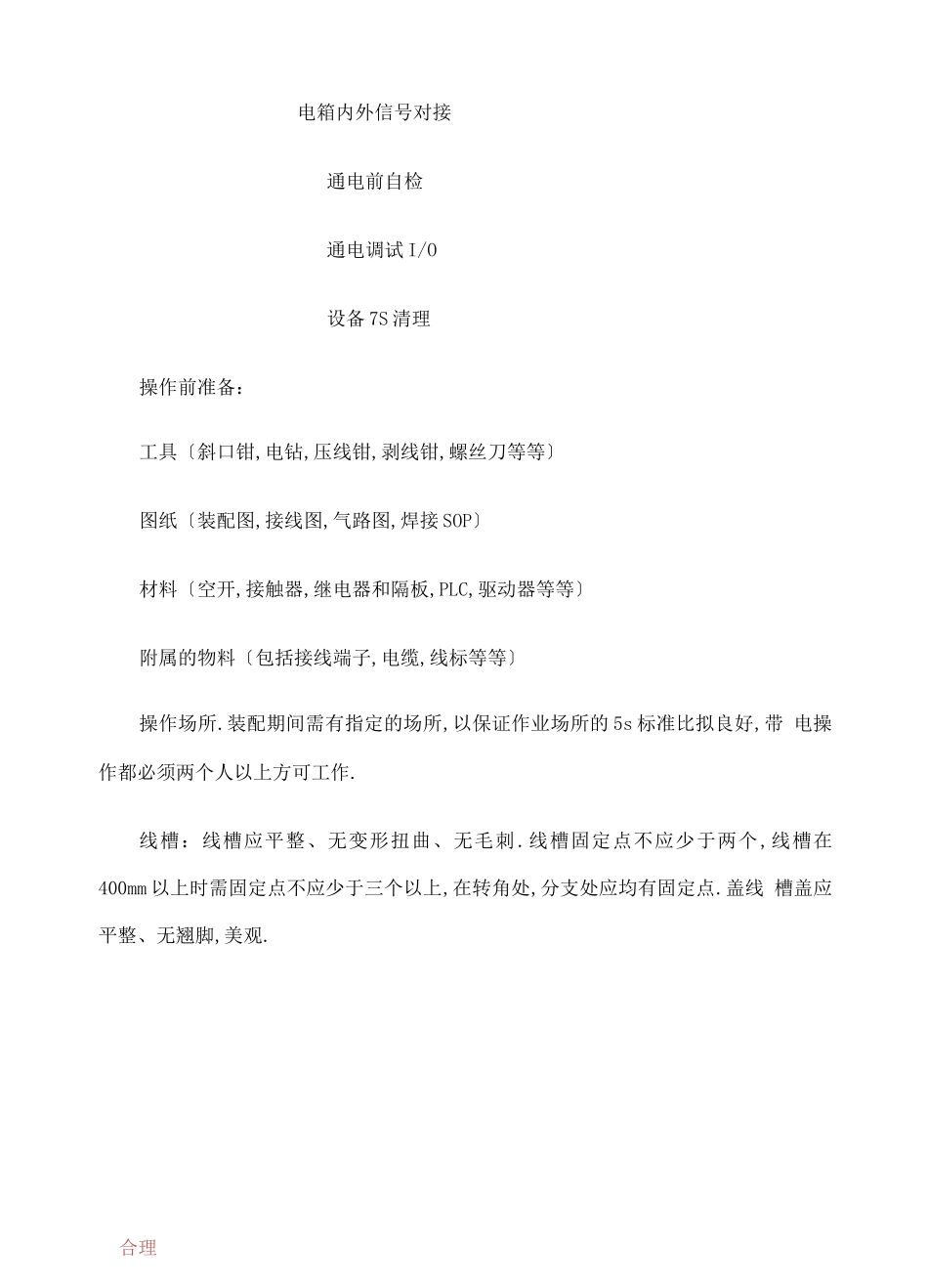

电气装配技术要求工艺标准、目的:使公司电气装配满足客户需求,提升公司产品品质.二、作业前:电气材料必须按时到位,到位后确认电气件型号是否符合图纸要求,检查来料 钣金的品质状况,是否有影响电气装配和产品品质的不良因素.如果有局部非决定 性材料没有到位,可以按方案开始作业.三、电气装配作业流程:图纸核对物料核对 导轨准备焊航空插头/OB 头走线固定WWW领料元器件布局检验外线接入电箱电箱内外信号对接通电前自检通电调试 I/O设备 7S 清理操作前准备：工具〔斜口钳,电钻,压线钳,剥线钳,螺丝刀等等〕图纸〔装配图,接线图,气路图,焊接 SOP〕材料〔空开,接触器,继电器和隔板,PLC,驱动器等等〕附属的物料〔包括接线端子,电缆,线标等等〕操作场所.装配期间需有指定的场所,以保证作业场所的 5s 标准比拟良好,带 电操作都必须两个人以上方可工作.线槽：线槽应平整、无变形扭曲、无毛刺.线槽固定点不应少于两个,线槽在 400mm 以上时需固定点不应少于三个以上,在转角处,分支处应均有固定点.盖线 槽盖应平整、无翘脚,美观.合理导轨：导轨裁截口应平直,并无毛刺.每节导轨不应少于吧两点固定 300mm 以上不应 少于三点固定.元器件布局：根据装配图的的排幅员进行线槽、导轨、元器件的排版布置.电控布局应美观, 同一块电控底板内强电弱电应分开集中.元器件安装:在安装电气元件时应遵循说明说规定.元件安装通过导轨卡座安装的元件,卡 扣应完全卡主导轨.元件安装过程中,应保持元件的整洁,无损伤,元器件附件应 齐全完好.接线标准：端子排：端子排强电,弱电、正、负应分开布置,并中间用隔板隔开已预防短 路.颜色定义：交流 220V 火线：红色.零线：黑色.直流 36V 以下：正极：棕色.负极：蓝色.接线：接线严格根据图纸正确的接到指定的接线端子及元器件上导线的选择：根据图纸标示,正确的选用导线.导线的选择计算〔仅适用于铜线〕：I=NX 系数 X0.9 I 表示实际电流.N 表示线芯大小 mm2.系数为 10 倍.9 倍.8 倍.7 倍.6 倍.5 倍.4 倍.3 倍.2 倍.1 倍.考虑到线路中存在导线发热所以不能满功率计 算故X0.9可以算出 1.5mm2的线电流为 13.5A 承载功率=电流 13.5AX220V=2900W2.5mm2=20A 承载功率 P 二电流 20AX220V=4455W4mm2=28A 承载功率 P 二电流 25AX220V=6000W6mm2=32A承载功率 P 二电流32AX220V=7064W系数 1.5mm210 倍 2.5 mm29 倍 4mm28 倍 6mm26 倍 6〜10mm25 倍 16〜25mm24 倍 35〜50mm23...
