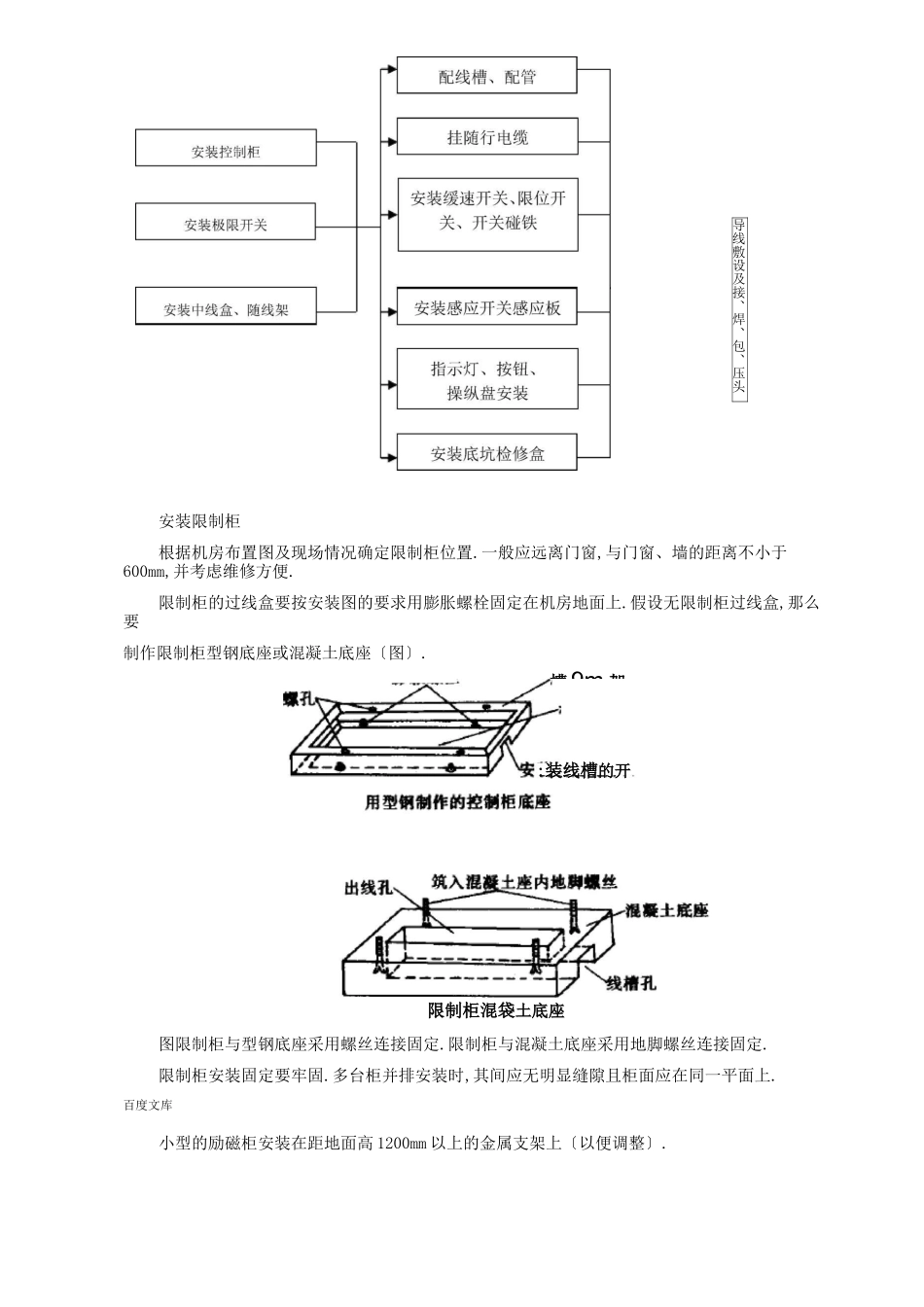

百度文库SGBZ-0909 电气设备安装技术交底依据标准:?建筑工程施工质量验收统一标准?GB50300-2001?电梯工程施工质量验收标准?GB50310-20021、范围本工艺标准适用于额定载重量 5000kg 及以下、额定速度 3m/s 及以下的各类国产曳引驱动电 梯电气设备安装工程.2、施工准备设备、材料要求：各电气设备及部件的规格、数量、质量应符合有关要求,各种开关应动作灵活可靠；限制柜、 励磁柜应有出厂合格证.槽钢、角钢无锈蚀,膨胀螺栓、螺丝、射钉、射钉子弹、电焊条等的规格、性能应符合图纸 及使用要求.主要机具：电焊机及电焊工具、线坠、钢板尺、扳手、钢锯、盒尺、射钉器、防护面罩、电锤、脱线钳、 螺丝刀、克丝钳、电工刀、手电钻.作业条件：机房、井道的照明要求同第二章的有关要求.开慢车进行井道内安装工作时各层厅门关闭,门锁良好、可靠,厅门不能用手扒开.3、操作工艺工艺流程：安装限制柜根据机房布置图及现场情况确定限制柜位置.一般应远离门窗,与门窗、墙的距离不小于 600mm,并考虑维修方便.限制柜的过线盒要按安装图的要求用膨胀螺栓固定在机房地面上.假设无限制柜过线盒,那么要制作限制柜型钢底座或混凝土底座〔图〕.限制柜混袋土底座图限制柜与型钢底座采用螺丝连接固定.限制柜与混凝土底座采用地脚螺丝连接固定.限制柜安装固定要牢固.多台柜并排安装时,其间应无明显缝隙且柜面应在同一平面上.百度文库小型的励磁柜安装在距地面高 1200mm 以上的金属支架上〔以便调整〕.导线敷设及接、焊、包、压头槽9m 架机房地面:装线槽的开口安装极限开关：根据布置图,假设极限开关选用墙上安装方式时,要安装在机房门入口处,要求开关底部距地 面高度〜.当梯井极限开关钢丝绳位置和极限开关不能上下对应时,可在机房顶板上装导向滑轮,导向 轮位置应正确动作灵活、可靠〔图〕.极限开心图极限开关、导向滑轮支架分别用膨胀螺栓固定在墙上和楼板上.钢丝绳在开关手柄轮上应绕 3〜4 圈,其作用力方向应保证使闸门跳开,切断电源.根据布置图位置,假设在机房地面上安装极限开关时,要按开关能和梯井极限绳上、下对应来 确定安装位置.极限开关支架用膨胀螺栓固定在梯房地面上.极限开关盒底面距地面 300mm 〔图〕.将钢丝 绳按要求进行固定.百度文库图安装中间接线盒、随缆架.中间接线盒设在梯井内,其高度按下式确定：高度〔最底层厅门地坎至中间接线盒底的垂直距离〕=1/2 电梯行程+1500mm+200mm.假设中间接线盒设在夹层或机房内,其高度〔盒底〕距夹...
