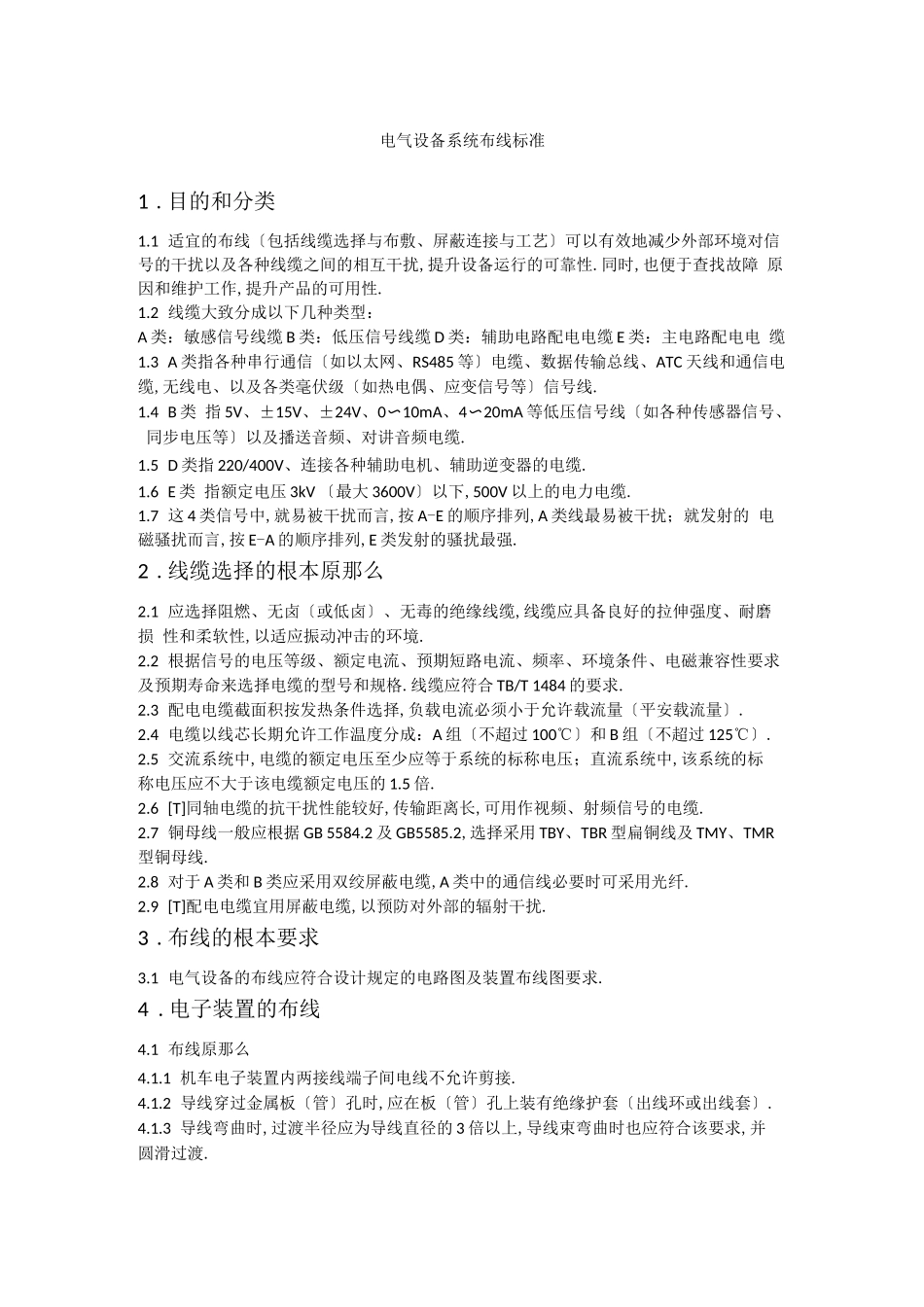

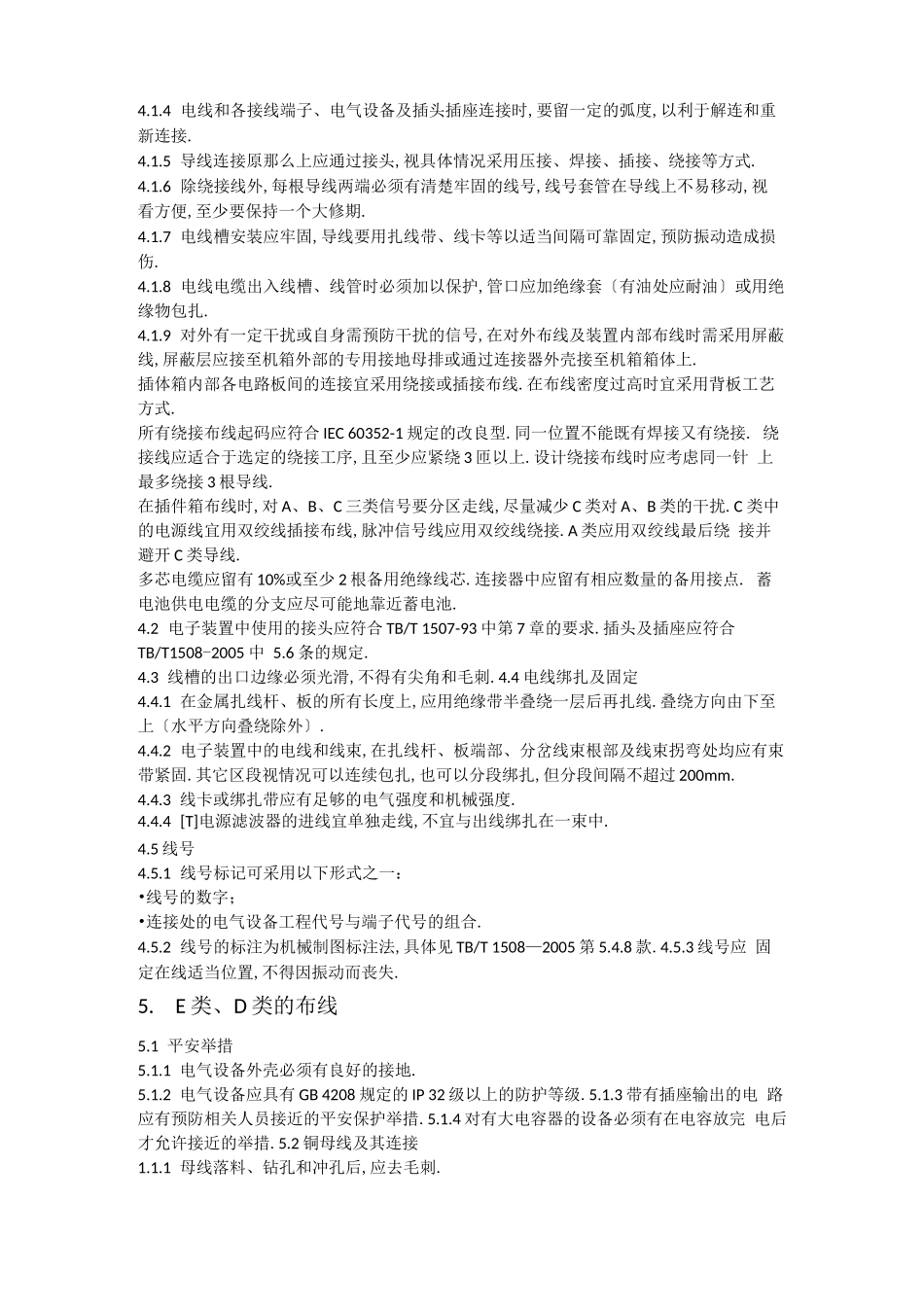

电气设备系统布线标准1 .目的和分类1.1 适宜的布线〔包括线缆选择与布敷、屏蔽连接与工艺〕可以有效地减少外部环境对信 号的干扰以及各种线缆之间的相互干扰,提升设备运行的可靠性.同时,也便于查找故障 原因和维护工作,提升产品的可用性.1.2 线缆大致分成以下几种类型：A 类：敏感信号线缆 B 类：低压信号线缆 D 类：辅助电路配电电缆 E 类：主电路配电电 缆1.3 A 类指各种串行通信〔如以太网、RS485 等〕电缆、数据传输总线、ATC 天线和通信电 缆,无线电、以及各类毫伏级〔如热电偶、应变信号等〕信号线.1.4 B 类 指 5V、±15V、±24V、0〜10mA、4〜20mA 等低压信号线〔如各种传感器信号、 同步电压等〕以及播送音频、对讲音频电缆.1.5 D 类指 220/400V、连接各种辅助电机、辅助逆变器的电缆.1.6 E 类 指额定电压 3kV 〔最大 3600V〕以下,500V 以上的电力电缆.1.7 这 4 类信号中,就易被干扰而言,按 A-E 的顺序排列,A 类线最易被干扰；就发射的 电磁骚扰而言,按 E-A 的顺序排列,E 类发射的骚扰最强.2 .线缆选择的根本原那么2.1 应选择阻燃、无卤〔或低卤〕、无毒的绝缘线缆,线缆应具备良好的拉伸强度、耐磨损 性和柔软性,以适应振动冲击的环境.2.2 根据信号的电压等级、额定电流、预期短路电流、频率、环境条件、电磁兼容性要求 及预期寿命来选择电缆的型号和规格.线缆应符合 TB/T 1484 的要求.2.3 配电电缆截面积按发热条件选择,负载电流必须小于允许载流量〔平安载流量〕.2.4 电缆以线芯长期允许工作温度分成：A 组〔不超过 100℃〕和 B 组〔不超过 125℃〕.2.5 交流系统中,电缆的额定电压至少应等于系统的标称电压；直流系统中,该系统的标 称电压应不大于该电缆额定电压的 1.5 倍.2.6 [T]同轴电缆的抗干扰性能较好,传输距离长,可用作视频、射频信号的电缆.2.7 铜母线一般应根据 GB 5584.2 及 GB5585.2,选择采用 TBY、TBR 型扁铜线及 TMY、TMR 型铜母线.2.8 对于 A 类和 B 类应采用双绞屏蔽电缆,A 类中的通信线必要时可采用光纤.2.9 [T]配电电缆宜用屏蔽电缆,以预防对外部的辐射干扰.3 .布线的根本要求3.1 电气设备的布线应符合设计规定的电路图及装置布线图要求.4 .电子装置的布线4.1 布线原那么4.1.1 机车电子装置内两接线端子间电线不允许剪接.4.1.2 导线穿过金属板〔管〕孔时,应在板〔管〕孔上装有绝缘护套〔出线环或出线套〕.4.1.3 导线弯曲时,过...
