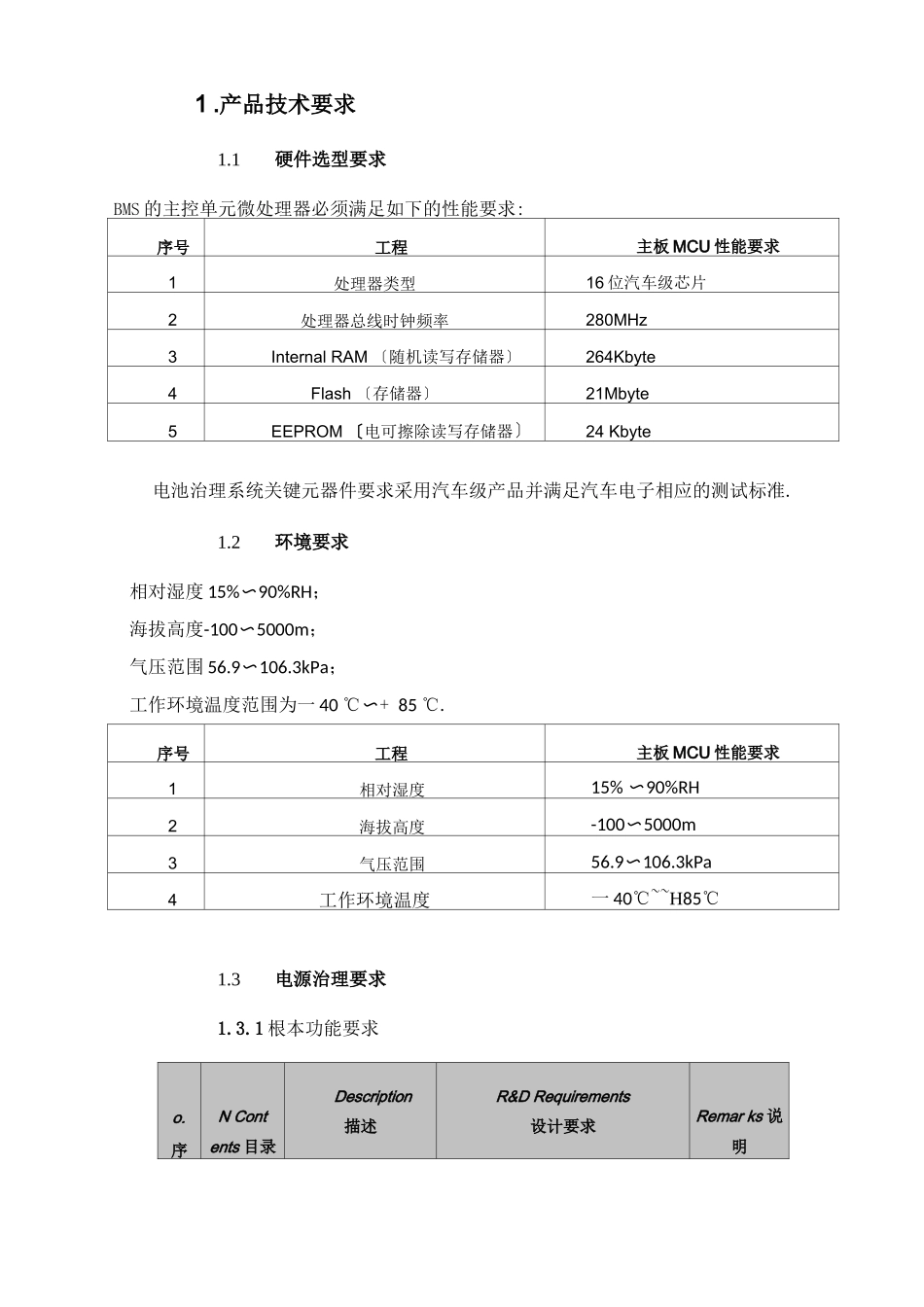

记录编号BMS 硬件技术要求MA/SIR X.X.X编制审核会签批准1 .产品技术要求1.1硬件选型要求BMS 的主控单元微处理器必须满足如下的性能要求:序号工程主板 MCU 性能要求1处理器类型16 位汽车级芯片2处理器总线时钟频率280MHz3Internal RAM 〔随机读写存储器〕264Kbyte4Flash 〔存储器〕21Mbyte5EEPROM 〔电可擦除读写存储器〕24 Kbyte电池治理系统关键元器件要求采用汽车级产品并满足汽车电子相应的测试标准.1.2环境要求相对湿度 15%〜90%RH；海拔高度-100〜5000m；气压范围 56.9〜106.3kPa；工作环境温度范围为一 40 ℃〜+ 85 ℃.序号工程主板 MCU 性能要求1相对湿度15% 〜90%RH2海拔高度-100〜5000m3气压范围56.9〜106.3kPa4工作环境温度一 40℃~~H85℃1.3电源治理要求1.3.1 根本功能要求o.序N Cont ents 目录Description描述R&D Requirements设计要求Remar ks 说明号2尺寸150*110 〔mm〕3工作温度-40〜+85℃4存储温度-40〜+125℃5选型电源芯片：TLE8366EV50主 MCU： S912XEP100W1MAG全汽车级要求6接口功能要求电源治理常火供电9-32VDC,系统仅适用于 12V 系统24V 供电BMS 进行保护 流程7充电供电9-32VDC8唤醒功能唤醒方式：IG 唤醒VCU 硬线唤醒 硬线 1 唤醒 快充 A+唤醒CAN 唤醒 定时唤醒CC 唤醒9休眠模式W1mA无 CP 信号10低功耗模式W5mACP 信号在线,无充电11自下电唤醒源移除后系统自动进入休眠模式CP 信号在线 无充电时,BMS 进入低功耗模式12供电电源检测检测范围：6-32V；检测精度：+5%13数据传输通讯方式3 路 CAN 通讯：1、整车 CAN 通讯：① 波特率可调；② 具备被多个特殊 CAN ID 唤醒功能；③ 具备特殊 ID 唤醒 VCU 功能；⑷ 具备特殊 ID 唤醒 OBC 功能.满足 ISO 11898-2/118 98-5/11898- 6标准2、内网'充电 CAN 通讯：波特率可调14驱动输出高边驱动数量：8水平：12V/1A具备诊断功能15低边驱动2 路,12V/2A具备诊断功能16信号输入检测7 路/12V,兼容 I/0 及口盯乂输入检测：碰撞信号检测MSD〔维修开关〕信号检测HVIL1~HVIL5 信号检测〔可作互锁检测输入〕17信号输出限制4 路可做互锁检测输出信号,支持 I/0及 PWM 输出输出水平：12V/50mA；18充电功能充电枪温度检测检测路数：6 路采集范围：-40~125℃采集精度：±1℃@-30~65℃+ 2℃@其他具备分 温度区间校 正、区间增益 补偿功能电磁锁限制检测驱动水平 3A具备反应信号检测充电接口连接检测1、交...
