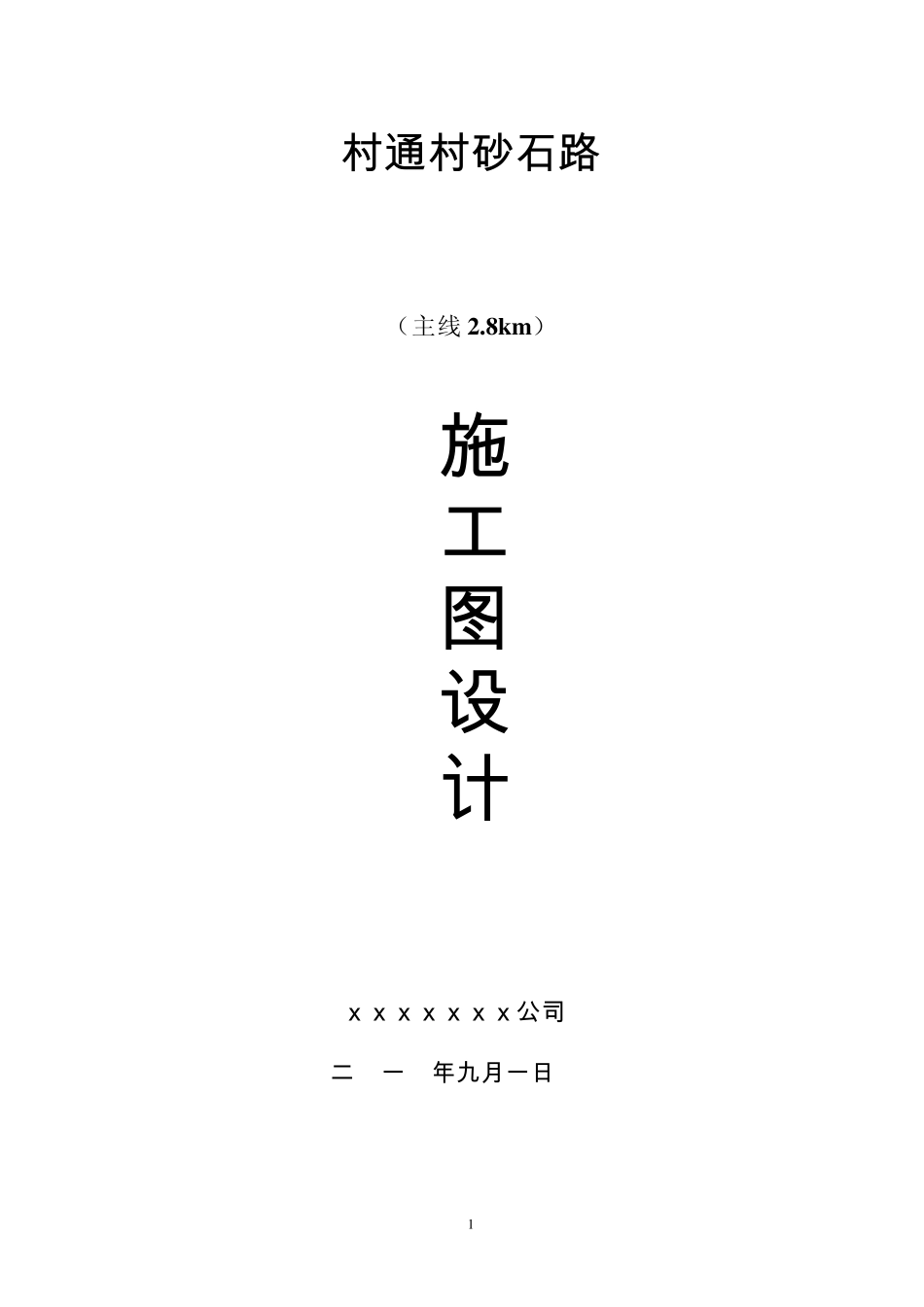

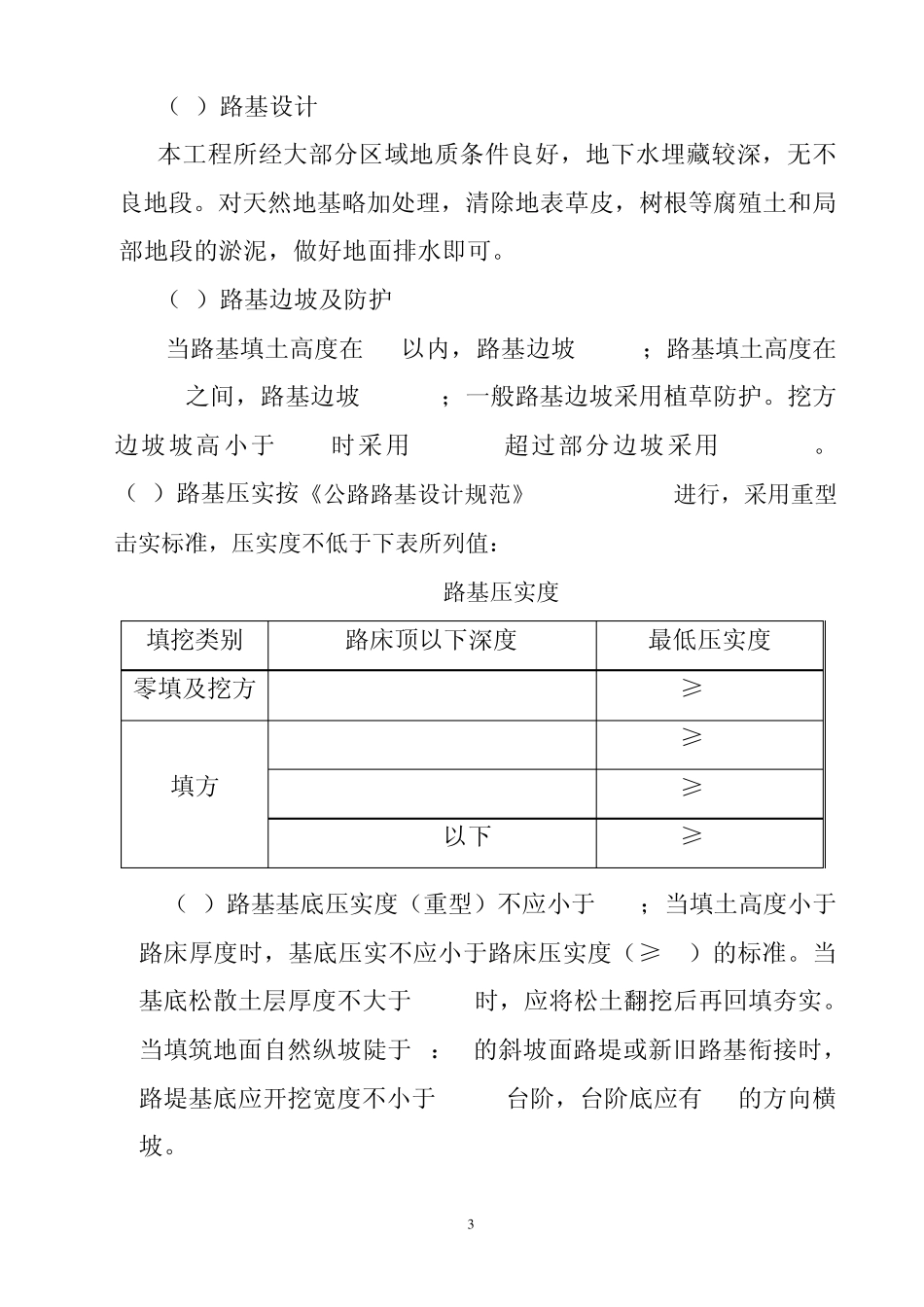

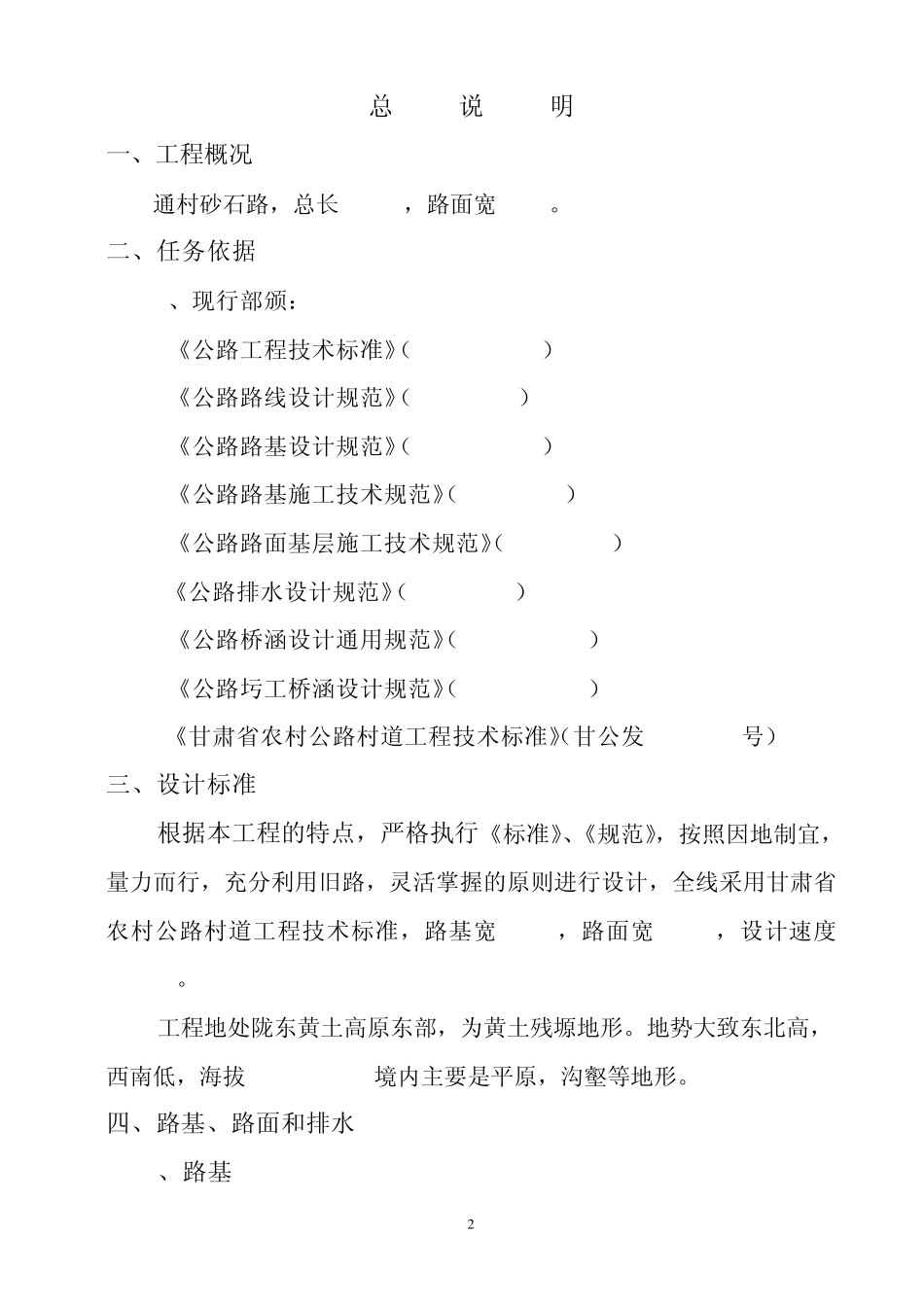

1 村 通 村 砂 石 路 （主线 2.8km ） 施 工 图 设 计 ｘ ｘ ｘ ｘ ｘ ｘ ｘ 公 司 二 0一 0年九月一日 2 总 说 明 一、工程概况 通村砂石路，总长 2.8km，路面宽 6.0m。 二、任务依据 1、现行部颁： 《公路工程技术标准》（JTGB01-2003） 《公路路线设计规范》（JTJ011-94） 《公路路基设计规范》（JTGF10-2004） 《公路路基施工技术规范》（JTJ033-86） 《公路路面基层施工技术规范》（JTJ034-93） 《公路排水设计规范》（JTJ018-97） 《公路桥涵设计通用规范》（JTGD60-2004） 《公路圬工桥涵设计规范》（JTGD61-2005） 《甘肃省农村公路村道工程技术标准》（甘公发[2006]56号） 三、设计标准 根据本工程的特点，严格执行《标准》、《规范》，按照因地制宜，量力而行，充分利用旧路，灵活掌握的原则进行设计，全线采用甘肃省农村公路村道工程技术标准，路基宽 6.5m，路面宽 6.0m，设计速度20km/h。 工程地处陇东黄土高原东部，为黄土残塬地形。地势大致东北高， 西南低，海拔 1100-1300m境内主要是平原，沟壑等地形。 四、路基、路面和排水 1、路基 3 （1）路基设计 本工程所经大部分区域地质条件良好，地下水埋藏较深，无不良地段。对天然地基略加处理，清除地表草皮，树根等腐殖土和局部地段的淤泥，做好地面排水即可。 （2）路基边坡及防护 当路基填土高度在8m以内，路基边坡1:1.5；路基填土高度在8-20m之间，路基边坡1:1.75；一般路基边坡采用植草防护。挖方边坡坡高小于8m时采用1:0.5,超过部分边坡采用1:0.75。 （3）路基压实按《公路路基设计规范》JDGD30-2004进行，采用重型击实标准，压实度不低于下表所列值： 路基压实度 填挖类别 路床顶以下深度 最低压实度 零填及挖方 0-30cm ≥95% 填方 0-80cm ≥95% 80-150cm ≥93% 150cm以下 ≥90% （4）路基基底压实度（重型）不应小于85%；当填土高度小于路床厚度时，基底压实不应小于路床压实度（≥95）的标准。当 基底松散土层厚度不大于30cm时，应将松土翻挖后再回填夯实。当填筑地面自然纵坡陡于1：5的斜坡面路堤或新旧路基衔接时，路堤基底应开挖宽度不小于2.0m台阶，台阶底应有 2%的方向横坡。 4 （5）路基压实 路基填筑应严格分层填筑，填土松铺厚度不应超过30cm，路基填料要求按路基施工规范进行。 2、路面 根据公路等级、交通量、投资、路面现状、结合沿线地质及筑路材料情况，确定全线采用路面结...
