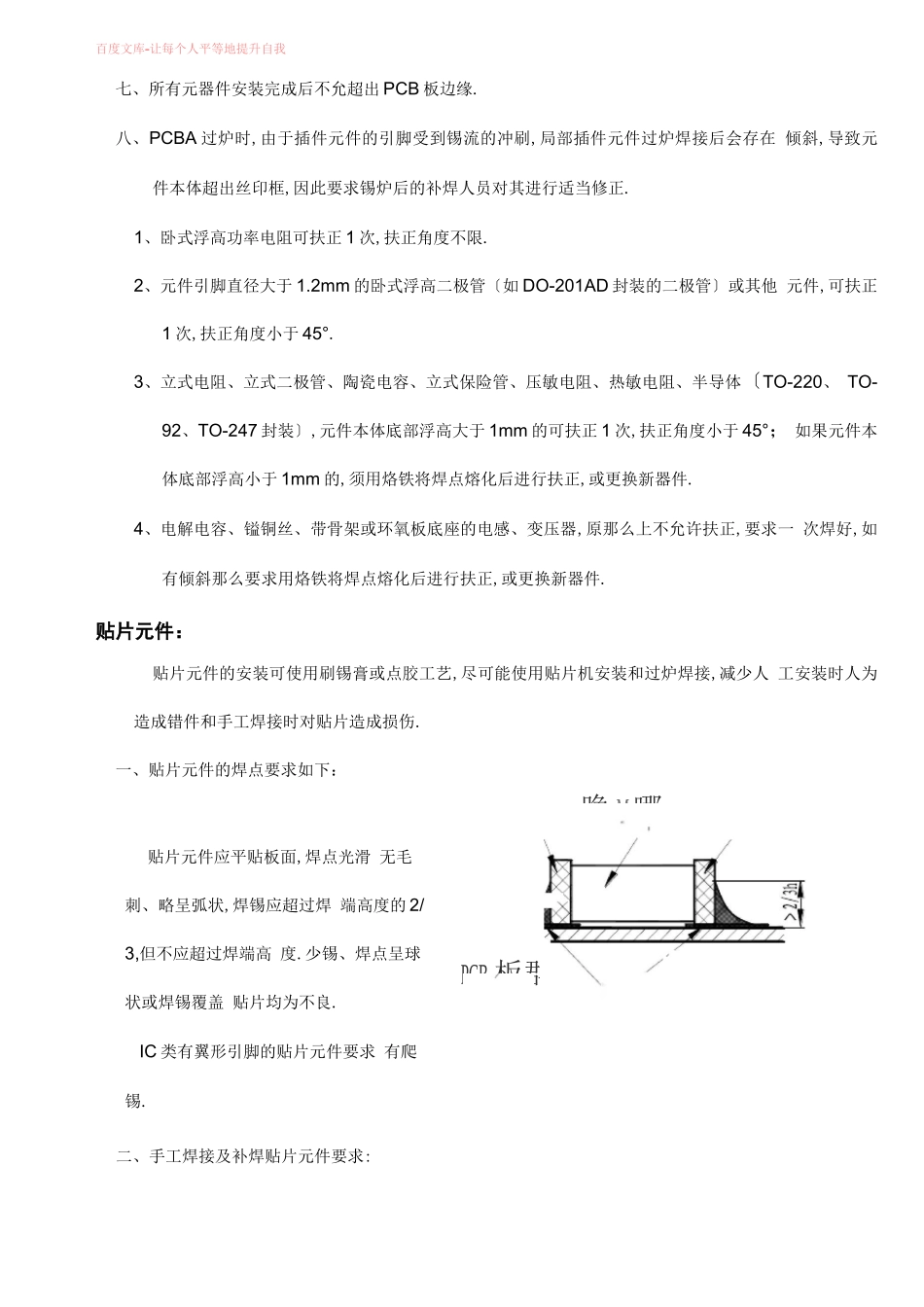

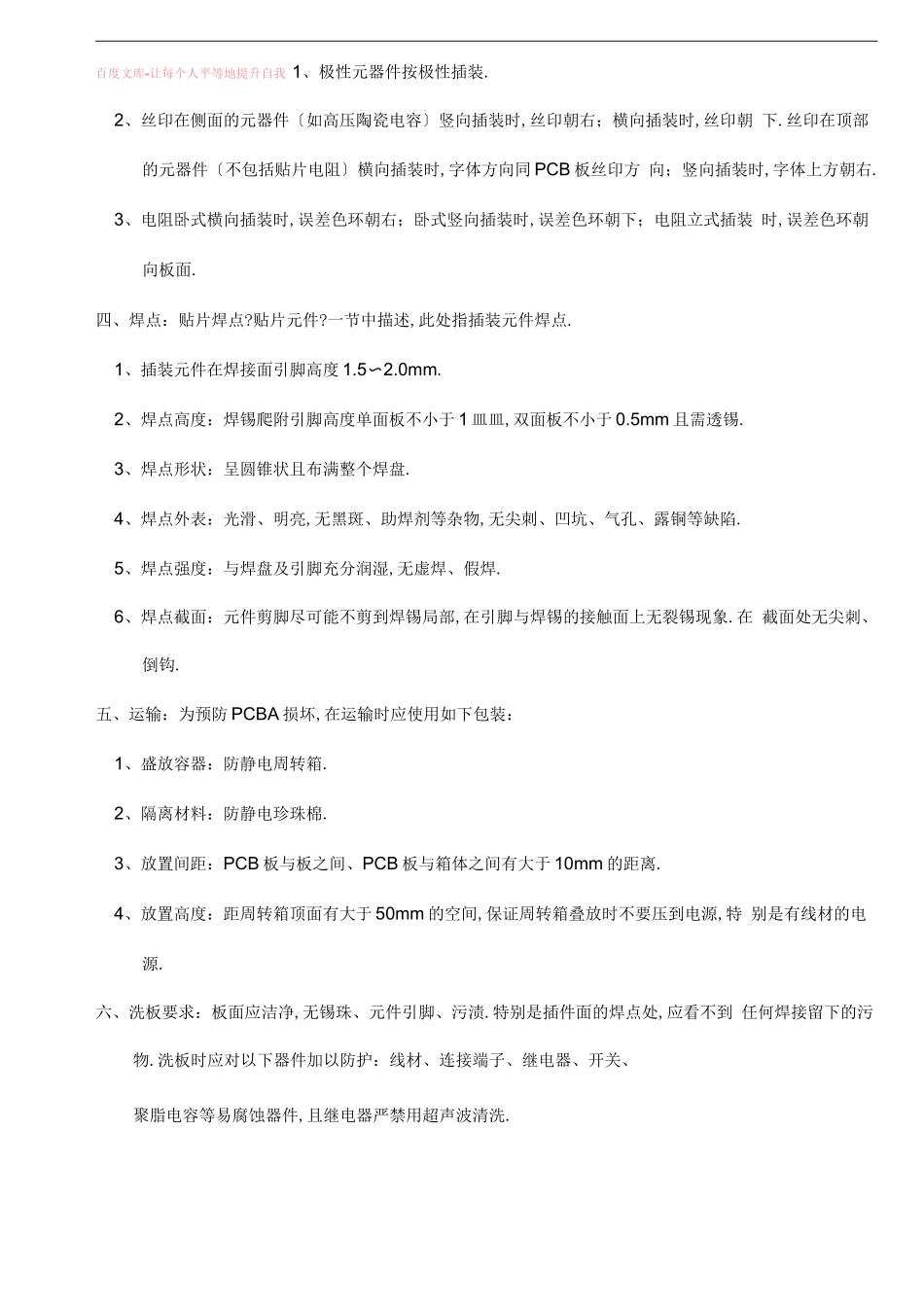

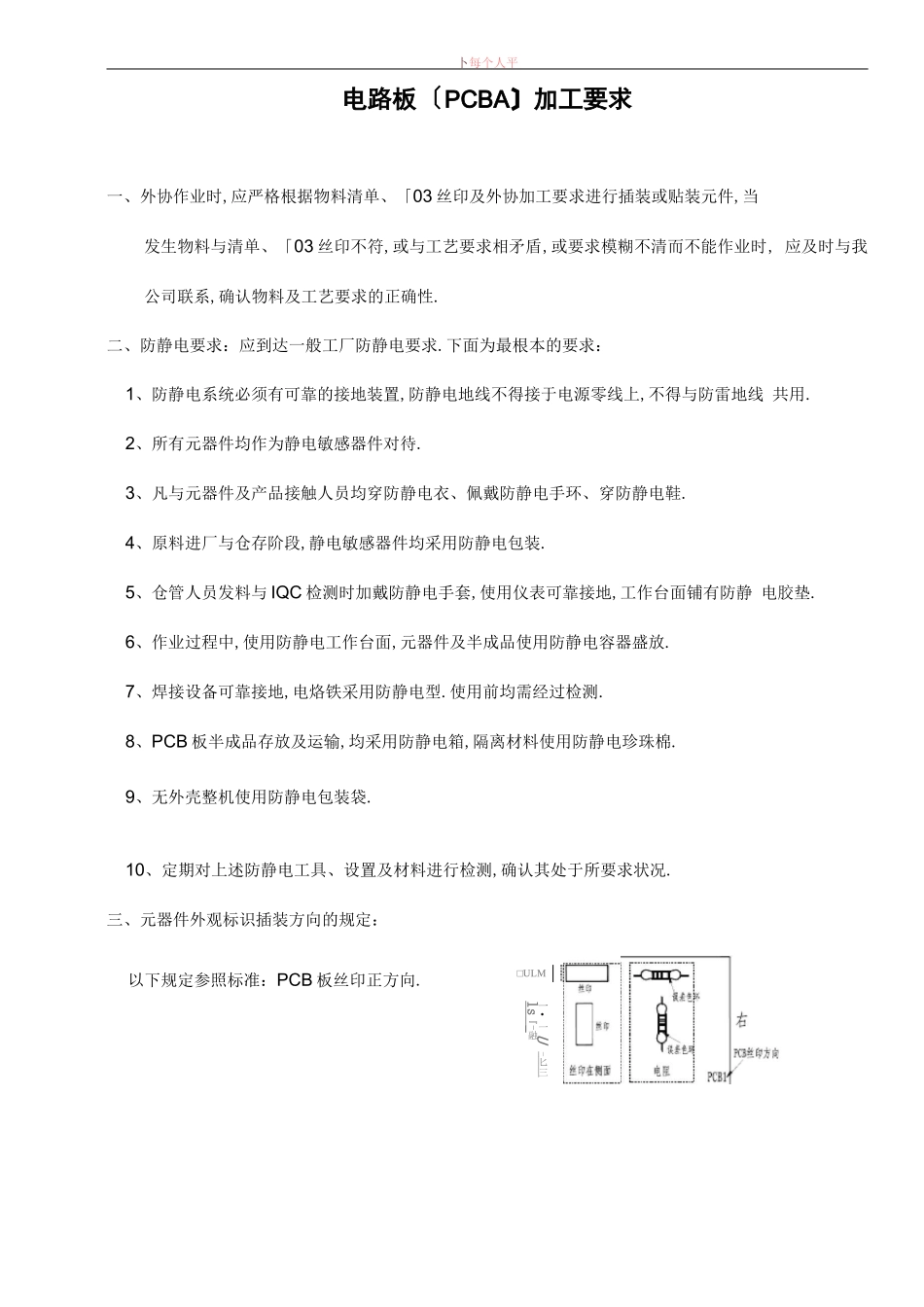

卜每个人平电路板〔PCBA〕加工要求一、外协作业时,应严格根据物料清单、「03 丝印及外协加工要求进行插装或贴装元件,当发生物料与清单、「03 丝印不符,或与工艺要求相矛盾,或要求模糊不清而不能作业时, 应及时与我公司联系,确认物料及工艺要求的正确性.二、防静电要求：应到达一般工厂防静电要求.下面为最根本的要求：1、防静电系统必须有可靠的接地装置,防静电地线不得接于电源零线上,不得与防雷地线 共用.2、所有元器件均作为静电敏感器件对待.3、凡与元器件及产品接触人员均穿防静电衣、佩戴防静电手环、穿防静电鞋.4、原料进厂与仓存阶段,静电敏感器件均采用防静电包装.5、仓管人员发料与 IQC 检测时加戴防静电手套,使用仪表可靠接地,工作台面铺有防静 电胶垫.6、作业过程中,使用防静电工作台面,元器件及半成品使用防静电容器盛放.7、焊接设备可靠接地,电烙铁采用防静电型.使用前均需经过检测.8、PCB 板半成品存放及运输,均采用防静电箱,隔离材料使用防静电珍珠棉.9、无外壳整机使用防静电包装袋.10、定期对上述防静电工具、设置及材料进行检测,确认其处于所要求状况.三、元器件外观标识插装方向的规定：以下规定参照标准：PCB 板丝印正方向.一• 一U - 匕三 ls 『 - 融□ULM?百度文库-让每个人平等地提升自我 1、极性元器件按极性插装.2、丝印在侧面的元器件〔如高压陶瓷电容〕竖向插装时,丝印朝右；横向插装时,丝印朝 下.丝印在顶部的元器件〔不包括贴片电阻〕横向插装时,字体方向同 PCB 板丝印方 向；竖向插装时,字体上方朝右.3、电阻卧式横向插装时,误差色环朝右；卧式竖向插装时,误差色环朝下；电阻立式插装 时,误差色环朝向板面.四、焊点：贴片焊点?贴片元件?一节中描述,此处指插装元件焊点.1、插装元件在焊接面引脚高度 1.5〜2.0mm.2、焊点高度：焊锡爬附引脚高度单面板不小于 1 皿皿,双面板不小于 0.5mm 且需透锡.3、焊点形状：呈圆锥状且布满整个焊盘.4、焊点外表：光滑、明亮,无黑斑、助焊剂等杂物,无尖刺、凹坑、气孔、露铜等缺陷.5、焊点强度：与焊盘及引脚充分润湿,无虚焊、假焊.6、焊点截面：元件剪脚尽可能不剪到焊锡局部,在引脚与焊锡的接触面上无裂锡现象.在 截面处无尖刺、倒钩.五、运输：为预防 PCBA 损坏,在运输时应使用如下包装：1、盛放容器：防静电周转箱.2、隔离材料：防静电珍珠棉.3、放置间距：PCB 板与板之间、PCB 板与箱体之间有大于 10mm 的距离.4、放置高度：距周转箱顶面有...
