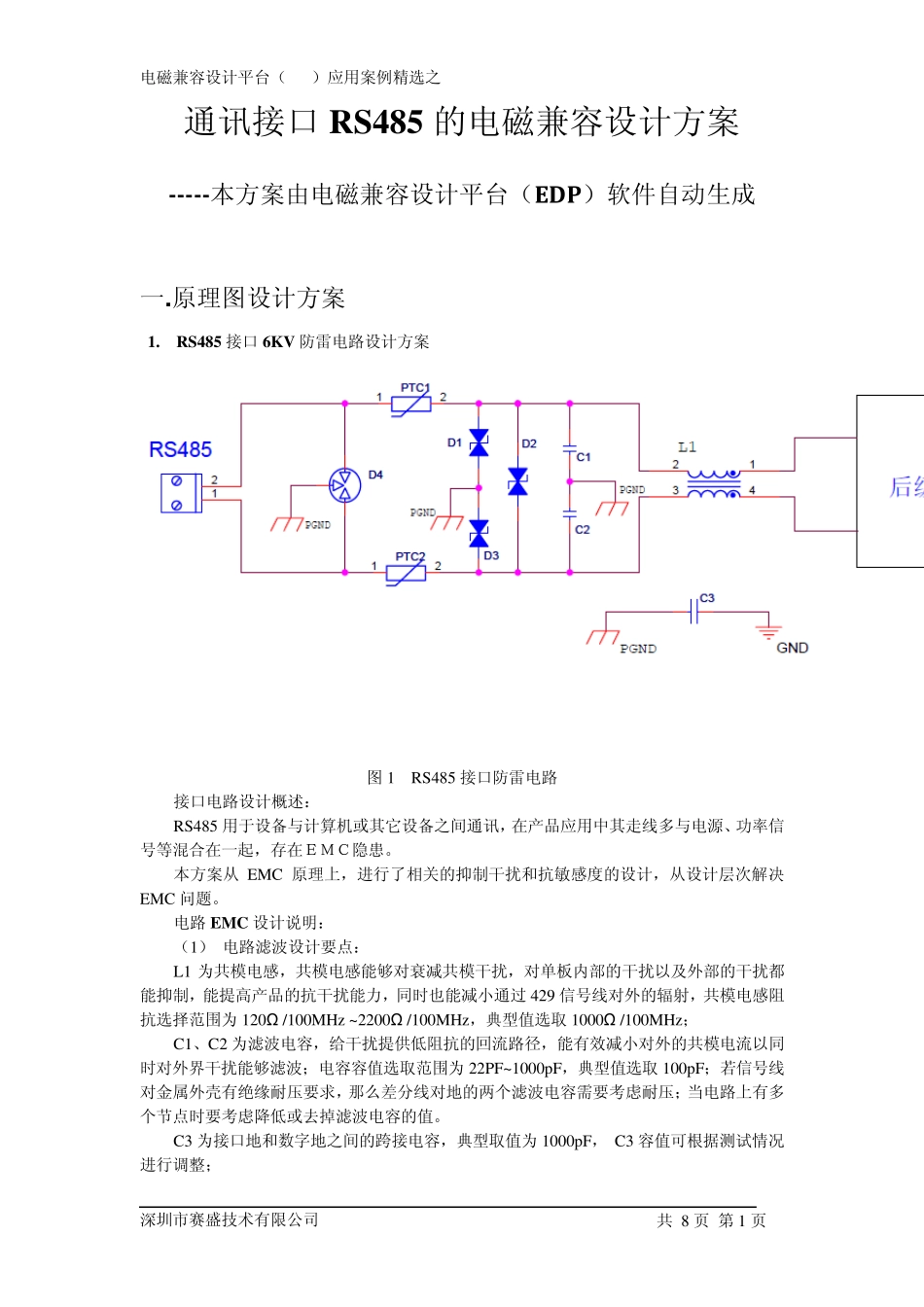

电磁兼容设计平台（EDP）应用案例精选之RS485 深圳市赛盛技术有限公司 共 8 页 第1 页 通讯接口RS485 的电磁兼容设计方案 -----本方案由电磁兼容设计平台（EDP）软件自动生成 一.原理图设计方案 1. RS485 接口6KV 防雷电路设计方案 图1 RS485 接口防雷电路 接口电路设计概述： RS485 用于设备与计算机或其它设备之间通讯，在产品应用中其走线多与电源、功率信号等混合在一起，存在ＥＭＣ隐患。 本方案从 EMC 原理上，进行了相关的抑制干扰和抗敏感度的设计，从设计层次解决EMC 问题。 电路EMC 设计说明： （1） 电路滤波设计要点： L1 为共模电感，共模电感能够对衰减共模干扰，对单板内部的干扰以及外部的干扰都能抑制，能提高产品的抗干扰能力，同时也能减小通过 429 信号线对外的辐射，共模电感阻抗选择范围为 120Ω /100MHz ~2200Ω /100MHz，典型值选取 1000Ω /100MHz； C1、C2 为滤波电容，给干扰提供低阻抗的回流路径，能有效减小对外的共模电流以同时对外界干扰能够滤波；电容容值选取范围为 22PF~1000pF，典型值选取 100pF；若信号线对金属外壳有绝缘耐压要求，那么差分线对地的两个滤波电容需要考虑耐压；当电路上有多个节点时要考虑降低或去掉滤波电容的值。 C3 为接口地和数字地之间的跨接电容，典型取值为 1000pF， C3 容值可根据测试情况进行调整； 电磁兼容设计平台（EDP）应用案例精选之RS485 深圳市赛盛技术有限公司 共 8 页 第2 页 （2） 电路防雷设计要点： 为了达到IEC61000-4-5 或GB17626.5 标准，共模6KV，差摸2KV 的防雷测试要求，D4 为三端气体放电管组成第一级防护电路，用于抑制线路上的共模以及差模浪涌干扰，防止干扰通过信号线影响下一级电路；气体放电管标称电压VBRW 要求大于13V，峰值电流IPP 要求大于等于143A；峰值功率WPP 要求大于等于1859W； PTC1、PTC2 为热敏电阻组成第二级防护电路，典型取值为10Ω /2W；为保证气体放电管能顺利的导通，泄放大能量必须增加此电阻进行分压，确保大部分能量通过气体放电管走掉； D1~D3 为TSS 管（半导体放电管）组成第三级防护电路，TSS 管标称电压VBRW 要求大于8V，峰值电流IPP 要求大于等于143A；峰值功率WPP 要求大于等于1144W； 接口电路设计备注： 如果设备为金属外壳，同时单板可以独立的划分出接口地，那么金属外壳与接口地直接电气连接，且单板地与接口地通过1000pF 电容相连； 如...
