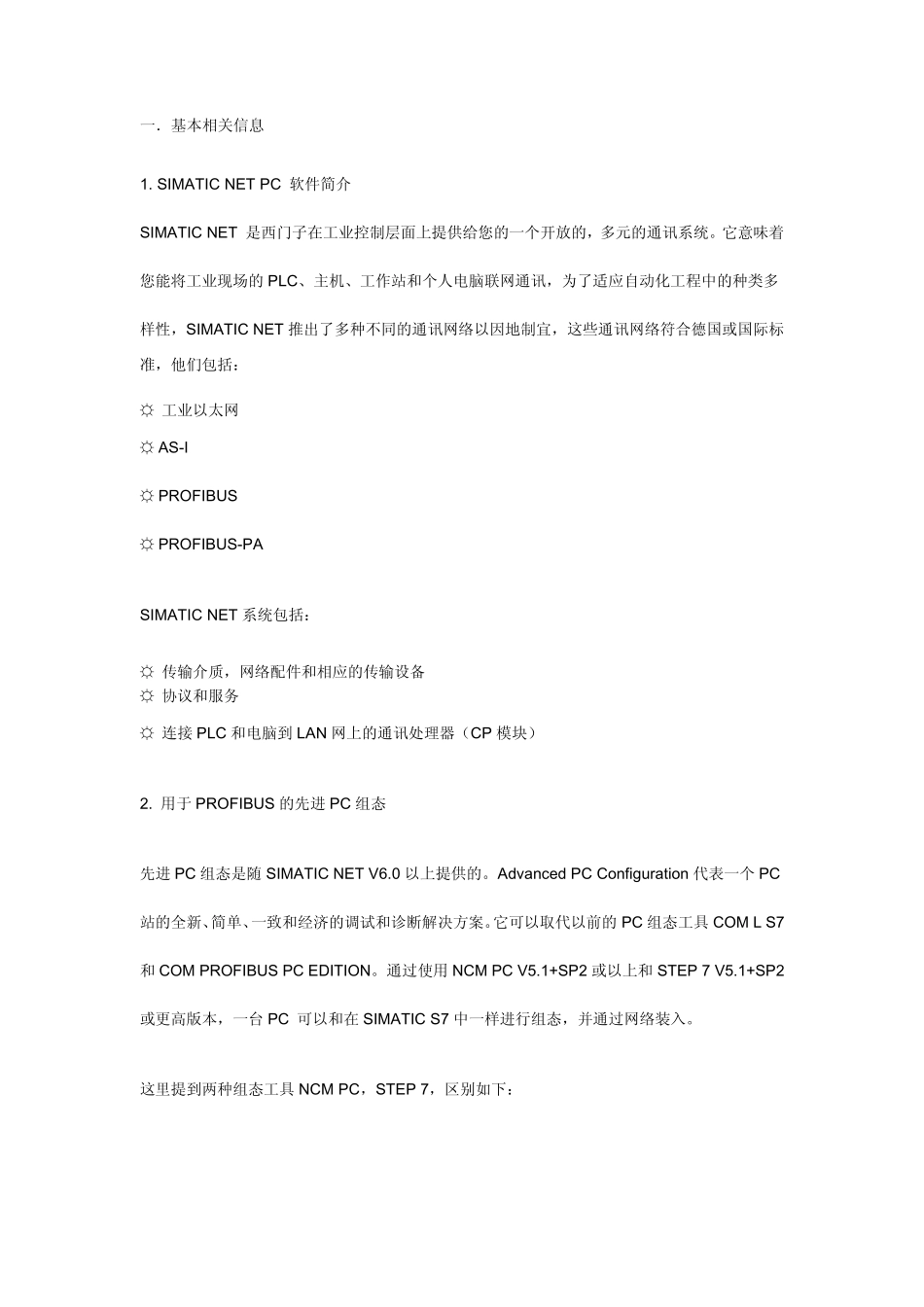

一．基本相关信息 1. SIMATIC NET PC 软件简介 SIMATIC NET 是西门子在工业控制层面上提供给您的一个开放的，多元的通讯系统。它意味着您能将工业现场的PLC、主机、工作站和个人电脑联网通讯，为了适应自动化工程中的种类多样性，SIMATIC NET 推出了多种不同的通讯网络以因地制宜，这些通讯网络符合德国或国际标准，他们包括： ☼ 工业以太网 ☼ AS-I ☼ PROFIBUS ☼ PROFIBUS-PA SIMATIC NET 系统包括： ☼ 传输介质，网络配件和相应的传输设备 ☼ 协议和服务 ☼ 连接 PLC 和电脑到 LAN 网上的通讯处理器（CP 模块） 2. 用于 PROFIBUS 的先进 PC 组态 先进 PC 组态是随 SIMATIC NET V6.0 以上提供的。Advanced PC Configuration 代表一个PC站的全新、简单、一致和经济的调试和诊断解决方案。它可以取代以前的PC 组态工具 COM L S7和 COM PROFIBUS PC EDITION。 通过使用 NCM PC V5.1+SP2 或以上和 STEP 7 V5.1+SP2或更高版本，一台 PC 可以和在SIMATIC S7 中一样进行组态，并通过网络装入。 这里提到两种组态工具 NCM PC，STEP 7，区别如下： * NCM PC: NCM PC 是随SIMATIC NET 软件光盘提供，它可以创建PC 项目和打开STEP 7 项目。但NCM PC 组态软件不能编辑STEP 7 中的S7 程序块 * STEP 7: 完整版本STEP 7 软件的安装是包含NCM PC 的，在STEP 7 硬件组态环境中即可配置PC 站 3. 用于PROFIBUS 的OPC 服务器 OPC 服务器随SIMATIC NET 软件光盘提供。 OPC(OLE For Process Control，用于过程控制的OLE)的基本原理是，OPC 客户应用程序可以通过一个标准、开放的多供应商接口，与 OPC 服务器进行通讯。 OPC 服务器提供：  数据访问接口 2.05  报警和事件接口 1.02（单一事件）  在不同制造商自动化产品之间的标准化。  用于不同部件的相同的、用户友好的用户接口。  从工业网/广域网中每个计算机的可访问性。  经过客户机接口（C++）的高性能数据存取。  经过自动化接口（VB）或包含OCX 数据控制，使用容易。  因特网通讯可通过XML DA 接口实现。  变量（项目）的成组化；这样可以在很短的时间内进行大容量的数据存取。 以下通讯访问组件可以通过OPC 用于PROFIBUS:  用于PROFIBUS-DP 的DP 通讯  DP V0 主站Clas s 1 和主站Clas s 2；DP V1 主站Clas s 1 和...
