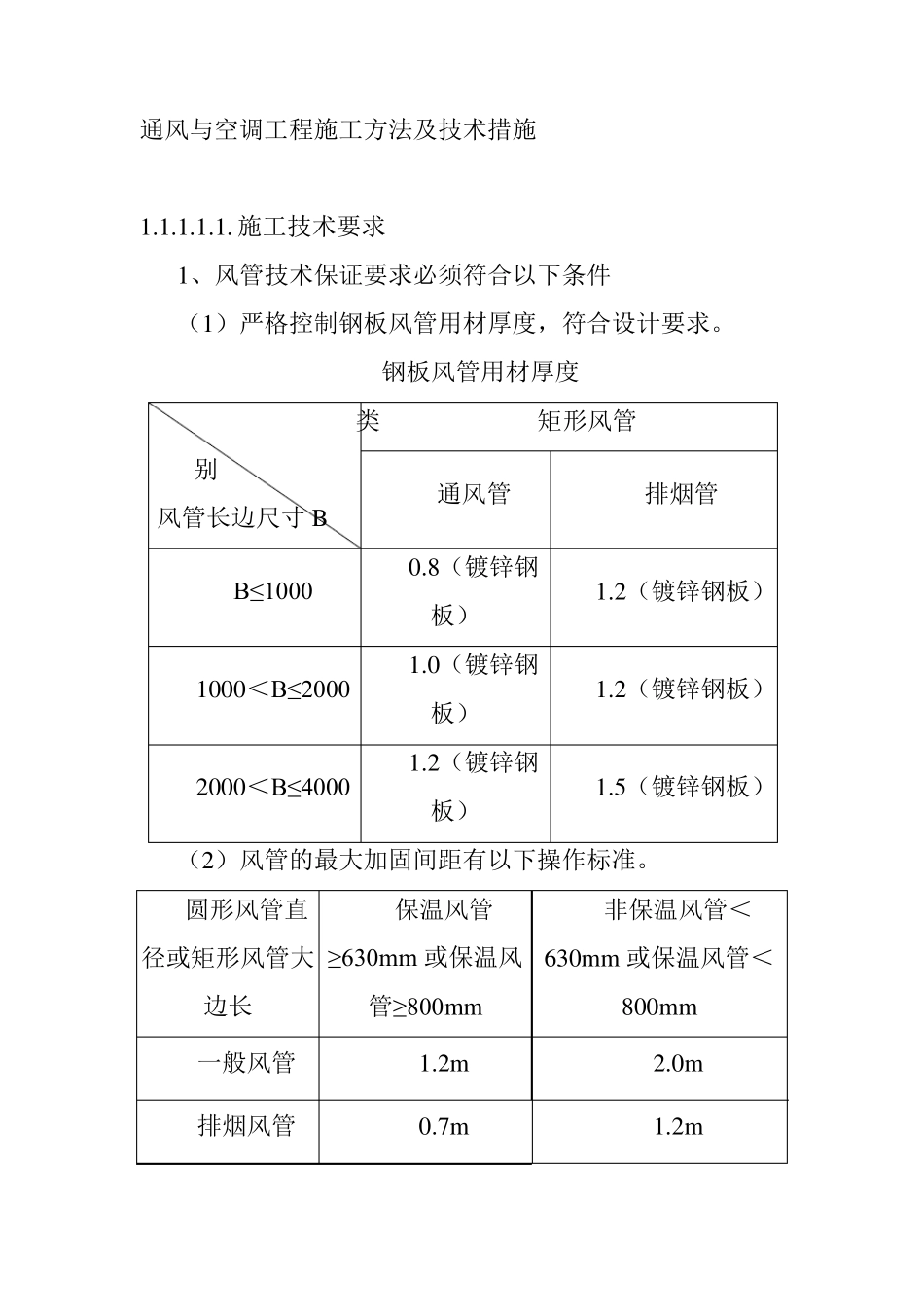

通风与空调工程施工方法及技术措施 1.1.1.1.1. 施工技术要求 1、风管技术保证要求必须符合以下条件 （1）严格控制钢板风管用材厚度，符合设计要求。 钢板风管用材厚度 类 别 风管长边尺寸 B 矩形风管 通风管 排烟管 B≤1000 0.8（镀锌钢板） 1.2（镀锌钢板） 1000＜B≤2000 1.0（镀锌钢板） 1.2（镀锌钢板） 2000＜B≤4000 1.2（镀锌钢板） 1.5（镀锌钢板） （2）风管的最大加固间距有以下操作标准。 圆形风管直径或矩形风管大边长 保温风管≥630mm 或保温风管≥800mm 非保温风管＜630mm 或保温风管＜800mm 一般风管 1.2m 2.0m 排烟风管 0.7m 1.2m （3）保温及不保温风管管道支吊架的间距及作法按如下规定进行： ①水平安装：风管大边小于 400m m 间距为 3.5m ，大于等于 400m m 间距为 3m 。 ① 垂直安装：间距为 3m 但每条立管的固定件不应少于 2个。 2、空调及制冷系统管道及部件安装 （1）管道布设原则：管道成排安装时应保证其平行、等距，交叉安装时，小管服从大管。 （2）管道支架安装满足施工设计要求，最大间距以以下表格为准。 管道支架最大间距表 公称直径 m m 15 20 25 32 40 50 70 80 100 125 150 200 最大间距m 2.5 3 3.5 4 4.5 5 6 6 6.5 7 8 9.5 管道支、吊、托架及管座的安装应保证构造正确，埋设平整牢固，排列整齐，支架与管子接触紧密。 （3）管道坡度符合设计要求。 （4）管道螺纹连接应保证螺纹无断丝，防腐性能好，镀锌钢管及配件镀锌层无破损，接口处无外露油麻等缺陷。 （5）管道焊接应保证焊口平直度，焊缝加强面符合施工规范规定，焊波均匀一致，焊缝表面无结瘤、夹渣和气孔。 （6）管道连接保证对接紧密，管子中心线一致，法兰连接螺母在同侧，螺杆露出长度一致，不大于螺杆直径的 1/2。胶垫材质符合设计要求和规范规定，无双层。 1.1.1.1.2. 风管制作与安装 A、施工准备 （1）板材验收 镀锌钢板、彩钢复合板、冷冻水管、保温棉、风口及其它辅材到工地后，材料员应按材料进场规定报驻地监理进行验收，并作好记录，入库分类标识。并把验收结果向通风空调施工主管汇报。 （2）机具检查 施工前，质安员应按《施工机具管理制度》对施工机具进行全面检查只有合格才可用于施工，并作记录。 B、材料选用 风管材料选用严格按照设计说明、招标文件及业主的要求来进行选材。 C、风管制作工艺 （1）镀锌风管制作安装工艺 ...
