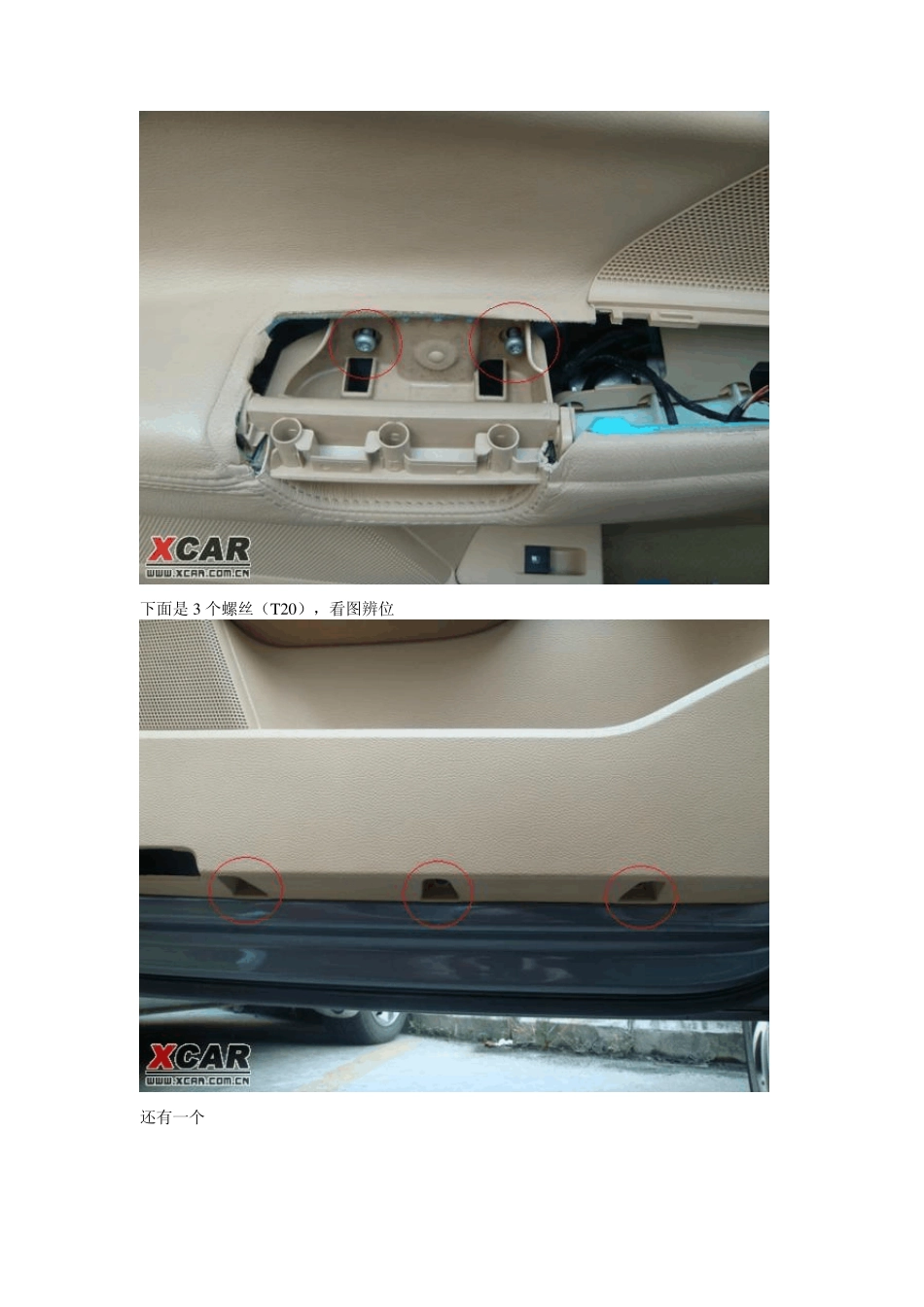

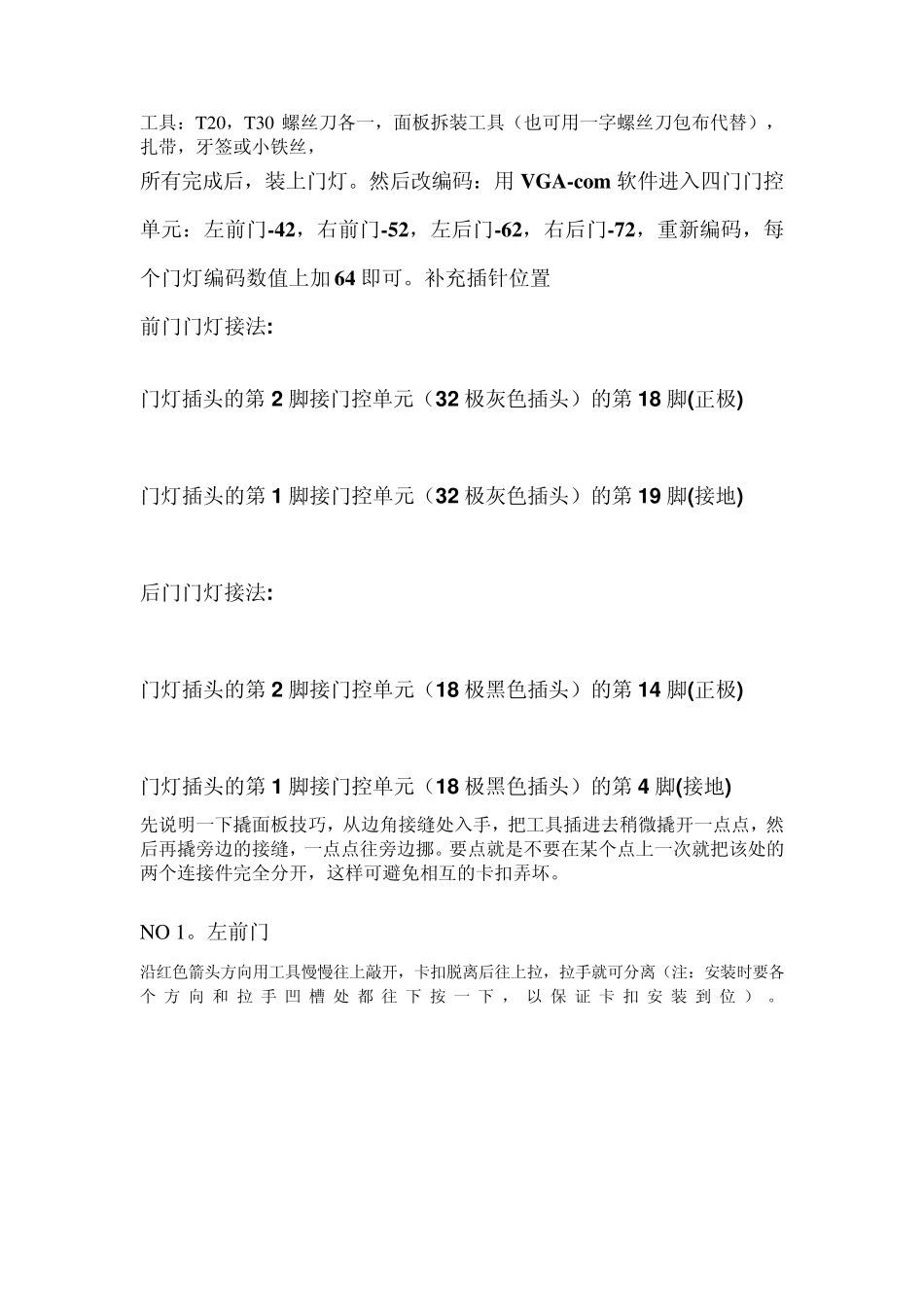

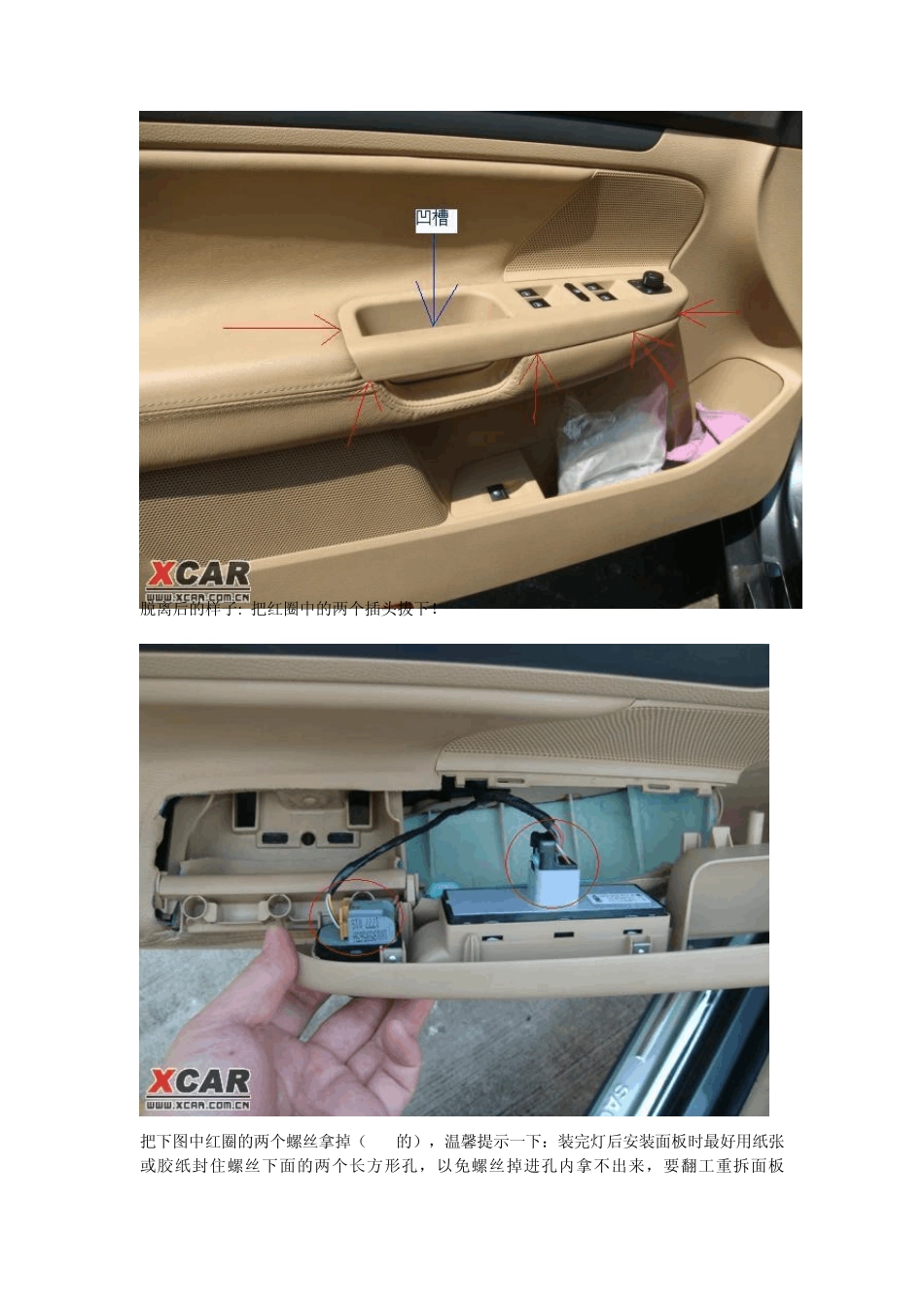

工具：T20，T30 螺丝刀各一，面板拆装工具（也可用一字螺丝刀包布代替），扎带，牙签或小铁丝， 所有完成后，装上门灯。然后改编码：用VGA-com 软件进入四门门控单元：左前门-42，右前门-52，左后门-62，右后门-72，重新编码，每个门灯编码数值上加 64 即可。补充插针位置 前门门灯接法: 门灯插头的第 2 脚接门控单元（32 极灰色插头）的第 18 脚(正极) 门灯插头的第 1 脚接门控单元（32 极灰色插头）的第 19 脚(接地) 后门门灯接法: 门灯插头的第 2 脚接门控单元（18 极黑色插头）的第 14 脚(正极) 门灯插头的第 1 脚接门控单元（18 极黑色插头）的第 4 脚(接地) 先说明一下撬面板技巧，从边角接缝处入手，把工具插进去稍微撬开一点点，然后再撬旁边的接缝，一点点往旁边挪。要点就是不要在某个点上一次就把该处的两个连接件完全分开，这样可避免相互的卡扣弄坏。 NO 1。左前门 沿红色箭头方向用工具慢慢往上敲开，卡扣脱离后往上拉，拉手就可分离（注：安装时要各个 方 向 和 拉 手 凹 槽 处 都 往 下 按 一下 ，以 保 证 卡 扣 安 装到 位 ）。脱离后的样子: 把红圈中的两个插头拔下！ 把下图中红圈的两个螺丝拿掉（T30的），温馨提示一下：装完灯后安装面板时最好用纸张或胶纸封住螺丝下面的两个长方形孔，以免螺丝掉进孔内拿不出来，要翻工重拆面板下面是3 个螺丝（T20），看图辨位 还有一个 取掉螺丝后，拿掉面板。可看一下说明书上的图： 上图中 3392工具用下图的叉形工具代替 用叉子把下图中123456 内的卡扣分开，可通过撬开一点门板边缘看看里面卡扣的位置 另一个简单点的方法，不用任何工具：，带上劳动手套，反复水平用力沿蓝色箭头7 和8（见19 楼的图）往外拉，注意是反复用力，就是拉一下松一下，不要用蛮劲，直到下面的塑料卡扣脱离，再往上把其他卡扣解决。经过验证，只要力度控制好，卡扣是不会坏的，拆后面的门板我就是采用这种方法。 全部卡子脱掉后，双手拿着门板，用力垂直往上拉，必要时把左右两边上下摇动着往上拉；门板就可从上槽中脱离。脱开开门拉手钢丝（见下图），沿红色箭头往外脱离钩子，沿绿色方向拉，钢丝就可脱离，脱离钩子，然后把所有插头取出。 拿掉门板后的样子 槽中有泥沙或树叶等垃圾的话，清理一下取出插头下图中灰色带粉红卡子的插头，（注：沿红色箭头或红圈以单字“红”代替，其他颜色一样，下同）。 红向 内 按 ，绿 往...
