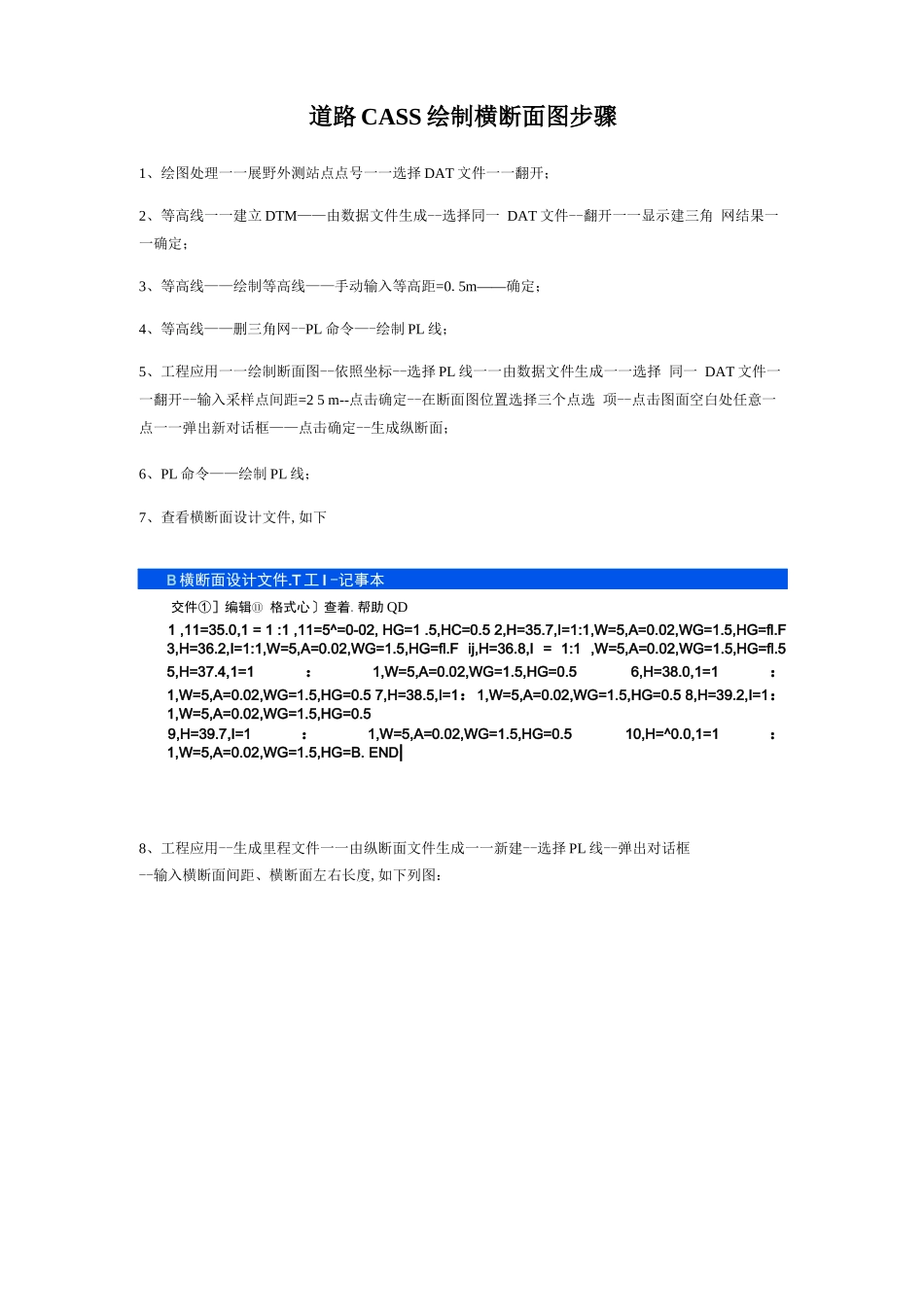

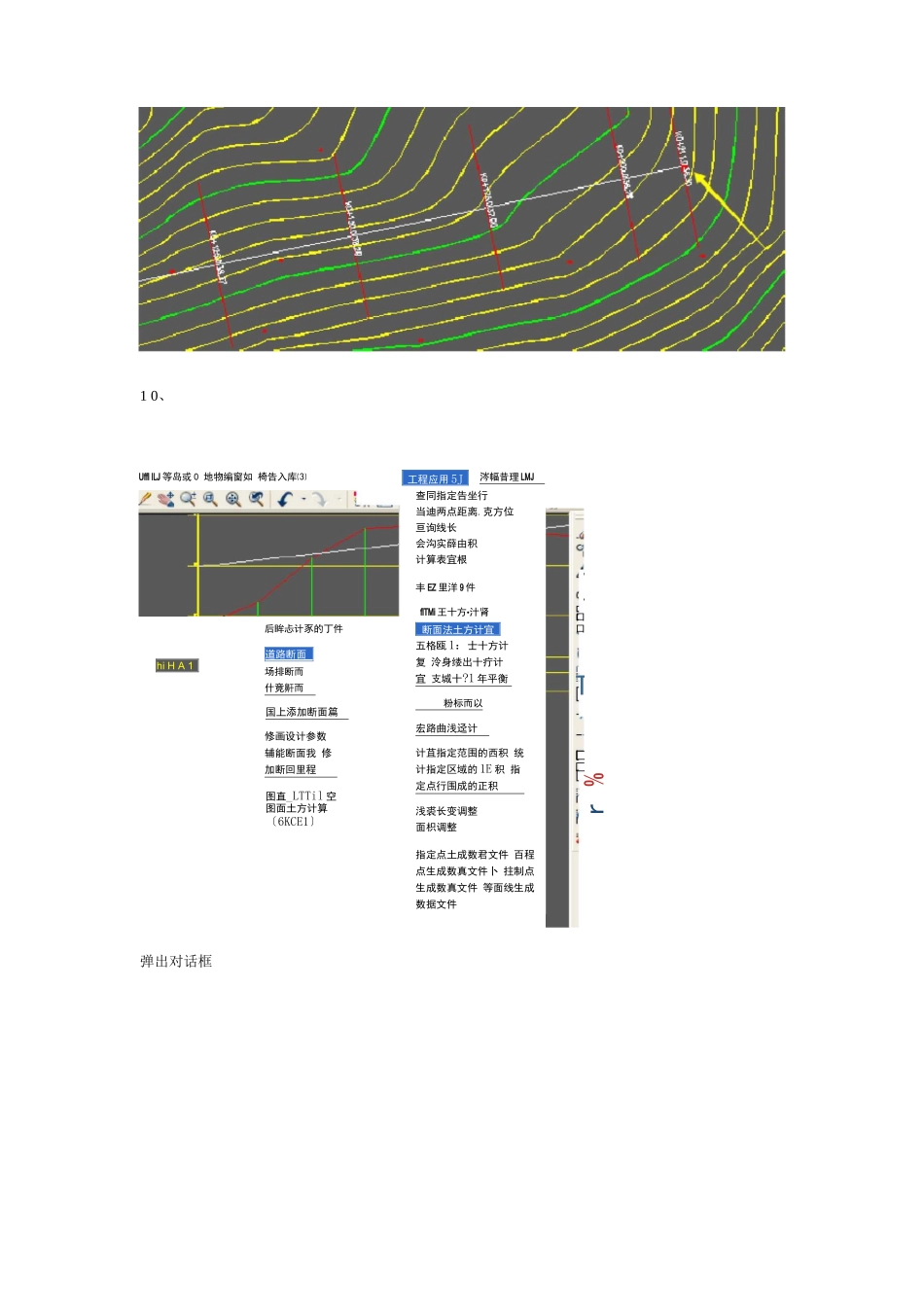

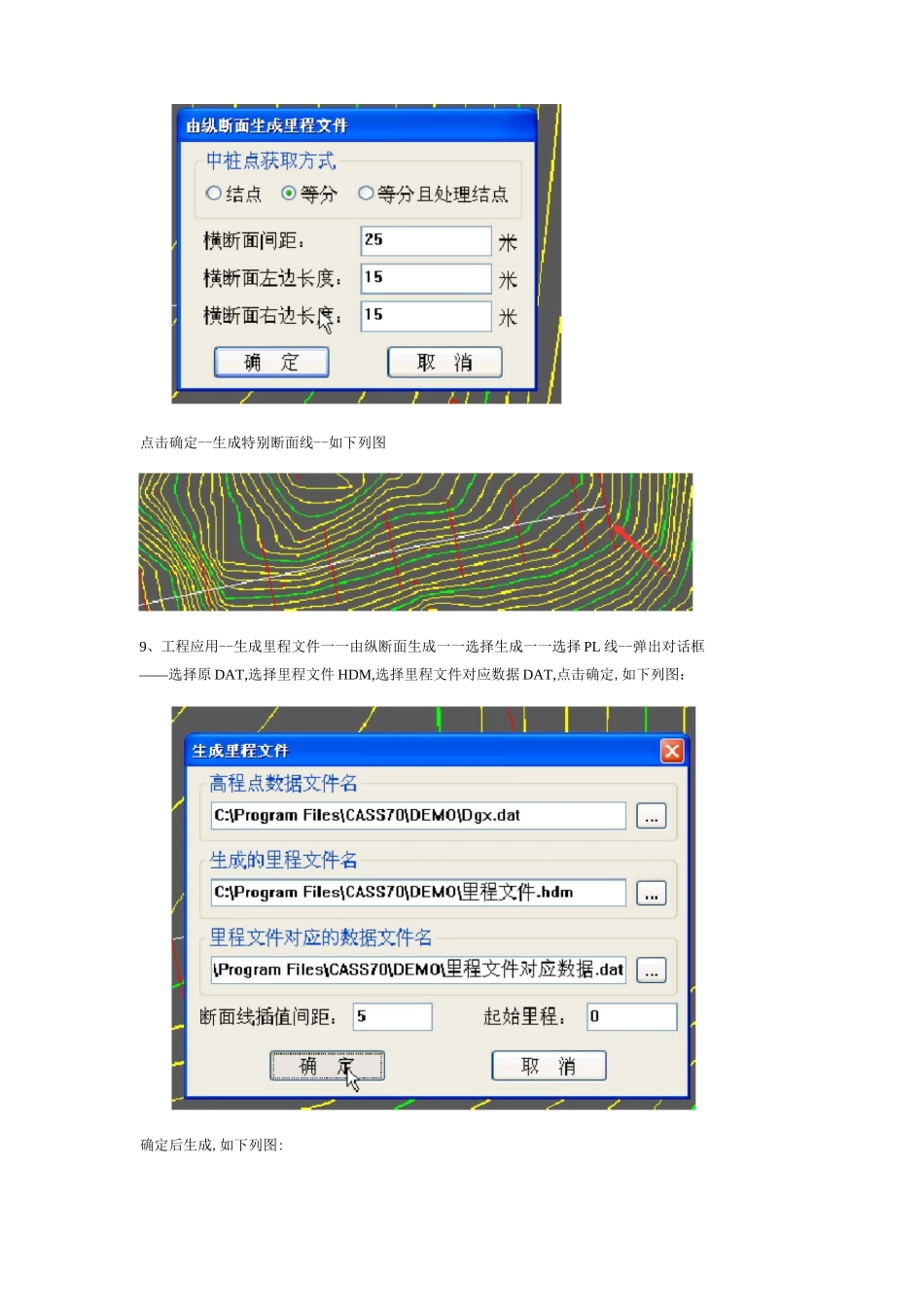

道路 CASS 绘制横断面图步骤1、绘图处理一一展野外测站点点号一一选择 DAT 文件一一翻开；2、等高线一一建立 DTM——由数据文件生成--选择同一 DAT 文件--翻开一一显示建三角 网结果一一确定；3、等高线——绘制等高线——手动输入等高距=0.5m——确定；4、等高线——删三角网--PL 命令—-绘制 PL 线；5、工程应用一一绘制断面图--依照坐标--选择 PL 线一一由数据文件生成一一选择 同一 DAT 文件一一翻开--输入采样点间距=2 5 m--点击确定--在断面图位置选择三个点选 项--点击图面空白处任意一点一一弹出新对话框——点击确定--生成纵断面；6、PL 命令——绘制 PL 线；7、查看横断面设计文件,如下B 横断面设计文件.T 工 I -记事本交件①］编辑⑪ 格式心〕查着.帮助 QD1 ,11=35.0,1 = 1 :1 ,11=5^=0-02, HG=1 .5,HC=0.5 2,H=35.7,I=1:1,W=5,A=0.02,WG=1.5,HG=fl.F 3,H=36.2,I=1:1,W=5,A=0.02,WG=1.5,HG=fl.F ij,H=36.8,I = 1:1 ,W=5,A=0.02,WG=1.5,HG=fl.5 5,H=37.4,1=1：1,W=5,A=0.02,WG=1.5,HG=0.5 6,H=38.0,1=1：1,W=5,A=0.02,WG=1.5,HG=0.5 7,H=38.5,I=1：1,W=5,A=0.02,WG=1.5,HG=0.5 8,H=39.2,I=1：1,W=5,A=0.02,WG=1.5,HG=0.59,H=39.7,I=1：1,W=5,A=0.02,WG=1.5,HG=0.5 10,H=^0.0,1=1：1,W=5,A=0.02,WG=1.5,HG=B. END|8、工程应用--生成里程文件一一由纵断面文件生成一一新建--选择 PL 线--弹出对话框--输入横断面间距、横断面左右长度,如下列图：点击确定--生成特别断面线--如下列图9、工程应用--生成里程文件一一由纵断面生成一一选择生成一一选择 PL 线--弹出对话框——选择原 DAT,选择里程文件 HDM,选择里程文件对应数据 DAT,点击确定,如下列图：确定后生成,如下列图:1 0、工程应用 5J涔幅昔理 LMJUffl ILJ 等岛或 0 地物编窗如 椅告入库⑶丰 EZ 里洋 9 件flTMi 王十方•汁肾后眸忐计豕的丁件查同指定告坐行当迪两点距离.克方位亘询线长会沟实薛由积计算表宜根断面法土方计宜hi H A 1弹出对话框道路断面场排断而 什竟鼾而国上添加断面篇修画设计参数 辅能断面我 修加断回里程图直_LTTil 空图面土方计算〔6KCE1〕五格瓯 1：士十方计复 泠身缕出十疔计宜 支城十?1 年平衡粉标而以宏路曲浅迳计计苴指定范围的西积 统计指定区域的 1E 积 指定点行围成的正积浅裘长变调整面枳调整指定点土成数君文件 百程点生成数真文件卜 拄制点生成数真文件 等面线生...
