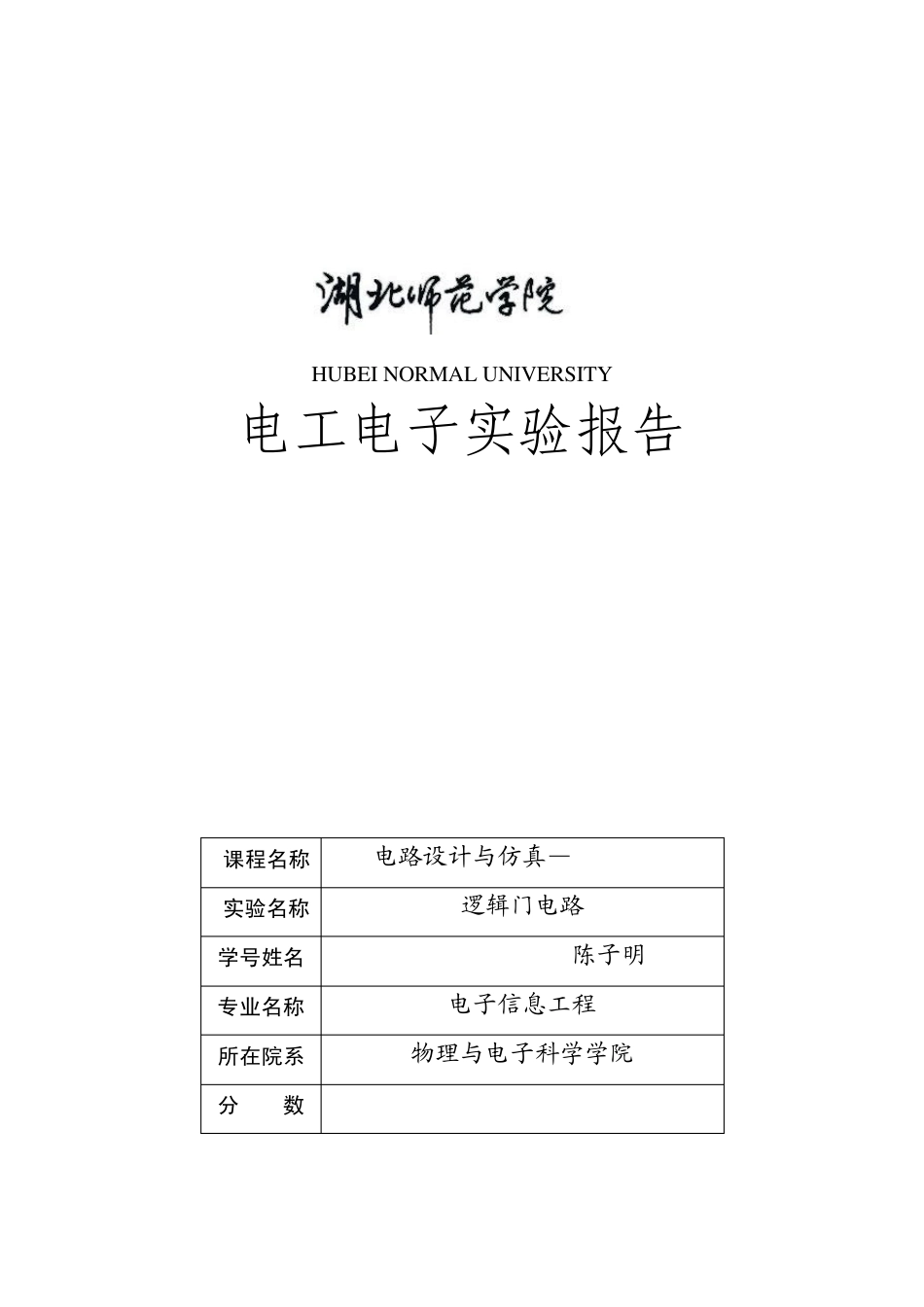

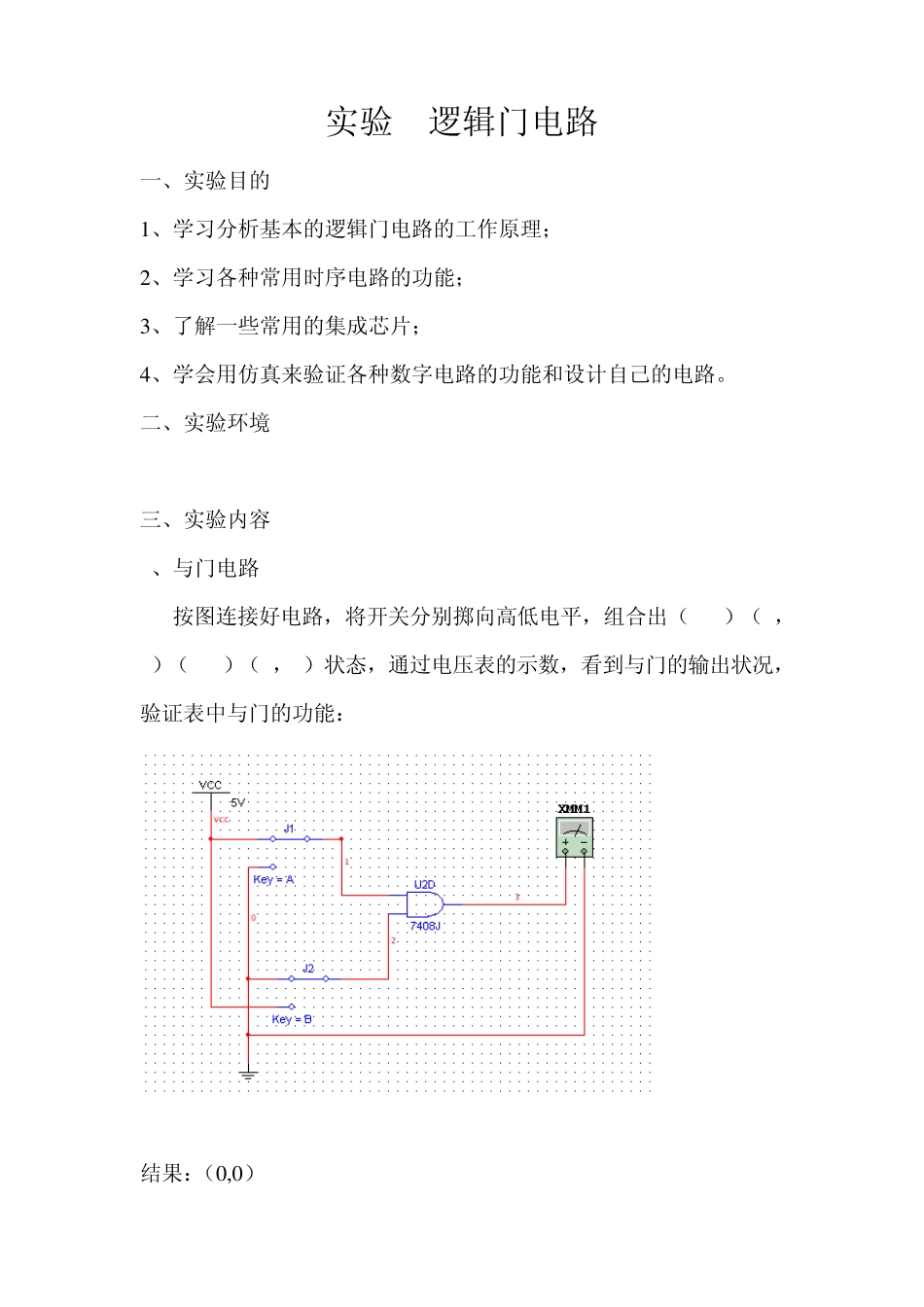

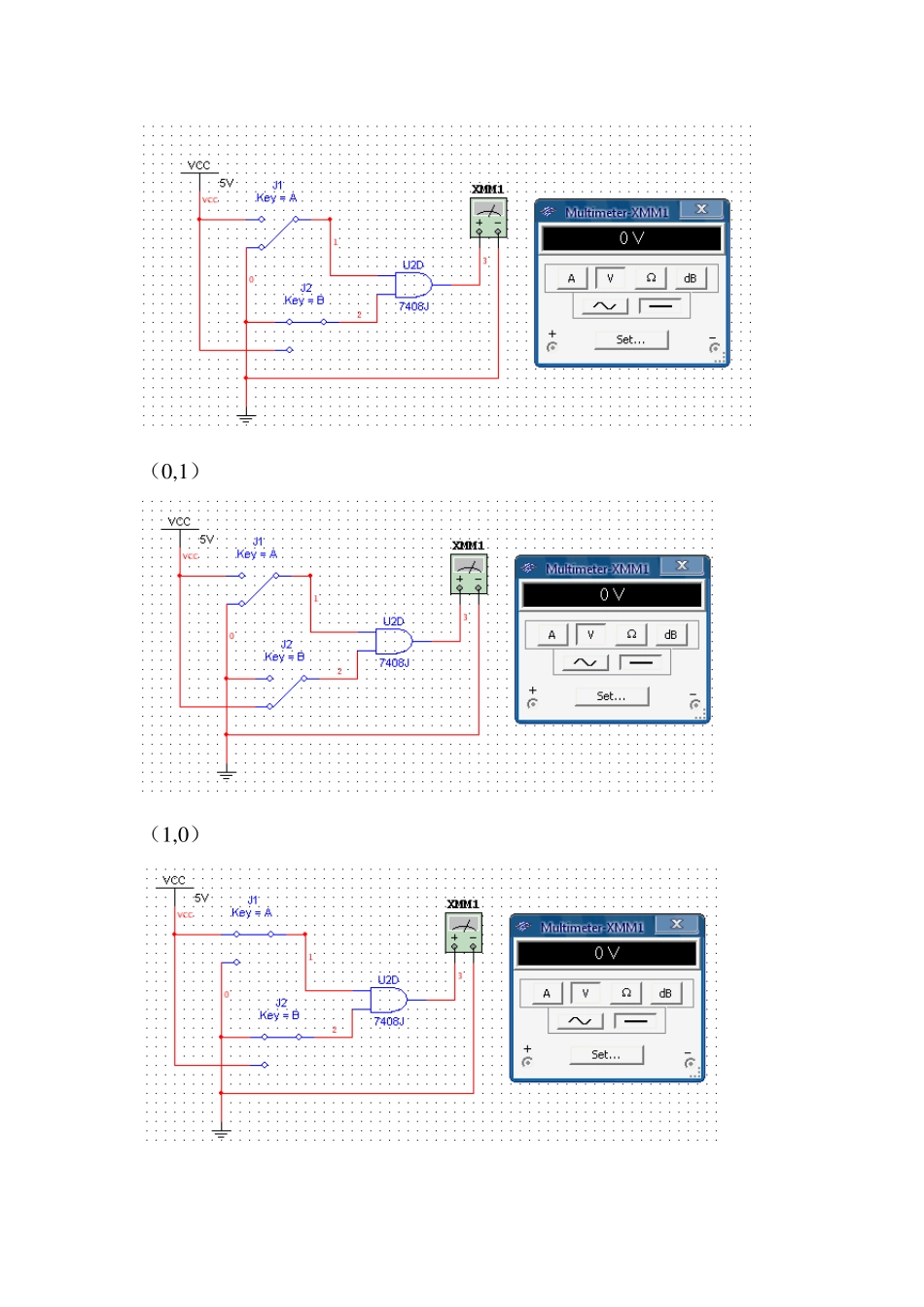

HUBEI NORMAL UNIVERSITY 电工电子实验报告 课程名称 电路设计与仿真—Multisim 实验名称 逻辑门电路 学号姓名 2009112030406 陈子明 专业名称 电子信息工程 所在院系 物理与电子科学学院 分 数 实验 逻辑门电路 一、实验目的 1 、学习分析基本的逻辑门电路的工作原理； 2 、学习各种常用时序电路的功能； 3 、了解一些常用的集成芯片； 4 、学会用仿真来验证各种数字电路的功能和设计自己的电路。 二、实验环境 Multisim 8 三、实验内容 1、与门电路 按图连接好电路，将开关分别掷向高低电平，组合出（0,0）（1，0）（0,1）（1，1）状态，通过电压表的示数，看到与门的输出状况，验证表中与门的功能： 结果：（0 ,0 ） （0 ,1 ） （1 ,0 ） （1，1） 2、半加器 （1）输入/输出的真值表 输入 输出 A B S(本位和) Ci （进位数） 0 0 0 0 0 1 1 0 1 0 1 0 1 1 0 1 半加器测试电路： 逻辑表达式：S= AB+AB=AB；Ci=AB。 3、全加器 （1）输入输出的真值表 输入 输出 A B Ci 1 (低位进位) S（本位和） Ci（进位数） 0 0 0 0 0 0 0 1 1 0 0 1 0 1 0 0 1 1 0 1 1 0 0 1 0 1 0 1 0 1 1 1 0 0 1 1 1 1 1 1 （2）逻辑表达式：S=ABC i-1；Ci=AB+Ci-1（AB） （3）全加器测试电路： 4、比较器 （1）真值表 A B Y1(A>B) Y2(A
