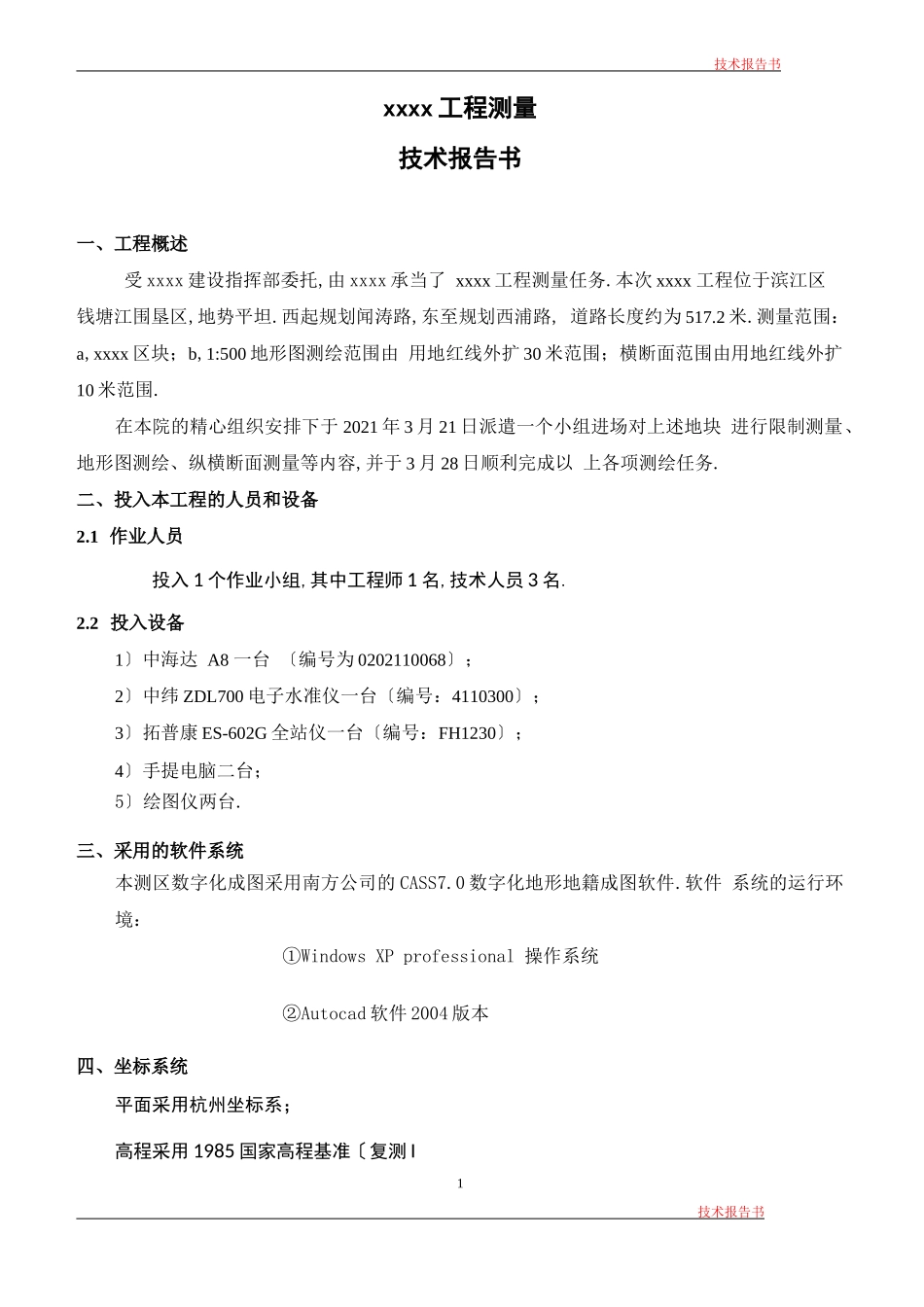

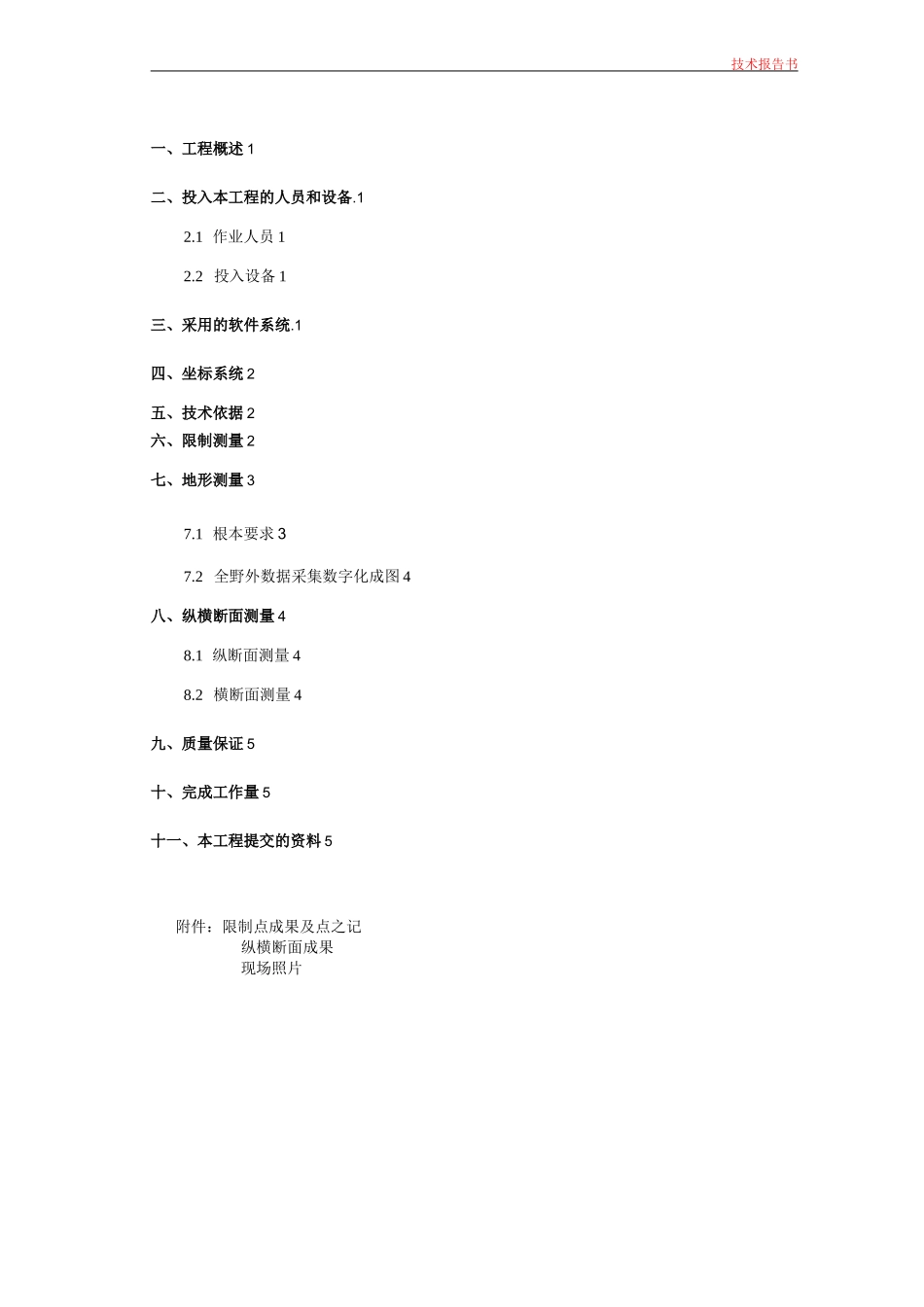

技术报告书一、工程概述 1二、投入本工程的人员和设备.12.1 作业人员 12.2 投入设备 1三、采用的软件系统.1四、坐标系统 2五、技术依据 2六、限制测量 2七、地形测量 37.1 根本要求 37.2 全野外数据采集数字化成图 4八、纵横断面测量 48.1 纵断面测量 48.2 横断面测量 4九、质量保证 5十、完成工作量 5十一、本工程提交的资料 5附件：限制点成果及点之记纵横断面成果现场照片技术报告书xxxx 工程测量技术报告书一、工程概述受 xxxx 建设指挥部委托,由 xxxx 承当了 xxxx 工程测量任务.本次 xxxx 工程位于滨江区钱塘江围垦区,地势平坦.西起规划闻涛路,东至规划西浦路, 道路长度约为 517.2 米.测量范围：a,xxxx 区块；b,1:500 地形图测绘范围由 用地红线外扩 30 米范围；横断面范围由用地红线外扩10 米范围.在本院的精心组织安排下于 2021 年 3 月 21 日派遣一个小组进场对上述地块 进行限制测量、地形图测绘、纵横断面测量等内容,并于 3 月 28 日顺利完成以 上各项测绘任务.二、投入本工程的人员和设备2.1 作业人员投入 1 个作业小组,其中工程师 1 名,技术人员 3 名.2.2 投入设备1〕中海达 A8 一台 〔编号为 0202110068〕；2〕中纬 ZDL700 电子水准仪一台〔编号：4110300〕；3〕拓普康 ES-602G 全站仪一台〔编号：FH1230〕；4〕手提电脑二台；5〕绘图仪两台.三、采用的软件系统本测区数字化成图采用南方公司的 CASS7.0 数字化地形地籍成图软件.软件 系统的运行环境：①Windows XP professional 操作系统②Autocad 软件 2004 版本四、坐标系统平面采用杭州坐标系；高程采用 1985 国家高程基准〔复测 I1技术报告书五、技术依据1、?全球定位系统〔GPS 〕测量标准?GB/T18314-20212、?卫星定位城市测量技术标准?CJJ/T73-20213、?1： 500、1： 1000、1/2000 地形图数字化标准?GB/T 17160-19974、?国家三、四等水准测量标准?GB12898-20215、?工程测量标准?GB50026-20076、?浙江省 GPS-RTK 测量技术规定?ZCB 001-20217、中华人民共和国行业标准?城市测量标准?GJJ/T 8-20218、?工程测量成果检查验收和质量评定标准?YB9008-989、其它相应的技术标准、标准及技术要求等六、限制测量6.1一级 GPS 限制测量为满足测绘需要,在所测望水路〔闻涛路西浦路〕区域埋设相互通视的一 级〜GPS 限制点,共埋设一级 GPS 限制点 3 个,编号分别为 WJ01、WJ02、WJ03.RTK 观测...
