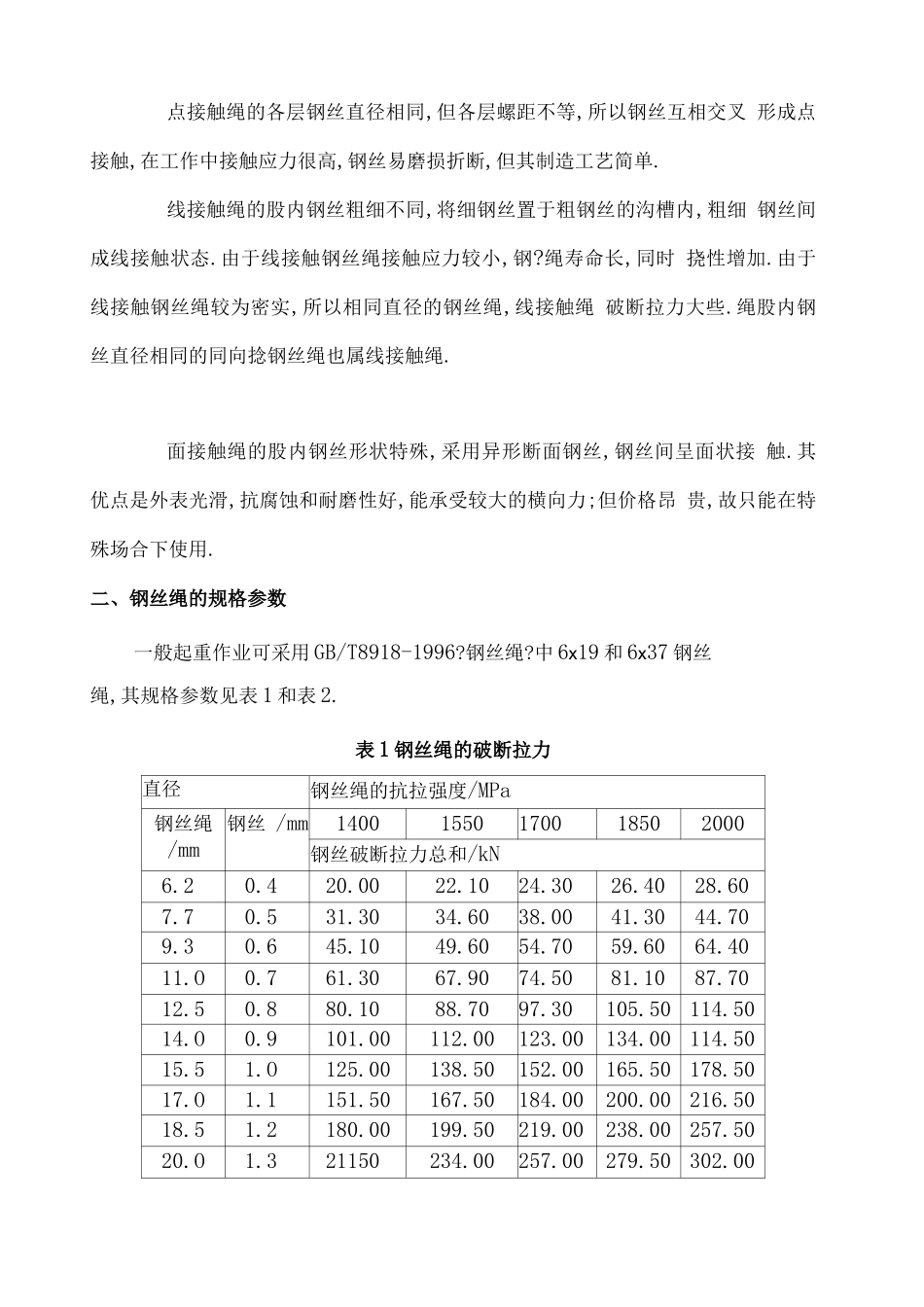

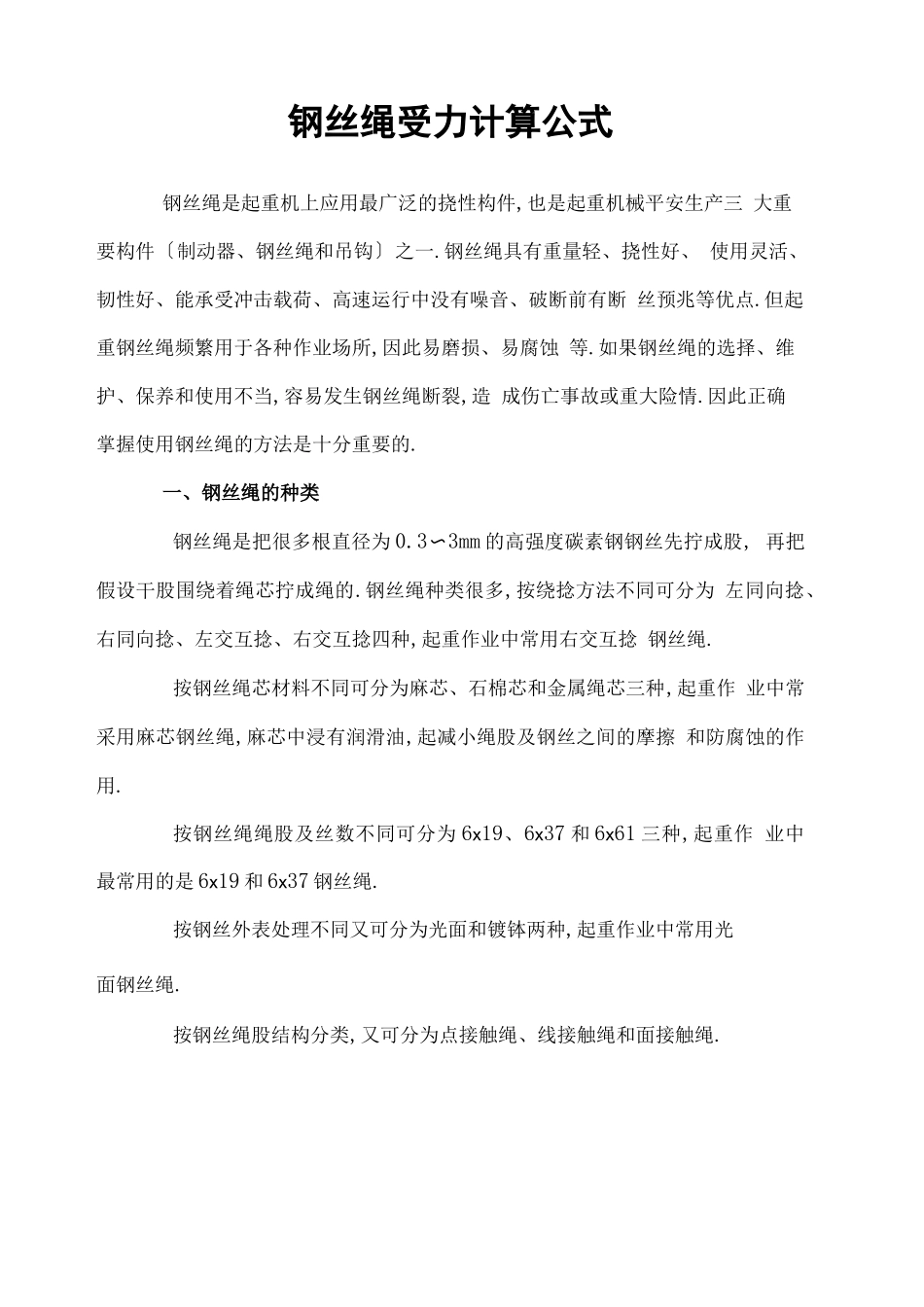

钢丝绳受 力计算方法HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】钢丝绳受力计算公式钢丝绳是起重机上应用最广泛的挠性构件,也是起重机械平安生产三 大重要构件〔制动器、钢丝绳和吊钩〕之一.钢丝绳具有重量轻、挠性好、 使用灵活、韧性好、能承受冲击载荷、高速运行中没有噪音、破断前有断 丝预兆等优点.但起重钢丝绳频繁用于各种作业场所,因此易磨损、易腐蚀 等.如果钢丝绳的选择、维护、保养和使用不当,容易发生钢丝绳断裂,造 成伤亡事故或重大险情.因此正确掌握使用钢丝绳的方法是十分重要的.一、钢丝绳的种类钢丝绳是把很多根直径为 0.3〜3mm 的高强度碳素钢钢丝先拧成股, 再把假设干股围绕着绳芯拧成绳的.钢丝绳种类很多,按绕捻方法不同可分为 左同向捻、右同向捻、左交互捻、右交互捻四种,起重作业中常用右交互捻 钢丝绳.按钢丝绳芯材料不同可分为麻芯、石棉芯和金属绳芯三种,起重作 业中常采用麻芯钢丝绳,麻芯中浸有润滑油,起减小绳股及钢丝之间的摩擦 和防腐蚀的作用.按钢丝绳绳股及丝数不同可分为 6x19、6x37 和 6x61 三种,起重作 业中最常用的是 6x19 和 6x37 钢丝绳.按钢丝外表处理不同又可分为光面和镀钵两种,起重作业中常用光面钢丝绳.按钢丝绳股结构分类,又可分为点接触绳、线接触绳和面接触绳.点接触绳的各层钢丝直径相同,但各层螺距不等,所以钢丝互相交叉 形成点接触,在工作中接触应力很高,钢丝易磨损折断,但其制造工艺简单.线接触绳的股内钢丝粗细不同,将细钢丝置于粗钢丝的沟槽内,粗细 钢丝间成线接触状态.由于线接触钢丝绳接触应力较小,钢?绳寿命长,同时 挠性增加.由于线接触钢丝绳较为密实,所以相同直径的钢丝绳,线接触绳 破断拉力大些.绳股内钢丝直径相同的同向捻钢丝绳也属线接触绳.面接触绳的股内钢丝形状特殊,采用异形断面钢丝,钢丝间呈面状接 触.其优点是外表光滑,抗腐蚀和耐磨性好,能承受较大的横向力;但价格昂 贵,故只能在特殊场合下使用.二、钢丝绳的规格参数一般起重作业可采用 GB/T8918-1996?钢丝绳?中 6x19 和 6x37 钢丝绳,其规格参数见表 1 和表 2.表 1 钢丝绳的破断拉力直径钢丝绳的抗拉强度/MPa钢丝绳 /mm钢丝 /mm14001550170018502000钢丝破断拉力总和/kN6.20.420.0022.1024.3026.4028.607.70.531.3034.6038.0041.3044.709.30.645.1049.6054.7059.6064.4011.O0.761.3067.9074.5081.1087.7012.50.880.1088.7097.30105.50114.5014.O0.9101.00112.00...
