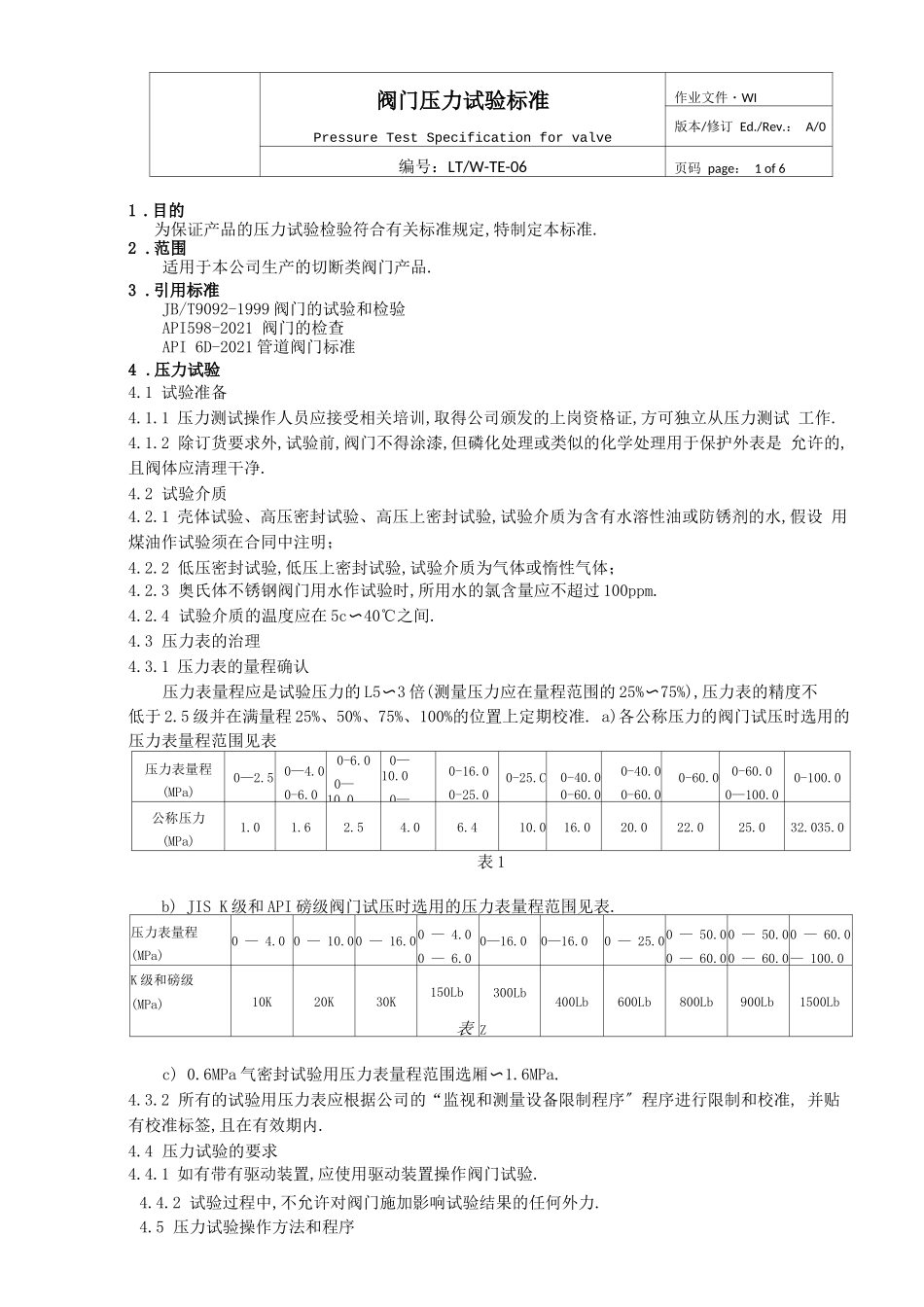

阀门压力试验标准Pressure Test Specification for valve作业文件・WI版本/修订 Ed./Rev.： A/0编号：LT/W-TE-06页码 page： 1 of 61 .目的为保证产品的压力试验检验符合有关标准规定,特制定本标准.2 .范围适用于本公司生产的切断类阀门产品.3 .引用标准JB/T9092-1999 阀门的试验和检验API598-2021 阀门的检查API 6D-2021 管道阀门标准4 .压力试验4.1 试验准备4.1.1 压力测试操作人员应接受相关培训,取得公司颁发的上岗资格证,方可独立从压力测试 工作.4.1.2 除订货要求外,试验前,阀门不得涂漆,但磷化处理或类似的化学处理用于保护外表是 允许的,且阀体应清理干净.4.2 试验介质4.2.1 壳体试验、高压密封试验、高压上密封试验,试验介质为含有水溶性油或防锈剂的水,假设 用煤油作试验须在合同中注明；4.2.2 低压密封试验,低压上密封试验,试验介质为气体或惰性气体；4.2.3 奥氏体不锈钢阀门用水作试验时,所用水的氯含量应不超过 100ppm.4.2.4 试验介质的温度应在 5c〜40℃之间.4.3 压力表的治理4.3.1 压力表的量程确认压力表量程应是试验压力的 L5〜3 倍(测量压力应在量程范围的 25%〜75%),压力表的精度不低于 2.5 级并在满量程 25%、50%、75%、100%的位置上定期校准. a)各公称压力的阀门试压时选用的压力表量程范围见表压力表量程 (MPa)0—2.5 0—4.00-6.00-6.00—10.00—10.00—0-16.00-25.00-25.C0-40.00-60.00-40.00-60.00-60.00-60.00—100.00-100.0公称压力 (MPa)1.01.62.54.06.410.016.020.022.025.032.035.0表 1b) JIS K 级和 API 磅级阀门试压时选用的压力表量程范围见表.压力表量程 (MPa)0 — 4.0 0 — 10.00 — 16.00 — 4.00 — 6.00—16.00—16.00 — 25.00 — 50.00 — 60.00 — 50.00 — 60.00 — 60.0— 100.0K 级和磅级 (MPa)10K20K30K150Lb表300LbZ400Lb600Lb800Lb900Lb1500Lbc) 0.6MPa 气密封试验用压力表量程范围选厢〜1.6MPa.4.3.2 所有的试验用压力表应根据公司的“监视和测量设备限制程序〞程序进行限制和校准, 并贴有校准标签,且在有效期内.4.4 压力试验的要求4.4.1 如有带有驱动装置,应使用驱动装置操作阀门试验.4.4.2 试验过程中,不允许对阀门施加影响试验结果的任何外力.4.5 压力试验操作方法和程序4.5.1 上密封试验将阀门完全开启,使上密封起作用,松开填料压盖,向体腔内加压至规定的试验压力,并 保压至规定的时间,检查填料处是否...
