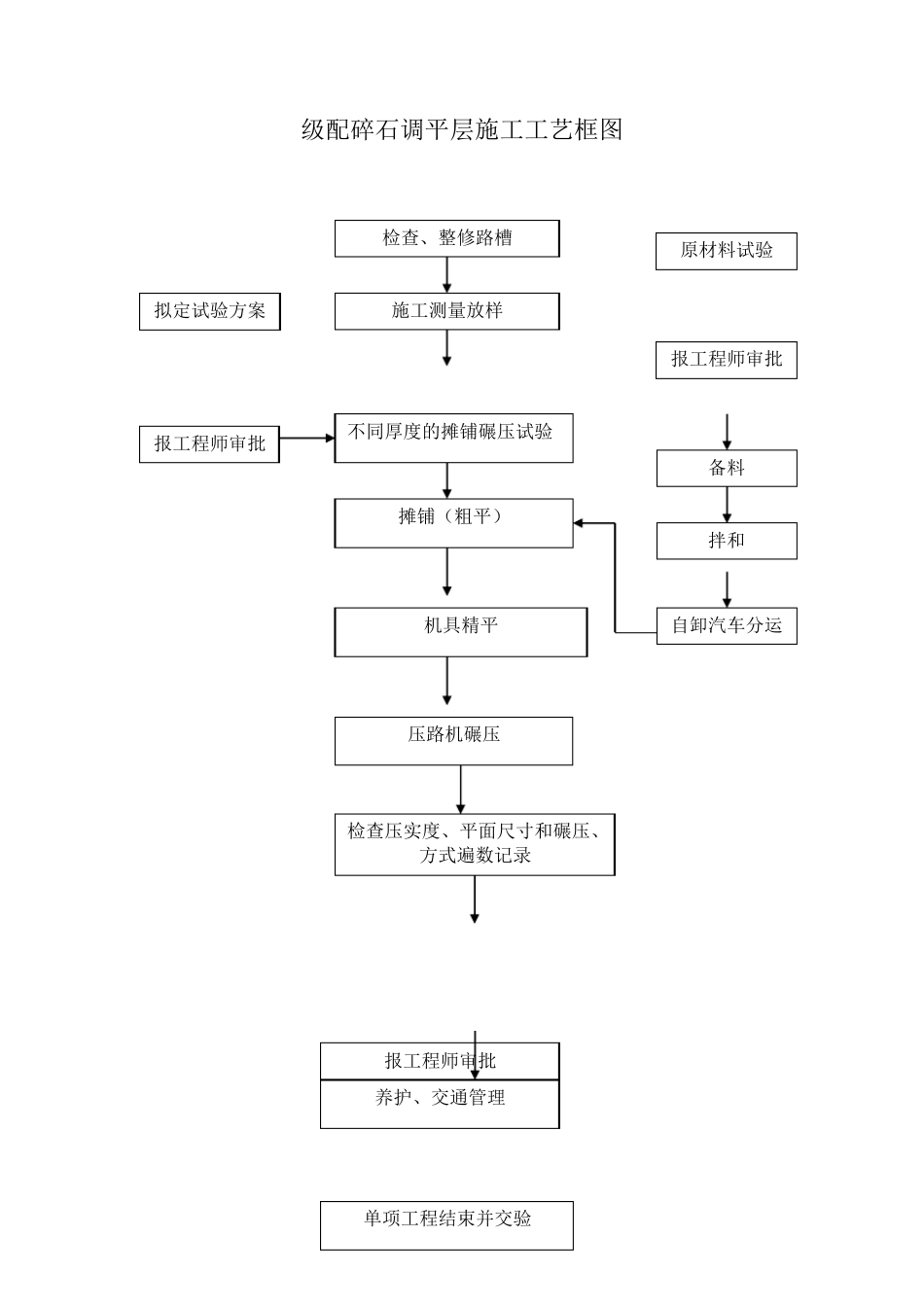

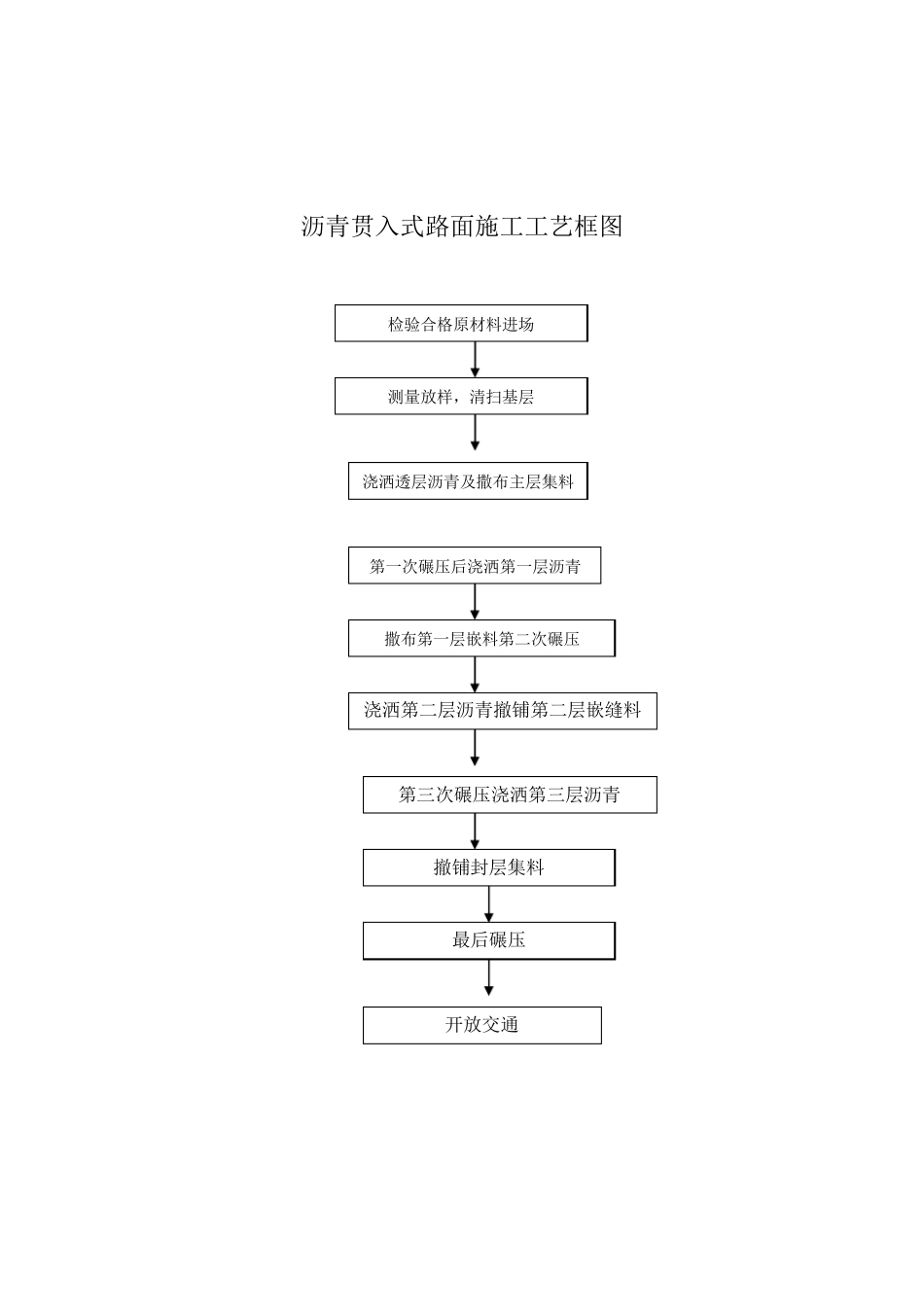

级配碎石调平层施工工艺框图 检查、整修路槽 施工测量放样 不同厚度的摊铺碾压试验 摊铺（粗平） 机具精平 压路机碾压 检查压实度、平面尺寸和碾压、方式遍数记录 报工程师审批 养护、交通管理 单项工程结束并交验 拟定试验方案 报工程师审批 原材料试验 报工程师审批 备料 拌和 自卸汽车分运 沥青贯入式路面施工工艺框图 检验合格原材料进场 测量放样，清扫基层 浇洒透层沥青及撒布主层集料 撒布第一层嵌料第二次碾压 第一次碾压后浇洒第一层沥青 浇洒第二层沥青撤铺第二层嵌缝料 第三次碾压浇洒第三层沥青 撤铺封层集料 最后碾压 开放交通 沥青表处路面施工工艺框图 检验合格原材料进场 测量放样，清扫基层 浇洒透层沥青及第一层沥青 6-8T 压路机碾压 撒布第一层集料 浇洒第二层沥青 撒布第二层集料 6-8T、10-12T 压路机碾压 测压实度 测横断面 赶光、验收 表五 垫层施工工艺流程 水泥混凝土路面施工工序 场地平整、压实洒水湿润 测量放样 清理原路面 运输材料至现场 摊铺整平 若填筑厚度大时，分层进行 压路机碾压 水泥砼路面施工工艺框图 测量放线标出纵横缝线 模板加工安装 拉杆、传力杆加工 安装传力杆及验收 混凝土配合比设计并批准 按设计配合比拌和砼 运输砼到施工点摊铺振捣 真空吸水、切缝、灌缝等 交工进入下道工序施工 施工方案报工程师批准 测量放样 场地清理平整 立模、绑扎钢筋 自检后报工程师审批 砼摊铺、浇筑 检测各种数据 砼强度检验并报监理工程师 进入下道工序施工 表5 路基填筑工艺框图 N Y N Y N 填筑材料试验 拟定施工方案 报工程师审批备 料 宕渣运输 报工程师审批 施工准备 填筑试验数据测定与记录 报工程师审批 填筑基面的检查及修整施工测量放样 路堤分层摊铺整形、填筑 分遍碾压整平 按规范对压实土层检查、测定并记录有关数据 报工程师审批 上层宕渣填筑施工 路基宕渣分层填压至路基面 报工程师审批 路堤各类填类压实度试验 路基填筑工程结束交验 碾压或修整 Y 表7 圆管涵施工工艺框图 施工方案报工程师批准 测量放样 基础开挖及人工整修 机械或人工夯基 自检并报监理工程师批准 基底砼施工好后并报监理工程师批准 安放钢筋砼管节 自检并报监理工程师批准 管节接头及沉降缝处理 自检并报监理工程师审批 单项工程交验 表5 浆砌工程施工工艺框图 N Y N Y 施工准备 施工测量放样 基坑、槽...
